2.2.19. Замена маслосъемных колпачков

Снимите клапан рециркуляции ОГ.

Снимите картер распределительных валов.

Извлеките роликовые рычаги и положите их на чистую поверхность. Роликовые рычаги местами не менять.

Выкрутите свечи зажигания свечным ключом.

Приведите поршень соответствующего цилиндра в «нижнюю мертвую точку».

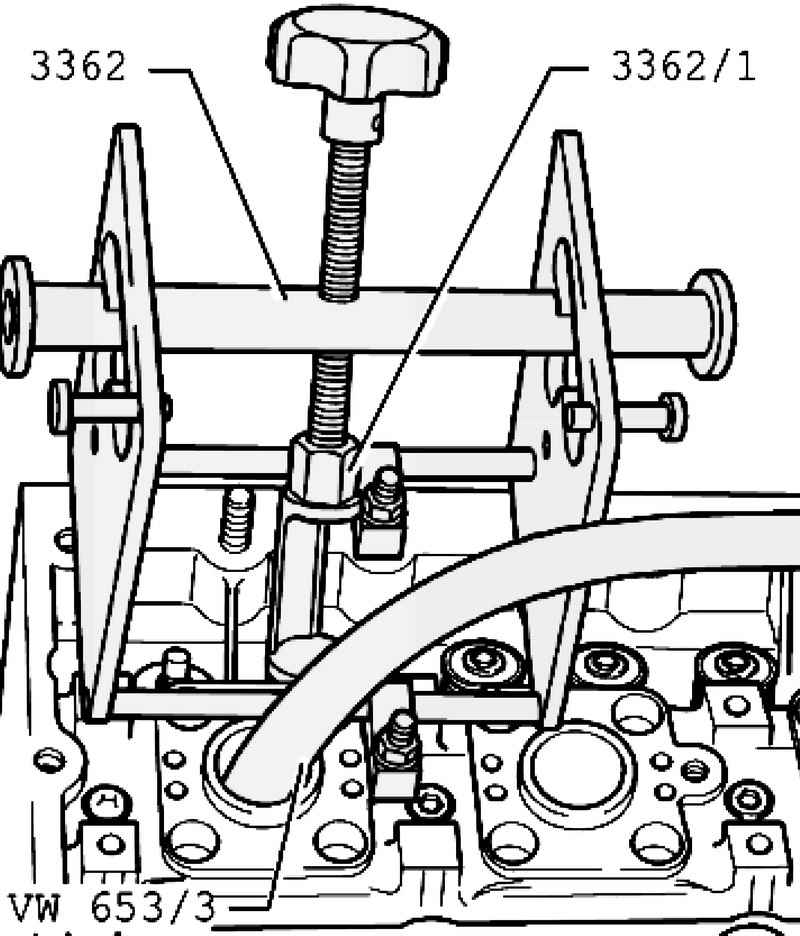

Рис. 2.53. Установка специального инструмента

Прикрутите прижим для пружины клапана с оправкой (рис. 2.53).

Теперь вкрутите напорный шланг в гнездо свечи зажигания.

Подайте через напорный шланг сжатый воздух под избыточным давлением не менее 6 бар и снимите пружины клапанов.

Снимите маслосъемные колпачки с помощью специнструмента 3364.

Наденьте на соответствующий стержень клапана входящий в ремкомплект пластмассовый чехол. Таким образом предотвращается повреждение новых маслосъемных колпачков.

Установите новый маслосъемный колпачок в приспособление для напрессовки маслосъемного колпачка.

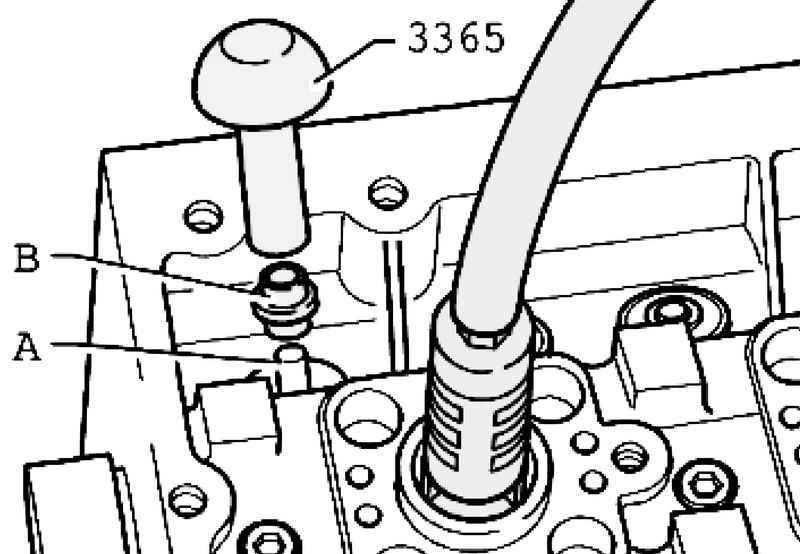

Рис. 2.54. Установка маслосъемного колпачка

Смажьте рабочую кромку маслосъемного колпачка и осторожно насадите на направляющую втулку клапана (рис. 2.54).

Установите картер распределительных валов.

Отрегулируйте фазы газораспределения.

Дальнейшая установка выполняется в обратной последовательности. При этом необходимо учитывать следующее.

Установите крышку распределительного механизма.

Установите топливные магистрали.

Установите клапан рециркуляции ОГ
