2.2.18. Проверка направляющих втулок клапанов

Порядок проверки

Вставьте новый клапан в направляющую втулку. Конец стержня клапана должен перекрываться направляющей втулкой. Из-за различного диаметра стержня используйте впускной клапан только в направляющей втулке впускного клапана, а выпускной клапан во втулке выпускного клапана соответственно.

Определите люфт при покачивании клапана. Предельный допуск 0,8 мм

Если люфт при покачивании превышен

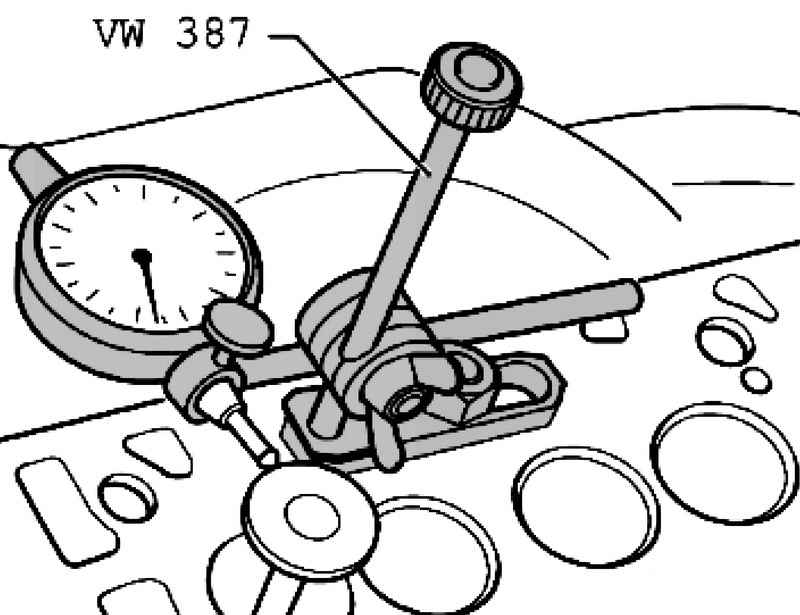

Рис. 2.52. Определение люфта

Замените головку блока цилиндров (рис. 2.52).
