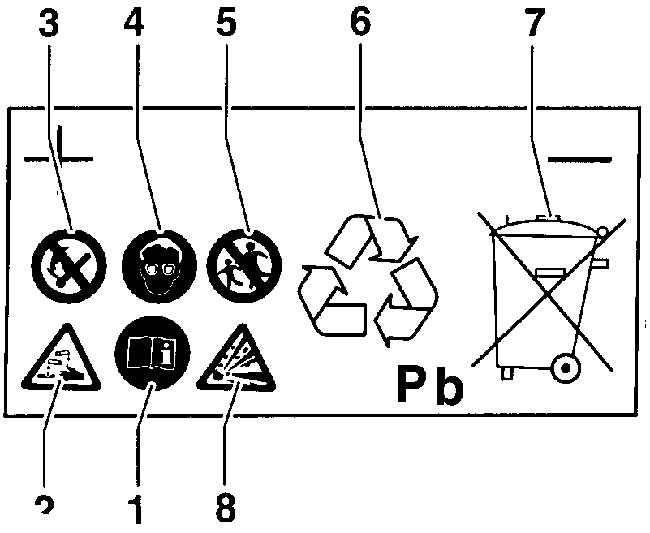

14.8. АккумуляторРасшифровка символов, нанесенных на этикетку аккумулятора
1 – При обслуживании аккумулятора необходимо соблюдать правила
по технике безопасности, изложенные в руководстве по эксплуатации.
2 – В аккумуляторе имеется разъедающая кислота и необходимо соблюдать
осторожность, чтобы кислота не пролилась из аккумулятора.
3 – Не пользуйтесь открытым огнем около аккумулятора.
4 – При работе с аккумулятором используйте защитные очки.
|
5 – Держите аккумулятор в месте, не доступном
для детей.
6 – При утилизации аккумулятор сдавайте только в предназначенные для
этого пункты.
7 – Не выбрасывайте аккумулятор вместе с бытовым мусором.
8 – Газы, выделяемые при зарядке аккумулятора взрывоопасны.
|

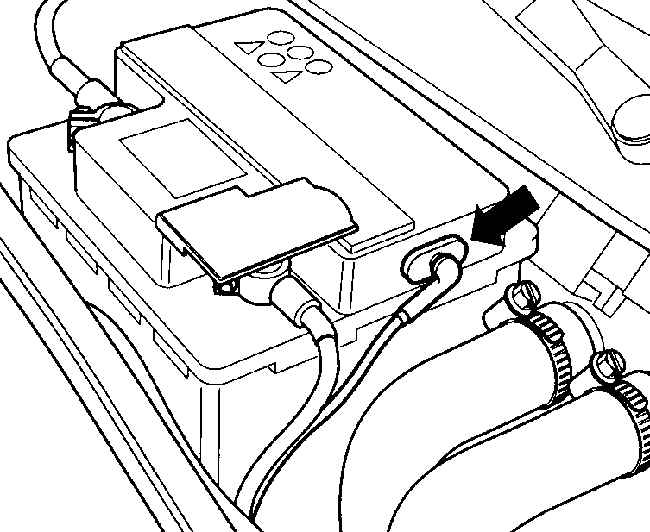

Подсоединение шланга для вывода газов с аккумулятора,
образующихся при его работе

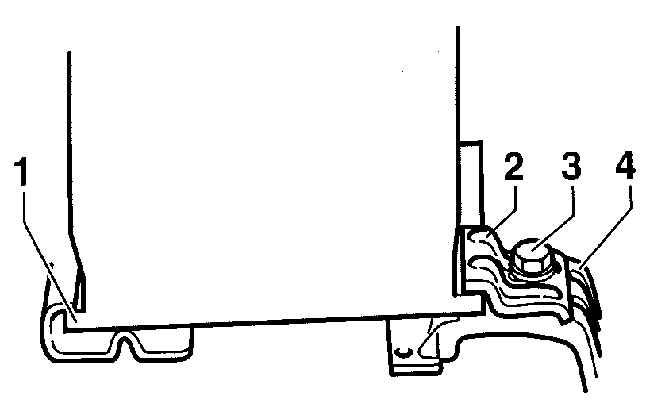

Элементы крепления аккумулятора
|
|
1 – опорный кронштейн,
2 – крепежная пластина,
3 – болт,
4 – кронштейн |
Аккумулятор установлен в задней части моторного отсека у основания ветрового стекла.
Предупреждение
 При отсоединении клемм
аккумулятора в блоках памяти устройств управления стираются данные о записанных
неисправностях, поэтому перед отсоединением клемм аккумулятора желательно обратиться
в специализированную мастерскую для вызова из памяти записанных в нее неисправностей.
После подсоединения клеммы аккумулятора необходимо активизировать и перепрограммировать
стеклоподъемники с электрическим приводом, а также положение зеркал заднего
вида и сидений.
Также если в автомобиле
установлен радиоприемник с кодом, то перед отсоединением клемм от аккумулятора,
проверьте, что у Вас есть код для повторной активизации приемника. В противном
случае ввести радиоприемник в эксплуатацию можно будет только на специализированной
станции Фольксваген.
При установке нового аккумулятора необходимо использовать только аккумулятор с
выводом газов, образующихся при работе аккумулятора, см. рис. Подсоединение
шланга для вывода газов с аккумулятора, образующихся при его работе.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выключите зажигание.
|
| 2. Откройте капот.
|
 |

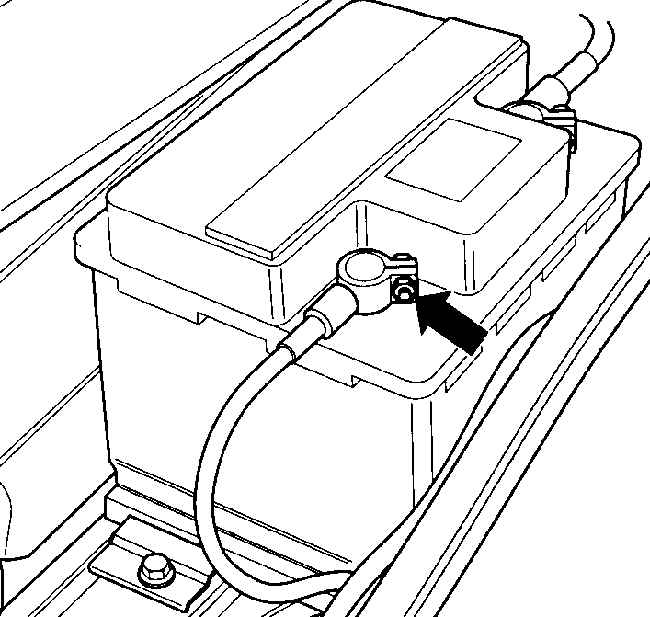

3. Снимите отрицательную клемму
с аккумулятора и переместите ее в сторону. |
| 4. Снимите защитную крышку, ослабьте
крепление и снимите положительную клемму с аккумулятора. |
 |

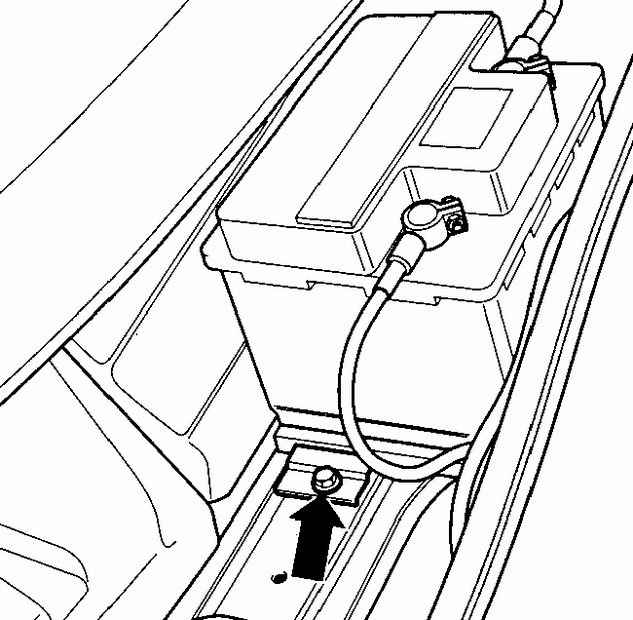

5. В нижней части аккумулятора
отвинтите болт и снимите пластину крепления аккумулятора. |
| 6. Переместите аккумулятор в сторону,
при этом освободится крепление второй стороны аккумулятора, и извлеките
аккумулятор из моторного отсека. |
| 7. На аккумуляторе имеется наклейка
с предупреждающими символами, см. рис. Расшифровка
символов, нанесенных на этикетку аккумулятора. |
|
Установка
Предупреждение
При установке аккумулято
ра не пережмите шланг, предназначен ный для отвода газов, выделяющихся при работе
аккумулятора. В трубопроводе отвода газов имеется клапан, который защищает аккумулятор
от обратной вспышки.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите одну сторону аккумулятора на
опорный кронштейн, см. рис. Элементы крепления
аккумулятора. |
| 2. Со второй стороны закрепите аккумулятор
и привинтите ее болтом, затянув его моментом 20 Нм. |
| 3. Проверьте надежность крепления аккумулятора,
так как в противном случае срок службы аккумулятора может быть значительно
уменьшен. |
| 4. Подсоедините к аккумулятору сначала положительную
клемму, а затем отрицательную и закрепите их, затянув гайки крепления
моментом 5 Нм.
|
| 5. Если в автомобиле установлен радиоприемник
с кодом, повторно перепрограммируйте его.
|
| 6. Установите время на часах.
|
| 7. Активизируйте стеклоподъемники с электрическим
приводом. |
| 7а. Закройте снаружи автомобиль через дверь
водителя или дверь переднего пассажира. Проверьте, чтобы стекла и
двери были надежно закрыты.
|
7б. Повторно закройте автомобиль ключом, при
этом удерживайте ключ в закрытом положении как минимум одну секунду.
Предупреждение
Если имеется
дефект электрических стеклоподъемником, то подсветка кнопок управления
на двери будет мигать.
|
| 8. Активизируйте функцию запоминания положений
наружных зеркал заднего вида и сидений. |
| 8а. Откройте дверь водителя. |
| 8б. Включите зажигание. |
| 8в. Кнопками управления переместите сидение
водителя вперед и вверх до упора. |
| 8г. Кнопками управления наклоните спинку сидения
водителя до упора вперед. |
| 8д. Выключите зажигание. |
|
|
