14.23. Переключатели


Предупреждение

Перед снятием любого переключателя снимите провод массы с аккумулятора и повторно подсоедините его к аккумулятору только после установки переключателя.


ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ И КОРРЕКТОР СВЕТА ФАР

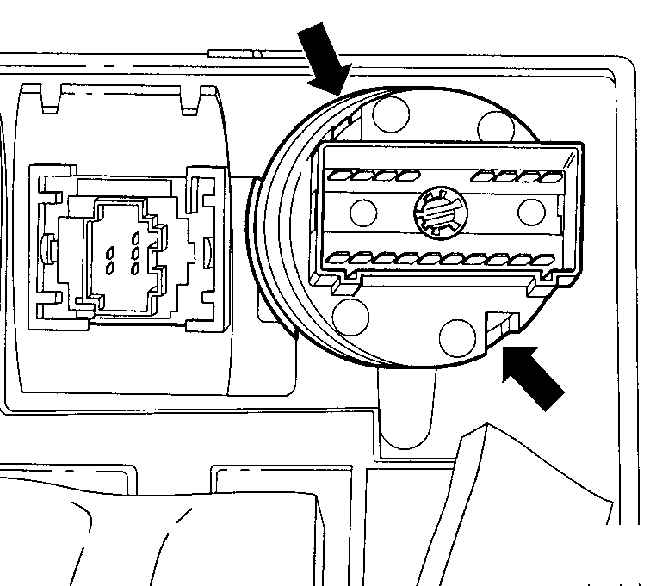

Расположение фиксаторов переключателя освещения

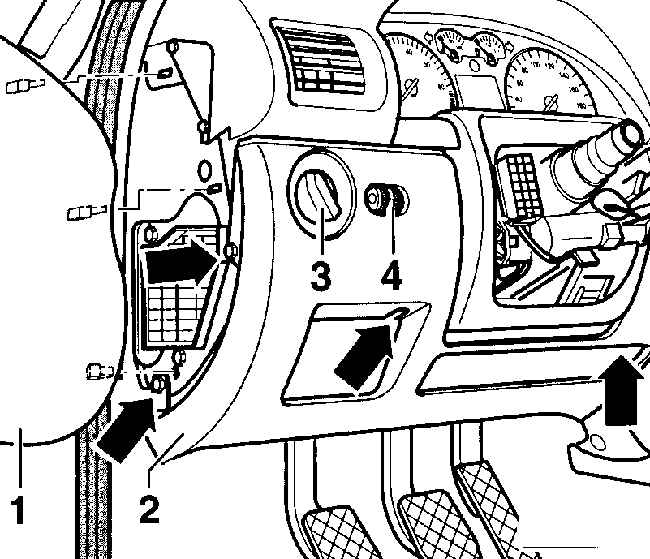

Снятие нижней панели отделки панели приборов со стороны водителя

1 – боковая крышка,
2 – нижняя панель отделки,
3 – переключатель света,
4 – корректор света фар

Стрелками отмечено расположение винтов крепления нижней панели отделки.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите декоративную крышку с левого торца панели приборов, см. рис. Снятие нижней панели отделки панели приборов со стороны водителя.
2. Отвинтите винты, крепящие нижнюю панель отделки панели приборов со стороны водителя и снимите ее.
3. Отсоедините электрические разъемы от переключателя освещения (3) и корректора света фар (4), см. рис. Снятие нижней панели отделки панели приборов со стороны водителя.
4. Сожмите фиксаторы на переключателе освещения (стрелки) и, перемещая его вперед, извлеките из нижней панели отделки панели приборов со стороны водителя, см. рис. Расположение фиксаторов переключателя освещения.
5. Для установки вставьте переключатель освещения в направляющие в нижнюю отделку панели приборов со стороны водителя и нажмите на него до защелкивания фиксаторов.
6. При установке корректора света фар вставьте его с обратной стороны до защелкивания фиксаторов.
7. Подсоедините электрические разъемы к переключателю освещения и корректору света фар.
8. Установите и закрепите нижнюю отделку панели приборов со стороны водителя.

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЛЮКА

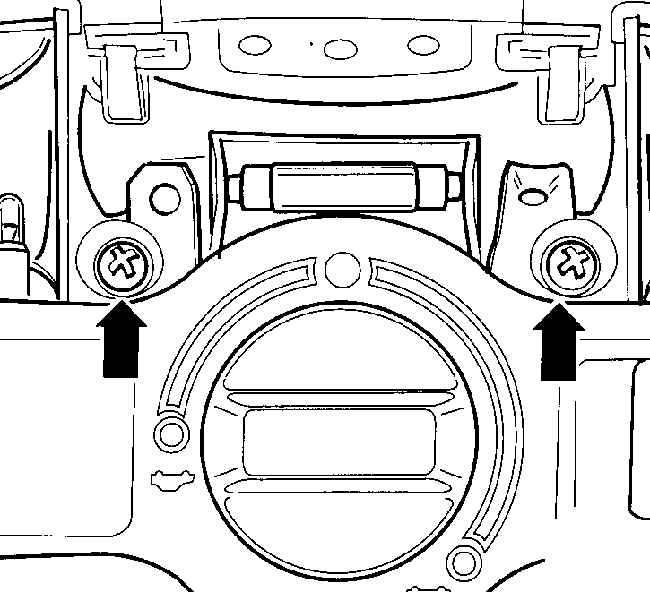

Расположение винтов крепления переключателя управления люком



ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите рассеиватель. Для этого вставьте лезвие ножа или другой аналогичный предмет в щель между корпусом и рассеивате лем и осторожно подденьте рассеиватель.
2. Отвинтите винты, крепящие переключатель, см. рис. Расположение винтов крепления переключателя управления люком.
3. Отсоедините электрический разъем и снимите переключатель.
4. Установка переключателя производится в последовательности, обратной снятию.

ПЕРЕКЛЮЧАТЕЛИ СТЕКЛОПОДЪЕМНИКОВ НА ДВЕРИ ВОДИТЕЛЯ

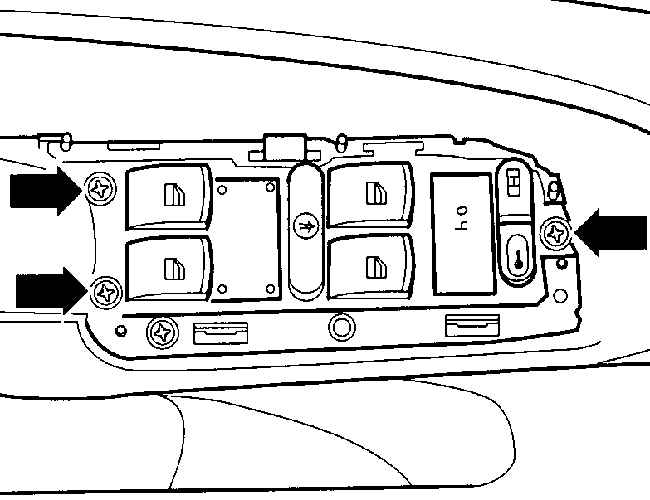

Расположение винтов крепления переключателей стеклоподъемников на двери водителя

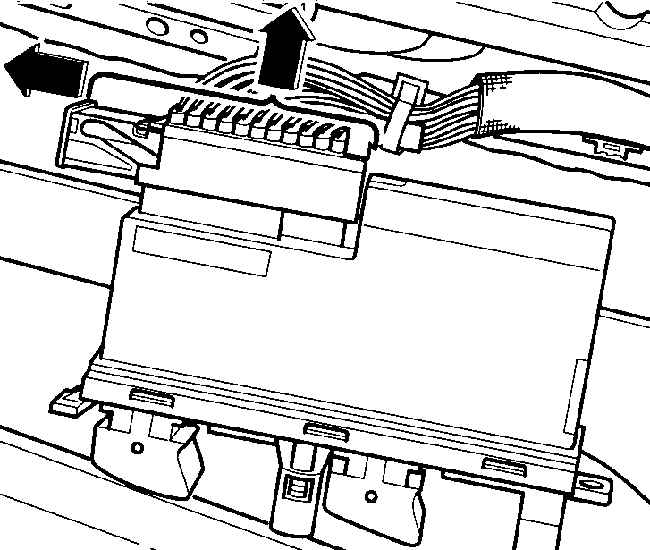

Направление освобождения фиксатора и отсоединения электрического разъема


Переключатели стеклоподъемников на двери водителя выполнены в виде блока и при наличии неисправности необходимо заменить весь блок.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите внутреннюю ручку двери.
2. Отвинтите три винта и извлеките переключатели стеклоподъемников из обивки двери, см. рис. Расположение винтов крепления переключателей стеклоподъемников на двери водителя.
3. Освободите фиксатор и отсоедините электрический разъем от блока переключателя, см. рис. Направление освобождения фиксатора и отсоединения электрического разъема.
4. Установка производится в последовательности, обратной снятию.

ПЕРЕКЛЮЧАТЕЛИ СТЕКЛОПОДЪЕМНИКОВ ЗАДНИХ ДВЕРЕЙ

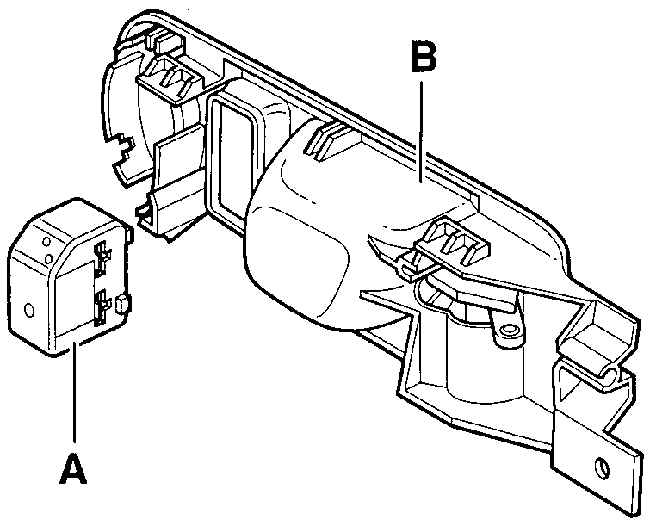

Извлечение переключателя стеклоподъемника задней двери

А – переключатель стеклоподъемника
В – корпус

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите внутреннюю обивку задней двери.
2. Отсоедините электрический разъем от переключателя стеклоподъемника. Нажмите на боковую поверхность переключателя (А) и извлеките его из гнезда в корпусе внутренней ручки открытия двери, см. рис. Извлечение переключателя стеклоподъемника задней двери.
3. Вставьте до защелкивания переключа тель стеклоподъемника в гнездо корпуса внутренней ручки открытия двери.
4. Дальнейшая установка производится в последовательности, обратной снятию.

ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКА НА ПЕРЕДНЕЙ ДВЕРИ ПАССАЖИРА

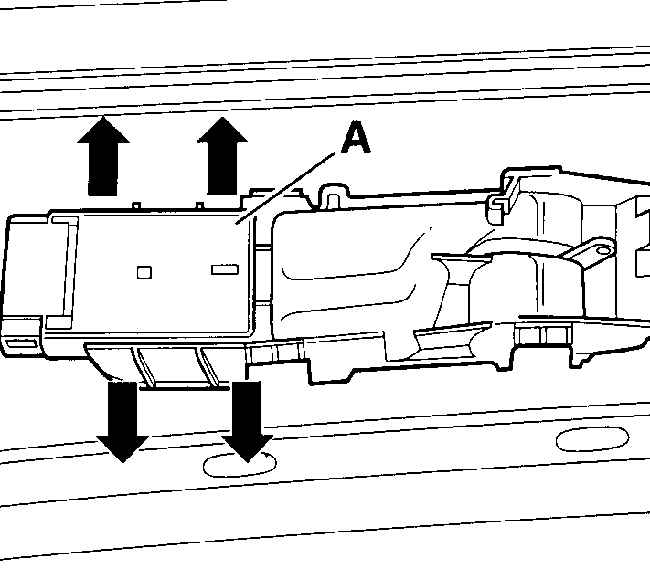

Направление отжатия фиксаторов для снятия переключателя стеклоподъемника (А) передней двери пассажира



ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите внутреннюю обивку двери.
2. Отсоедините электрический разъем от переключателя стеклоподъемника.
3. Отожмите наружу боковые крепления переключателя (А) и извлеките его из корпуса, см. рис. Направление отжатия фиксаторов для снятия переключателя стеклоподъемника (А) передней двери пассажира.
4. Вставьте переключатель стеклоподъемника в корпус и зафиксируйте его.
5. Дальнейшая установка производится в последовательности, обратной снятию.

ДЕКОРАТИВНЫЕ ЗАГЛУШКИ ПАНЕЛИ ПРИБОРОВ
Предупреждение

Фиксаторы крепления декоративной заглушки расположены с двух продольных сторон заглушки.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для того, чтобы не поцарапать панель приборов при снятии декоративной заглушки, заклейте липкой лентой область вокруг заглушки.
2. Используя лезвие тонкой отвертки или нож, подденьте декоративную заглушку и извлеките ее из панели приборов.

ПЕРЕКЛЮЧАТЕЛИ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ, ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА И ДРУГИЕ

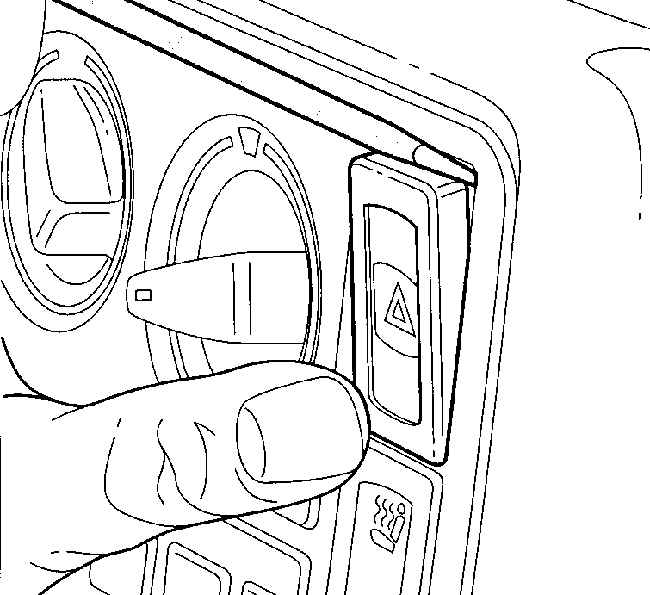

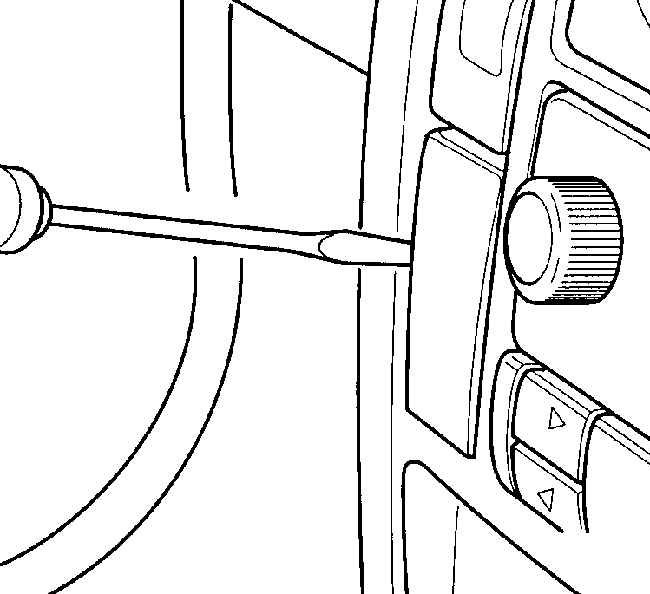

Снятие клавиши переключателя аварийной световой сигнализации




Крепление переключателей осуществляется одинаковым способом.

Для того, чтобы не поцарапать панель приборов при снятии переключателя, заклейте липкой лентой область вокруг переключателя.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Используя лезвие тонкой отвертки или нож, вставленное под короткую сторону клавиши переключателя, извлеките клавишу переключателя,см. рис. Снятие клавиши переключателя аварийной световой сигнализации.

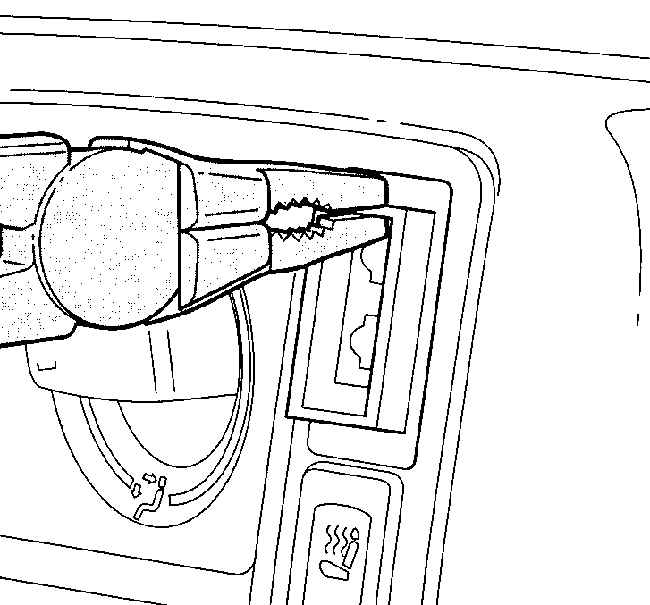

2. Плоскогубцами извлеките переключатель из панели приборов.
3. Отсоедините от переключателя электрический разъем.
4. При установке переключателя подсоедините к нему электрический разъем и закрепите его фиксатором.
5. Вдвиньте переключатель в гнездо панели приборов до его фиксации.
6. Установите клавишу переключателя до защелкивания фиксатора.

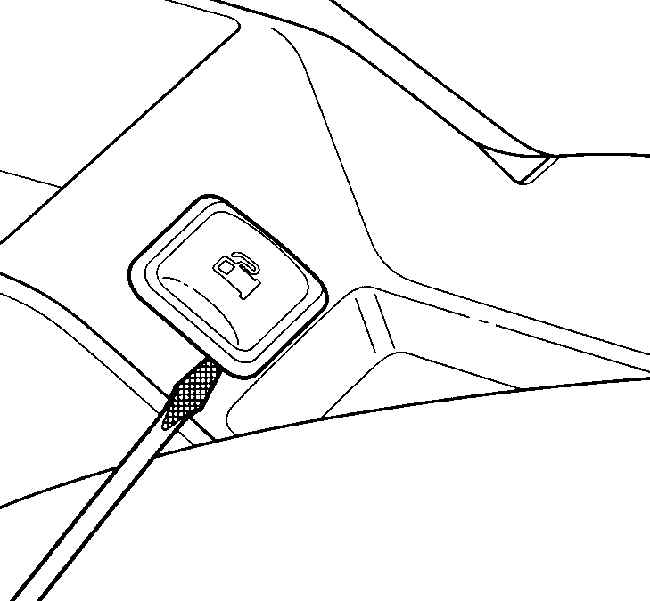

ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ КРЫШКИ ТОПЛИВОЗАЛИВНОЙ ГОРЛОВИНЫ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вставьте лезвие тонкой отвертки или нож в корпус переключателя и отожмите и извлеките переключатель из центральной консоли.
2. Отсоедините от переключателя электрический разъем.
3. При установке переключателя подсоедините к нему электрический разъем и закрепите фиксатором.
4. Вставьте переключатель в гнездо центральной консоли до защелкивания фиксатора.
