14.15. Замена лампочек внешнего освещения

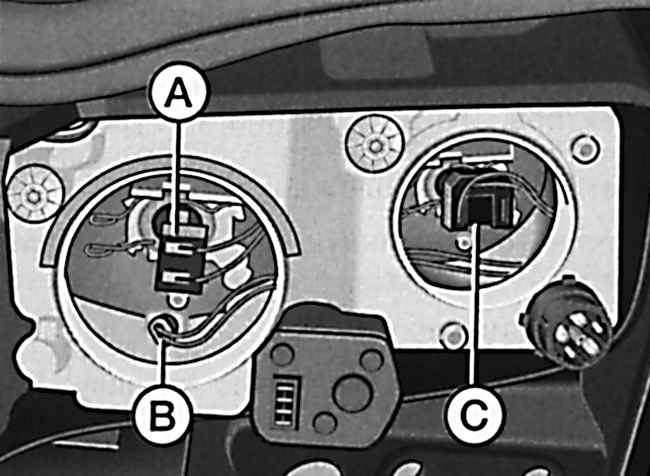

А – лампа ближнего света, В – лампа переднего габаритного света, С – лампа дальнего света и противотуманного света

Перед заменой лампочки внешнего освещения проверьте соответствующую электрическую цепь и предохранитель. Не касайтесь стеклянной колбы лампы голыми руками. Отпечаток пальца испаряется и осаждается на рефлекторе, в результате чего ухудшается освещение. Обязатель но заменяйте вышедшие из строя лампы на лампы того же типа. Возникающие по неосторожности пятна от прикосновений протрите чистой безворсовой тряпкой или спиртом.

При замене ксеноновых ламп необходимо быть очень внимательным и осторожным, так как от источника питания этих ламп можно получить сильный удар током.

Замену газоразрядных (ксеноновых) ламп, которые можно определить по наклейке со знаком высокого напряжения на корпусе лампы, не рекомендуется производить самостоятельно.

В лампах накаливания Н7 повышенное давление и они могут лопнуть при замене, поэтому при замене этих ламп следует надеть перчатки и защитные очки.

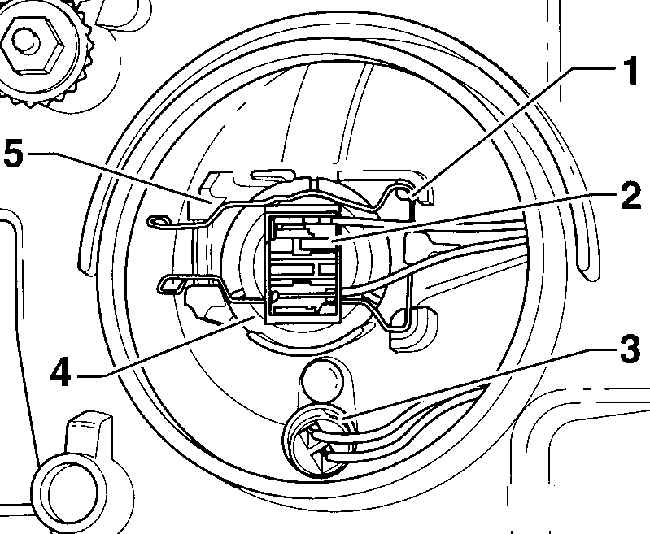

1 – пружинная скоба, 2 – электрический разъем, 3 – лампа переднего габаритного света, 4 – лампа ближнего света, 5 – фиксатор

ПОРЯДОК ВЫПОЛНЕНИЯ

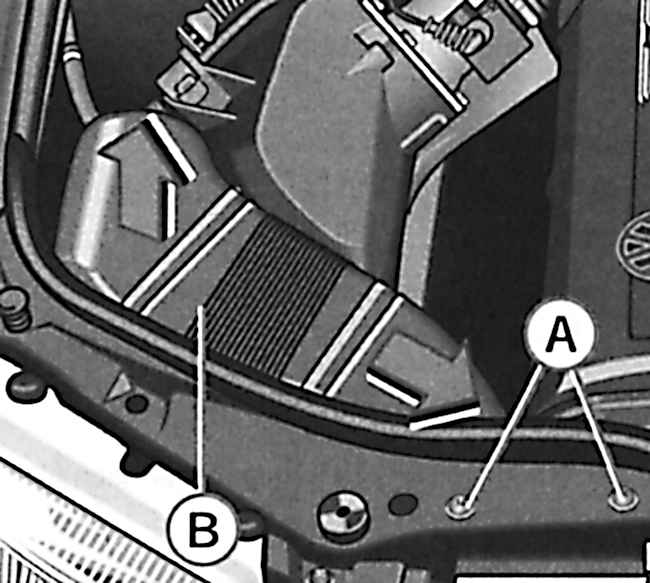

1. Откройте капот. 2. Для доступа к лампам правой фары снимите воздухозаборник. Для этого отвинтите два винта (А) крепления воздухозаборника. Потяните вверх воздухозаборник за задний конец (В) и переместите его к середине автомобиля. 3. Потяните назад пластмассовую крышку фары и снимите ее. 4. Снимите электрический разъем с задней части лампочки фары, см. рис. Элементы крепления лампочки ближнего света. 5. Сожмите пружинные скобы крепления лампочки и переместите скобы в сторону. Извлеките лампочку из фары. 6. При установке лампочки не касайтесь стеклянного баллона лампочки руками. 7. Установите новую лампочку таким образом, чтобы установочный носок тарельчатого фланца попал в выемку рефлектора. 8. Закрепите лампочку пружинной скобой, защелкнув ее за фиксатор. 9. Подсоедините к лампочке электрический разъем. 10. Установите заднюю пластиковую крышку фары. 11. Проверьте и, при необходимости, отрегулируйте свет фар.

Лампа дальнего и противотуманного света

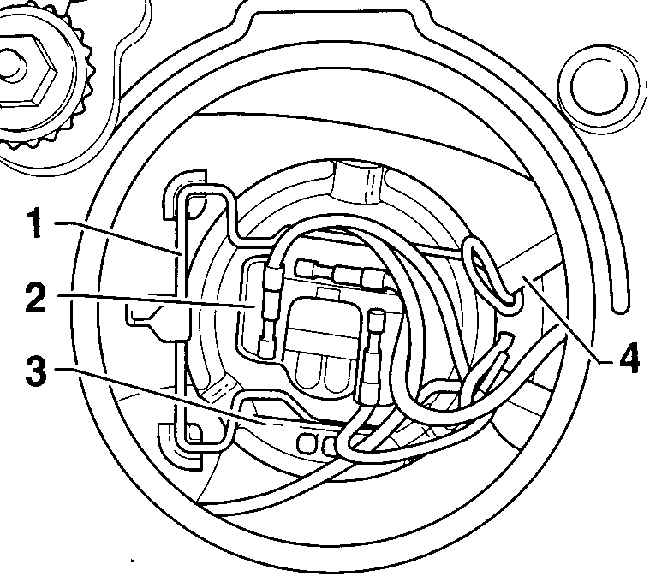

Элементы крепления лампочки дальнего и противотуманного света

1 – пружинная скоба, 2 – электрический разъем, 3 – лампа дальнего и противотуманного света, 4 – фиксатор

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Потяните назад пластиковую крышку и снимите ее с фары. 2. Снимите электрический разъем с задней части лампочки фары. 3. Сожмите пружинные скобы крепления лампочки и переместите скобы в сторону. Извлеките лампочку из фары. 4. Установите новую лампочку таким образом, чтобы установочный носок тарельчатого фланца попал в выемку рефлектора. При этом средний из трех контактов электрического разъема займет верхнее положение. 5. Закрепите лампочку пружинной скобой. 6. Подсоедините к лампочке электрический разъем и установите заднюю пластиковую крышку на фару. 7. Проверьте и, при необходимости, отрегулируйте свет фар.

Лампа переднего габаритного света

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Потяните назад пластмассовую крышку и снимите ее с задней части фары. 2. Извлеките из нижней части рефлектора патрон с лампочкой переднего габаритно го света. 3. Нажмите и, в этом положении, поверните против часовой стрелки лампочку для извлечения ее из патрона. 4. Вставьте новую лампочку в патрон, нажмите и, в этом положении, поверните по часовой стрелке до фиксации лампочки. 5. Вставьте патрон с лампочкой в рефлектор. 6. Установите пластиковую крышку фары.

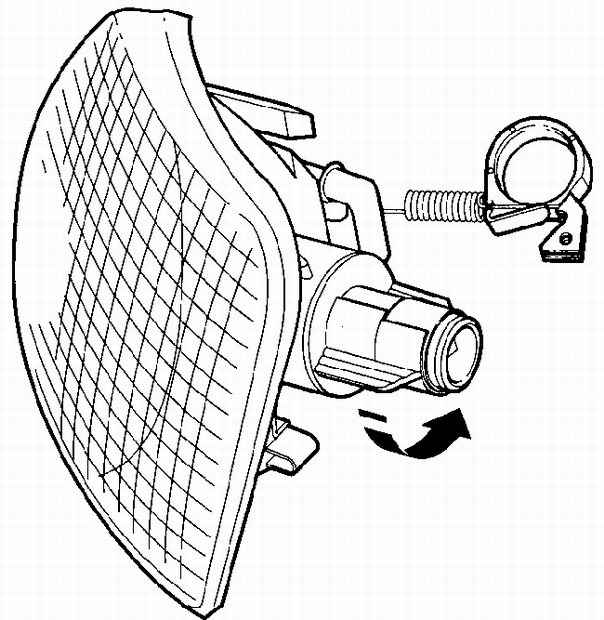

Лампочка переднего указателя поворотов

ПОРЯДОК ВЫПОЛНЕНИЯ

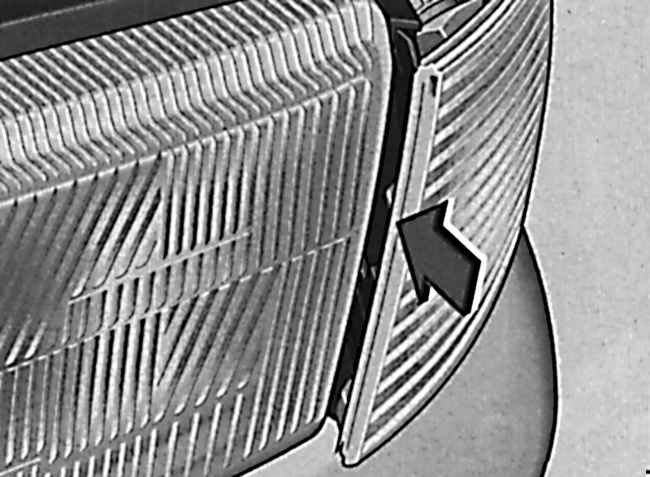

1. Откройте капот. 2. Потяните назад проволочную петлю, которая укреплена на корпусе указателя поворотов и отцепите ее. 3. Переместите вперед и снимите указатель поворотов. 4. Поверните патрон с лампочкой против часовой стрелки и извлеките его из корпуса указателя поворотов. 5. Нажмите и в этом положении поверните лампочку против часовой стрелки для извлечения ее из патрона. 6. Вставьте новую лампочку в патрон, нажмите и в этом положении поверните лампочку по часовой стрелке до фиксации ее в патроне. 7. Вставьте патрон с лампочкой в корпус указателя поворотов и поверните по часовой стрелке до фиксации. 8. Вставьте корпус указателя поворотов и переместите его до упора назад. Обратите внимание на то, чтобы стопорные выступы на корпусе указателя поворотов вошли в направляющие фары и крыла. 9. Потяните назад проволочную петлю и закрепите ее в середине канавки держателя.

Лампа бокового повторителя поворотов

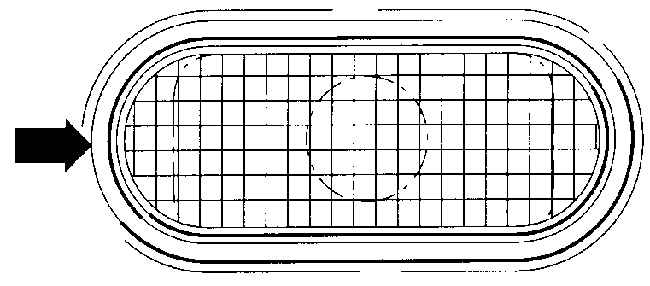

Снятие бокового повторителя поворотов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Соблюдая осторожность, сдвиньте повторитель поворотов вперед и извлеките его из крыла, см. рис. Снятие бокового повторителя поворотов. 2. Извлеките патрон с лампочкой из бокового повторителя поворотов. 3. Извлеките из патрона неисправную лампу и вставьте новую лампу в патрон. 4. Вставьте патрон в направляющие бокового повторителя поворотов до его фиксации. 5. Сначала вставьте боковой повторитель поворотов обеими пазами в заднюю часть отверстия кузова и затем надавите на него до полной его фиксации.

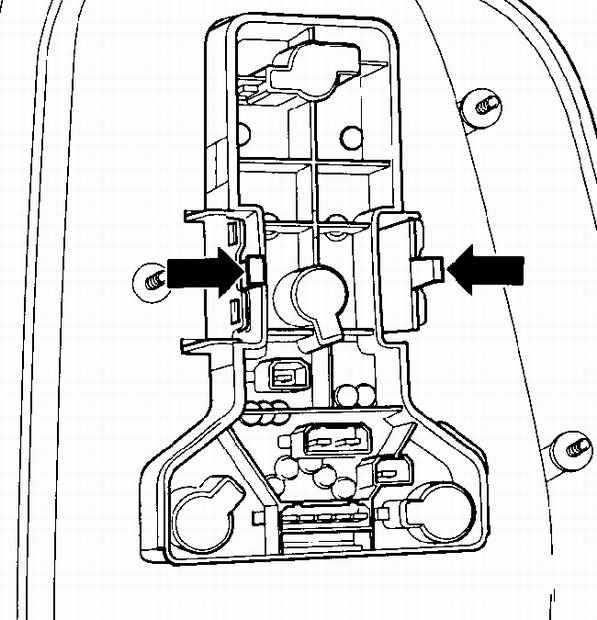

Лампочки задних фонарей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте крышку багажника/заднюю дверь. 2. На автомобилях Седан откиньте обивку багажника в месте расположения заднего фонаря. 3. На автомобилях Вариант откройте крышку боковой багажной полки в месте расположения заднего фонаря. 4. Отсоедините электрический разъем от заднего фонаря. 5. Нажмите оба фиксатора ламподержателя в направлении друг к другу. 6. Извлеките ламподержатель. 7. Нажмите и в этом положении поверните против часовой стрелки неисправную лампочку для извлечения ее из патрона. 8. Вставьте новую лампочку в патрон, нажмите и в этом положении поверните по часовой стрелке до фиксации ее в патроне. 9. Вставьте держатель лампочек в задний фонарь до его фиксации. 10. На автомобилях Седан установите на место обивку багажника. 11. На автомобилях Вариант закройте крышку багажной полки. 12. Закройте крышку багажника /заднюю дверь.

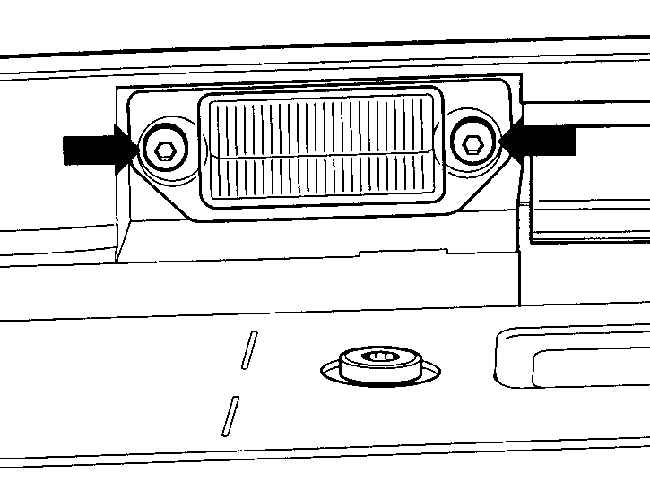

Лампочка освещения номерного знака

На автомобилях Седан замена лампы должна производиться сервисным предприятием "Фольксваген", поскольку для доступа к корпусу фонаря необходим специальный инструмент. Далее изложен порядок выполнения для автомобилей Вариант.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте заднюю дверь. 2. Отвинтите винты и снимите стекло фонаря. 3. Извлеките неисправную лампу из ламподержателя и вставьте новую лампу. 4. Вставьте стекло фонаря в соответствующее отверстие в задней двери, при этом проследите за правильным положением резинового уплотнения и фонаря в целом по отношению к соседним фонарям. 5. Не очень сильно привинтите винты крепления стекла фонаря, при этом проследите за правильным положением уплотнительных шайб винтов крепления. 6. Закройте заднюю дверь.

Лампочка дополнительного фонаря сигнала торможения

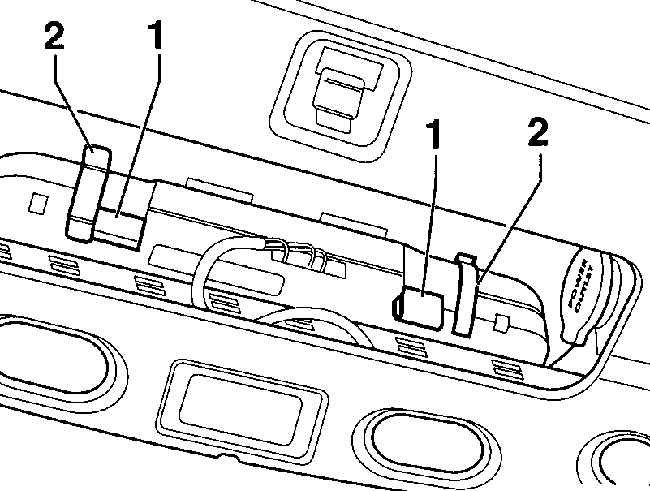

Элементы крепления держателя лампочек дополнительного фонаря сигнала торможения

1 – пластмассовый пружинный фиксатор, 2 – металлические держатели

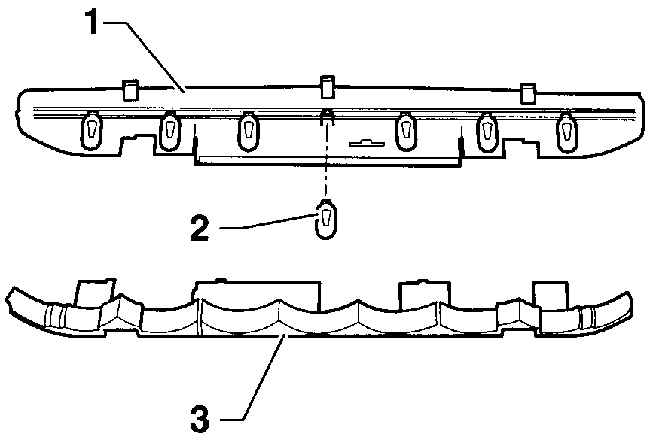

Детали дополнительного фонаря сигнала торможения

1 – держатель лампочек, 2 – лампочка, 3 – рефлектор

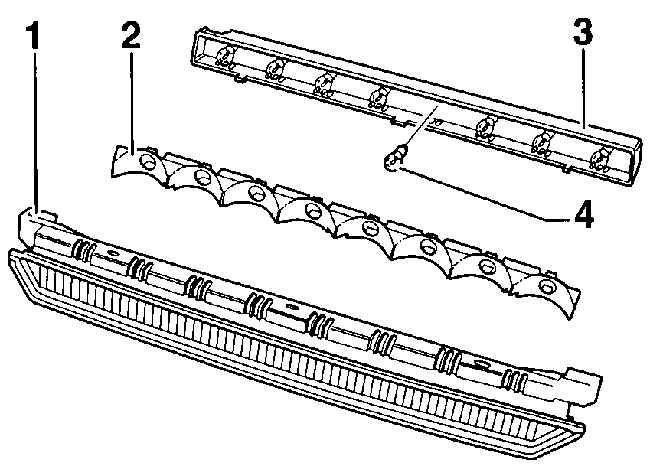

Дополнительный фонарь сигнала торможения на автомобилях Вариант

1 – рассеиватель, 2 – рефлектор, 3 – держатель лампочек, 4 – лампочка

АВТОМОБИЛИ СЕДАН

Дополнительный фонарь сигнала торможения установлен на полке в нижней части заднего стекла.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте крышку багажника. 2. Отожмите назад два пластмассовых пружинных фиксатора, расположенные рядом с металлическими держателями и извлеките вниз держатель лампочек , см. рис. Элементы крепления держателя лампочек дополнительного фонаря сигнала торможения. 3. Отсоедините от держателя лампочек электрический разъем. 4. Извлеките из держателя неисправную лампочку со стеклянным цоколем и вставьте новую лампочку, см. рис. Детали дополнительного фонаря сигнала торможения. 5. Подсоедините к держателю лампочек электрический разъем. 6. Установите держатель лампочек в корпус, при этом пружинные фиксаторы должны встать на место.

АВТОМОБИЛИ ВАРИАНТ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите внутреннюю обивку задней двери. 2. Нажмите на выступы фиксаторов и извлеките держатель лампочек из дополнительного фонаря сигнала торможения, см. рис. Дополнительный фонарь сигнала торможения на автомобилях Вариант. 3. Извлеките из держателя лампочек неисправную лампочку со стеклянным цоколем и на ее место установите новую лампочку. 4. Вставьте держатель лампочек в корпус, при этом пружинные фиксаторы должны встать на место. 5. Установите внутреннюю обивку задней двери.
