14.19. Регулировка света фар

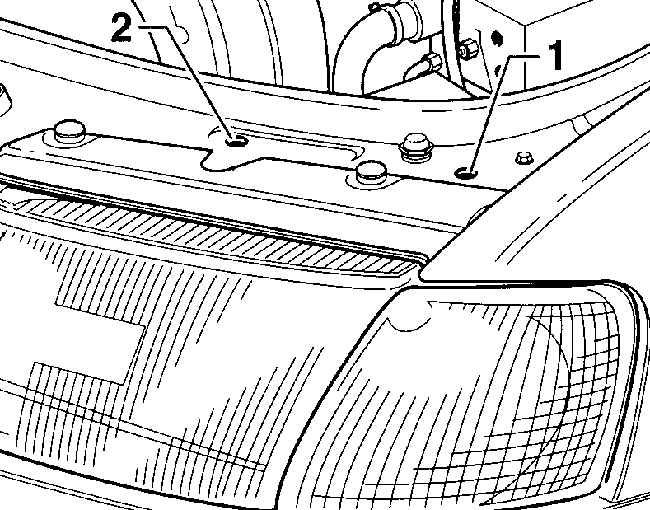

Расположение отверстий для регулировки света фар в горизонтальной (1) и вертикальной (2) плоскостях


Правильная регулировка света фар имеет большое значение для безопасности движения. Точная регулировка возможна только с помощью специального прибора.

При регулировке света фар производится регулировка и противотуманных фар.

Для регулировки света фар используют ся винты, доступ к которым возможен через отверстия в верхней части фары, см. рис. Расположение отверстий для регулировки света фар в горизонтальной (1) и вертикальной (2) плоскостях.

Внутренний винт предназначен для регулировки света фар в вертикальной плоскости, а внешний винт – для регулировки в горизонтальной плоскости.

При регулировке света фар должны выполняться следующие условия:

  – давление в шинах должно быть в пределах нормы,
  – в автомобиле должен находиться только водитель,
  – топливо в топливном баке должно быть более чем 90%,
  – автомобиль должен стоять на колесах на ровной горизонтальной поверхности,
  – перед регулировкой необходимо покачать кузов автомобиля, для того, чтобы все элементы подвески встали на свои места,
  – корректор света фар установите в положение 0,
  – регулировка производится только ближнего света фар. Наклон светового потока света фар составляет 10 см на расстоянии 10 м, т. е. 1%.
