14.27. Антенна

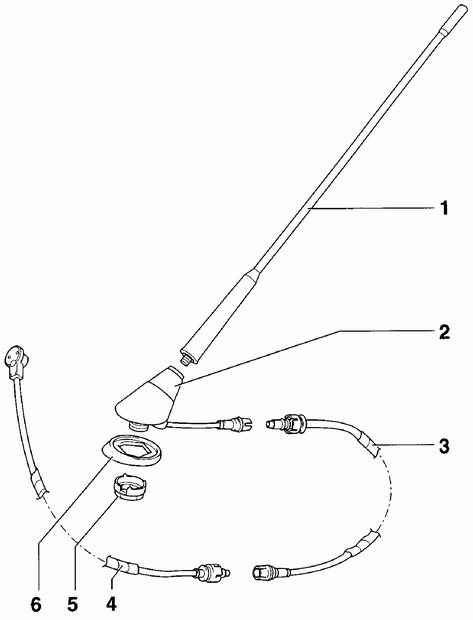

Внешняя антенна радиоприемника

1 – мачта антенны,
2 – изолирующее основание с антенным усилителем,
3 – антенный провод, соединяющий антенну с панелью приборов,

4 – антенный провод, соединяющий панель приборов с радиоприемником,
5 – гайка,
6 – уплотнение

Предупреждение

Гайка 5 пластиковым кольцом соединена с ребристой шайбой. При установке ребристой шайбы нанесите на сопрягаемую поверхность крыши электропроводную пасту.

Антенна устанавливается на крыше вместе с усилителем, расположенным в основании антенны.

Стандартная антенна радиоприемника, устанавливаемая на автомобилях, защищена от радиопомех.

Для уменьшения помех радиоприему устанавливается дополнительная защита на следующих агрегатах:

  – вентиляторе радиатора,
  – электродвигателе очистителя ветрового стекла,
  – электродвигателе очистителя заднего стекла.

Для уменьшения радиопомех используется соединение агрегатов автомобиля с кузовом в строго определенных точках.
