14.35.2. Расположение реле и предохранителей

Расположение реле и предохранителей может отличаться в зависимости от оборудования автомобиля и года изготовления.

Реле расположены в основании центрального распределительного устройства и в основании главного блока реле, за отделкой под панелью приборов со стороны пассажира.

На автомобилях с большим количеством оборудования, за основанием главного блока реле расположен блок дополнительных реле.

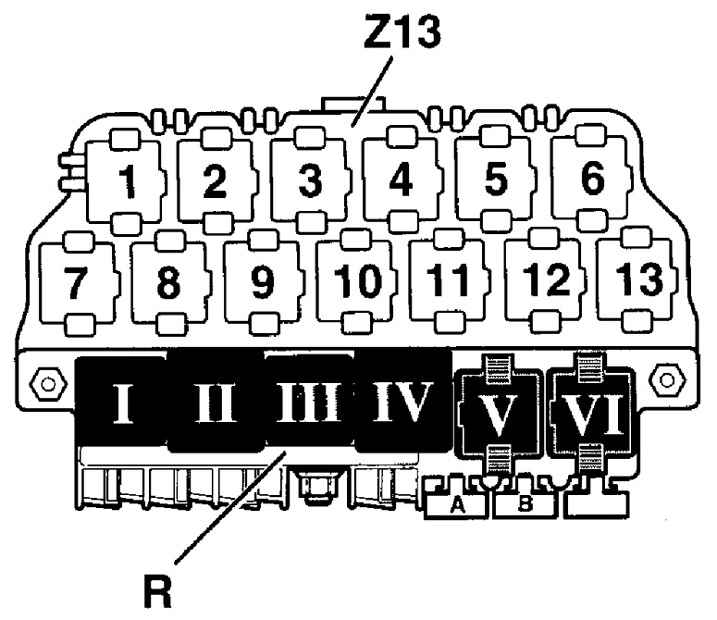

Блок реле R

№ реле

Электрическая цепь

I
Реле звукового сигнала

II
Промежуточное реле контакта Х

III
Реле стеклоочистителей

IV
Реле топливного насоса
Реле свечей накаливания

V
Свободное

VI
Свободное

A
Предохранитель

B
Предохранитель

Блок реле Z13 – над блоком реле R

№ реле	Электрическая цепь
1	Реле вентилятора радиатора (Кондиционер)
2	Реле муфты сцепления
3	Реле магнитной муфты (Кондиционер)
4	Реле кондиционера
5	Реле топливного насоса на дизельных двигателях
6	Реле внешнего освещения Оборудование такси
7	Реле фар
8	Реле свечей накаливания
9	Свободное
10	Реле противотуманных фар
11	Реле средств связи
12	Реле стартера
13	Реле блокировки стартера

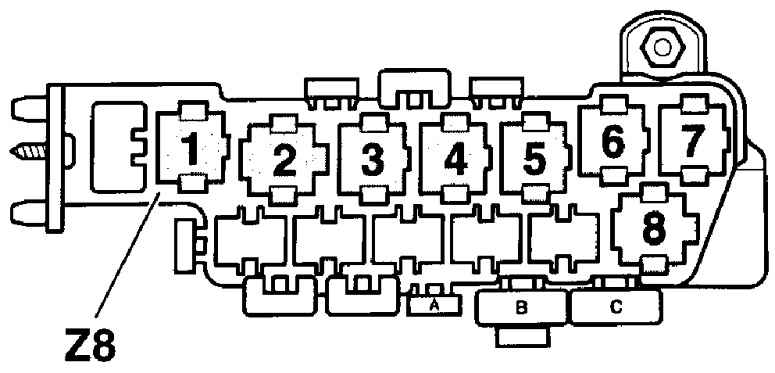

Дополнительный блок реле Z8

№ реле	Электрическая цепь
1	Свободное
2	Реле ABS/EDS/ESC
3	Реле ABS/EDS/ESC
4	Реле вентилятора 80 Вт Реле вентилятора 300 Вт, 1 ступень
5	Реле вентилятора для максимальной скорости
6	Реле вентилятора 300 Вт, 2 ступень
A	Предохранитель вентилятора, 5А
B	Предохранитель вентилятора, 30А
C	Предохранитель гидравлического насоса, 50А

Предохранители и реле, расположенные в электронном блоке в моторном отсеке

Реле низкой мощности свечей подогрева охлаждающей жидкости.

Реле высокой мощности свечей подогрева охлаждающей жидкости

Реле контакта 30

Предохранитель водяного насоса, двигатель AGZ

Предохранитель системы управления двигателем, 15А

Предохранитель свечей накаливания, 80А

Предохранитель свечей подогрева охлаждающей жидкости, 25А

Предохранитель свечей подогрева охлаждающей жидкости, 50А
