20.3.4.1.8. Сборка [Тип 60 A]
|
|
- Соберите в порядке, противоположном разборке, обратив внимание на следующее.

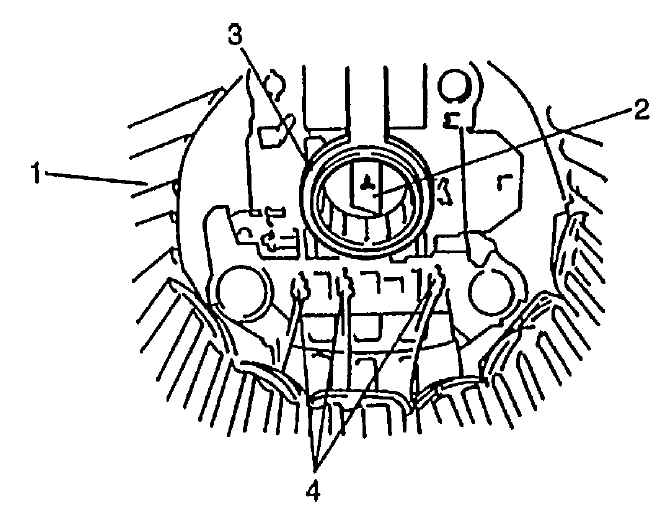

- Обязательно установите щетки в правильном направлении и припаяйте провода щеток и контакты статора.
|
1 — статор
2 — щетка
3 — щеткодержатель
4 — припой
5 — пружина щетки
|
|

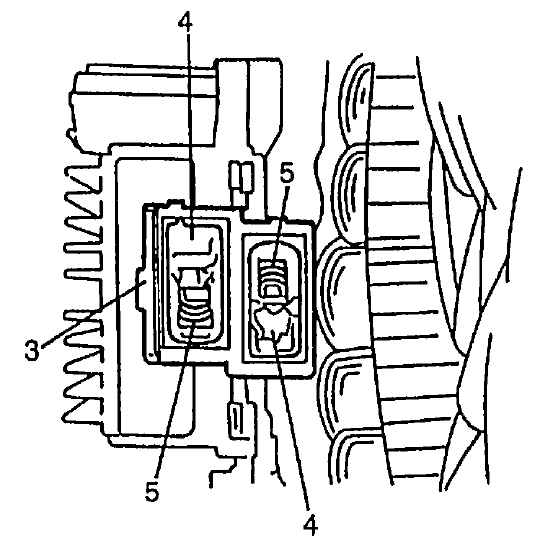

1 — статор
2 — щетка
3 — щеткодержатель
4 — припой
5 — пружина щетки
|

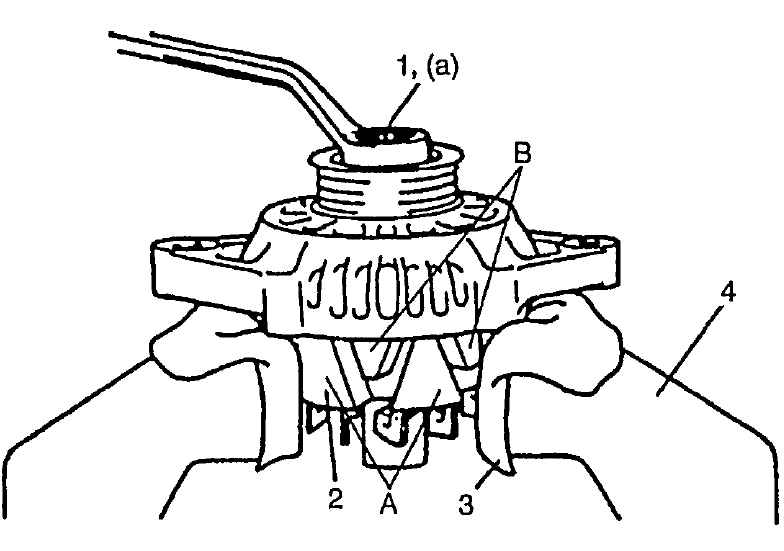

- Затяните гайку шкива генератора с указанным моментом затяжки. Крутящий момент затяжки (a): 118 Н•м (11.8 кг-м, 85.5 фунтов-фут).
|
-
Используя тиски, поместите чистую ткань между ротором и тисками, чтобы не повредить ротор.
- Обязательно удерживайте ротор в точке A. Не удерживайте его в зоне В, поскольку она недостаточно прочная.
|
|
1 — гайка шкива
2 — ротор
3 — ткань
4 — тиски
|

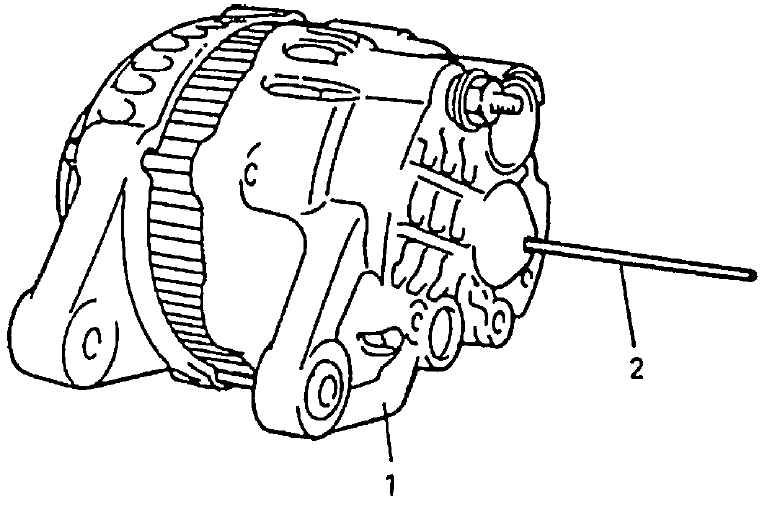

- Вставьте щетки в щеткодержатель, затем поддержите щетки, вставив соответствующий провод из отверстия в заднем кожухе.
|
|
-
После установки ротора, снимите провод.
- Проверьте и убедитесь, что отметки совмещения на переднем и заднем кожухе выровнены.
- Не наносите смазку на задний (роторный) подшипник. Полностью уберите масло, если оно есть в подшипнике заднего кожуха.
|
|
1 — задний кожух
2 — провод
|
- После сборки генератора, убедитесь, что ротор вращается плавно.
|
|
|
|
