20.3.4.1.7. Замена щеток

Обратитесь к Разделам Разборка [Тип 60 A] и Сборка [Тип 60 A].

Типы 70 A и 80 A

ПОРЯДОК ВЫПОЛНЕНИЯ

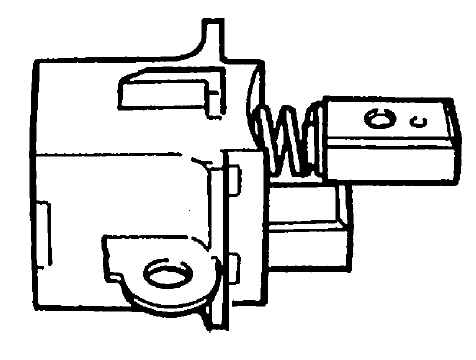

Снимите заднюю крышку и щеткодержатель.

Отпаяйте и снимите щетку и пружину.
Проденьте провод новой щетки через пружину и отверстие в щеткодержателе и вставьте пружину и щетку в щеткодержатель.

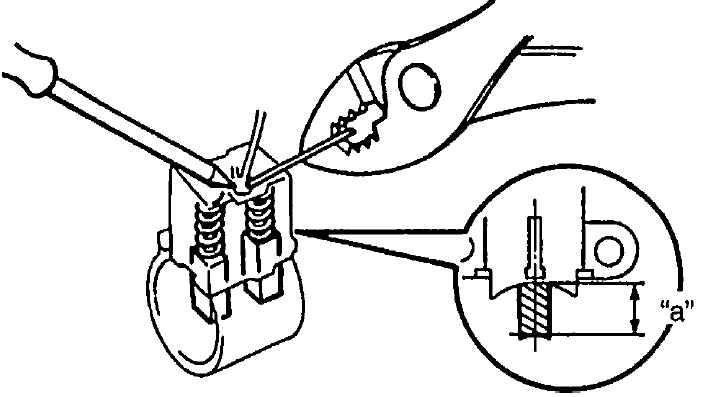

Припаяйте провод щетки в щеткодержатель, соблюдая указанную длину открытой части щетки. Открытая длина "a": 10.5 мм (0.413 дюймов).
Проверьте, что щетка плавно двигается в щеткодержателе.

Отрежьте лишний провод.

Нанесите изолирующую краску на область припоя.
