20.3.4.1.6. Осмотр [Тип 70 A и 80 A]
Статор
|
|
|

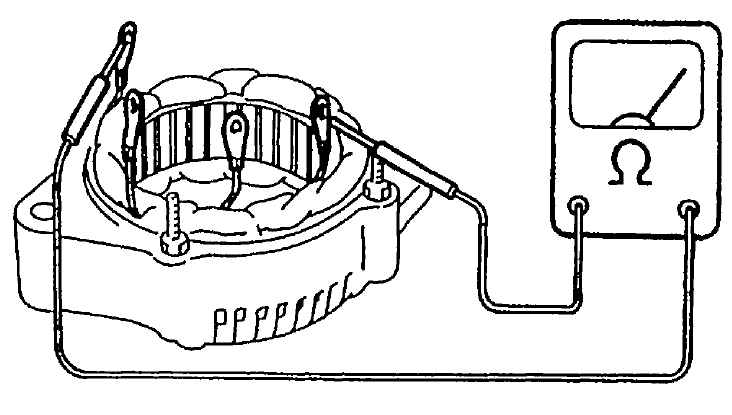

- Используя омметр, проверьте электропроводимость всех контактов. Если нет электропроводимости, замените статор.
|
|

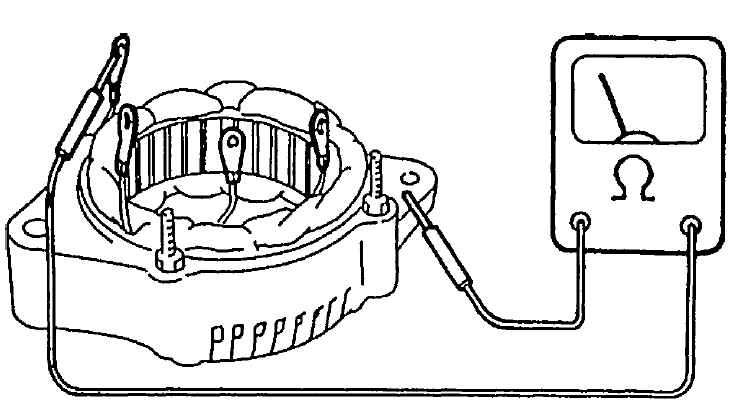

- Используя омметр, проверьте, нет ли электропроводимости между контактами статора и сердечником статора. Если есть электропроводимость, замените статор.
|
|
|
Щетка и щеткодержатель
|

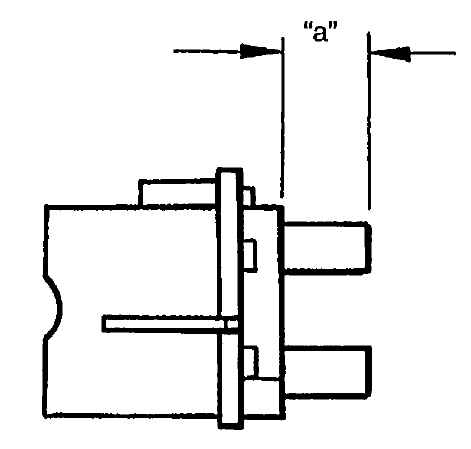

Проверьте каждую щетку на износ, измерив ее длину, как показано. Если щетка изношена до предела, замените щетку. Обратитесь к Разделу
Замена щеток в этой Главе.
- Длина открытой части щетки "a":
- стандарт: 10.5 мм (0.413 дюймов)
- предел: 4.5 мм (0.351 дюймов)
|
Выпрямитель

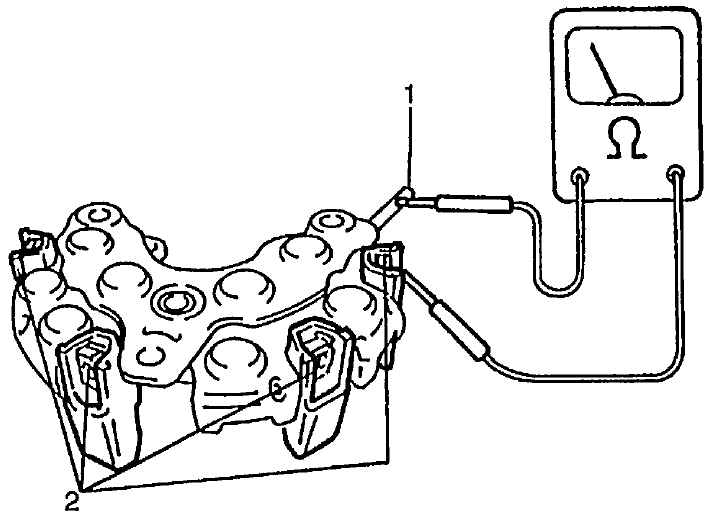

Положительный выпрямитель
|
|
- Используя омметр, подсоедините один щуп тестера к клемме "B", а другой – к каждому из клемм выпрямителя.
- Смените полярность щупов тестера и повторите п. 1.
- Проверьте, что один показывает наличие проводимости, а другой – нет.
- Если есть электропроводимость, замените выпрямитель.
|
1 — клемма "B"
2 — клемма выпрямителя
|
|
|

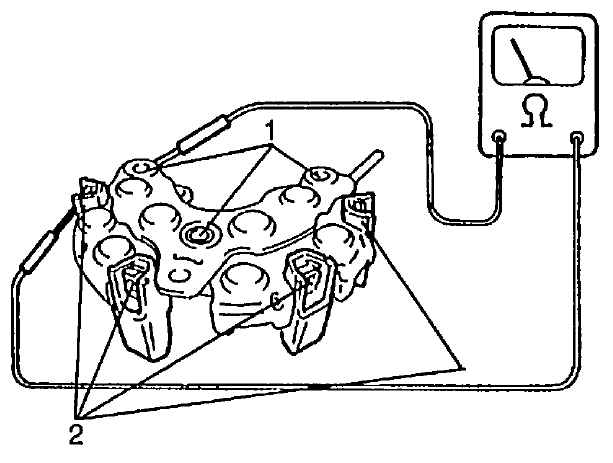

Отрицательный выпрямитель
|
|
- Используя омметр, подсоедините один щуп тестера к каждому из отрицательных контактов, а другой к каждому из клемм выпрямителя.
- Смените полярность щупов тестера и повторите п. 1.
- Проверьте, что один показывает наличие проводимости, а другой – нет.
- Если есть электропроводимость, замените выпрямитель.
|
1 — отрицательный контакт
2 — клемма выпрямителя
|
|
|

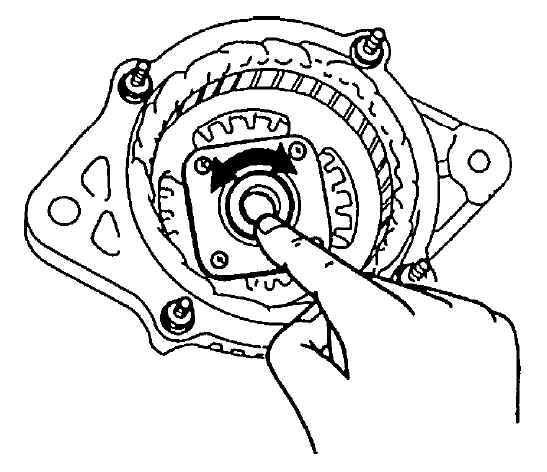

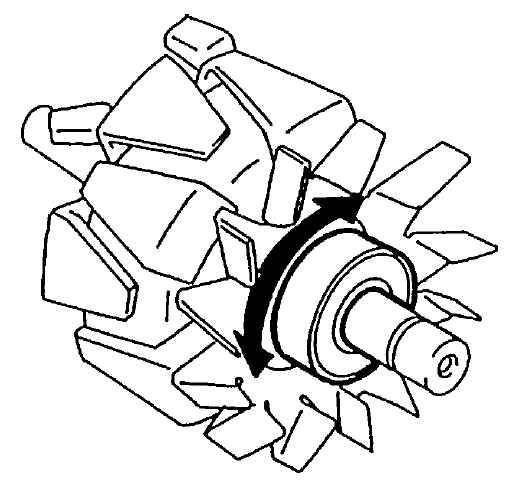

Подшипник
|
|
|
- Проверьте, что привод и подшипник не имеет зазубрин и не изношены.
|
|
- Проверьте, что кожух подшипника не имеет зазубрин и не изношен.
|
|
|
|
.
