20.3.4. Капитальный ремонт

ПОРЯДОК ВЫПОЛНЕНИЯ

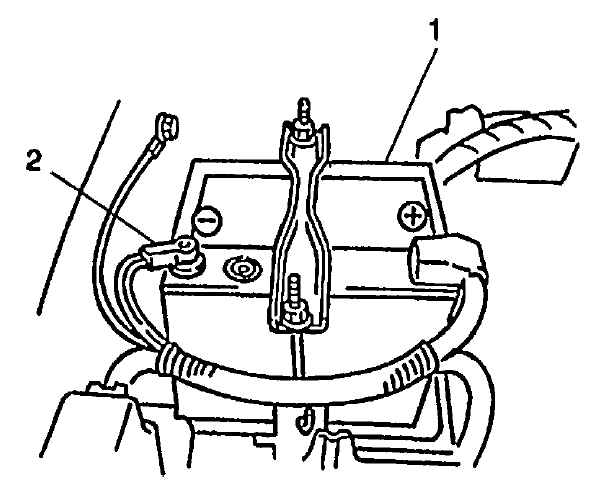

1 — батарея
2 — отрицательный (-) кабель батареи

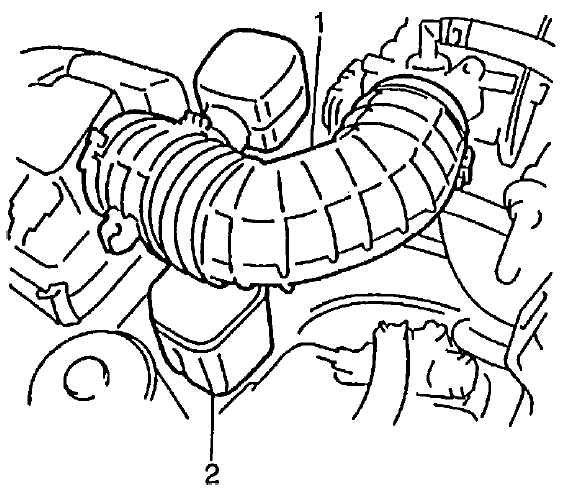

1 — шланг воздушного фильтра
2 — баллон

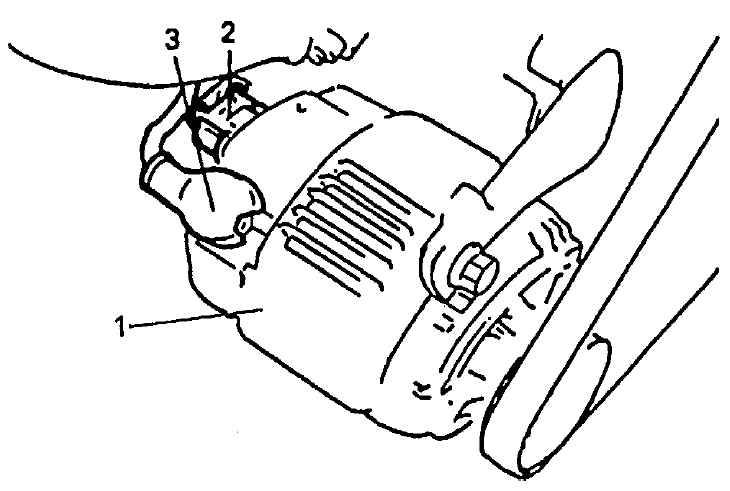

1 — генератор
2 — муфта
3 — клемма "B"

Снимите ремень генератора. См. Главу Охлаждение двигателя и/или Раздел Ремень генератора в этой Главе.
Снимите генератор.

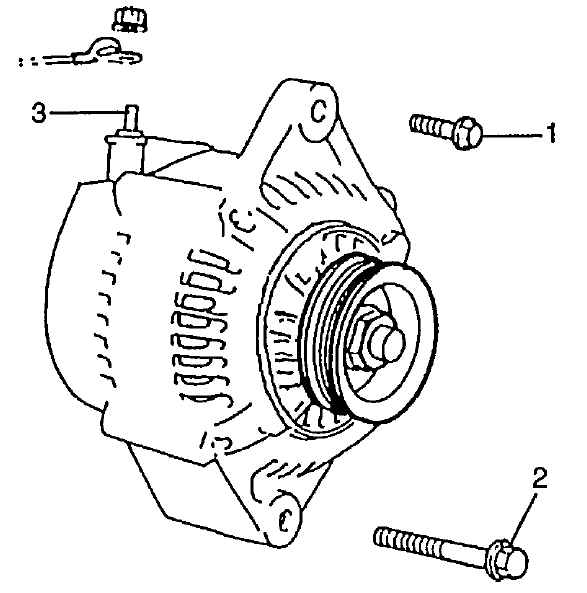

1 — верхний болт генератора (короткий)
2 — нижний болт генератора (длинный)
3 — клемма "B"
