20.3.4.1.5. Осмотр [Тип 60 A]
|
|

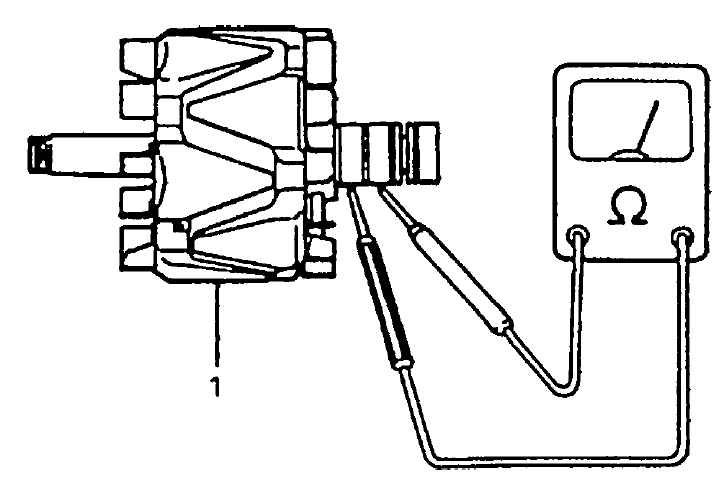

- Используя омметр, проверьте электропроводимость между контактными кольцами ротора. Если нет электропроводимости, замените ротор. Стандартное сопротивление: 2.5 - 2.9
 .
|
1 — ротор
|

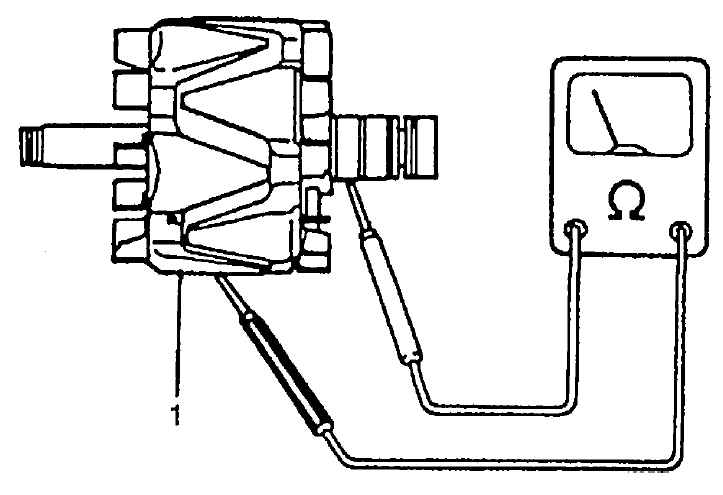

- Используя омметр, проверьте, нет ли электропроводимости между контактным кольцом и сердечником ротора. Если есть электропроводимость, замените ротор.
- Проверьте контактные кольца, нет ли неровности или нагара. Если они неровные или есть нагар, замените ротор.
|
1 — ротор
|
|
|
Статор
|
|

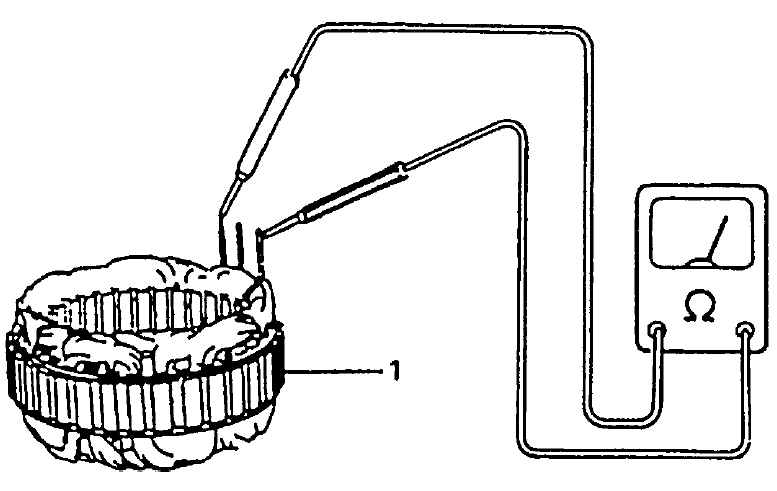

- Используя омметр, проверьте электропроводимость всех контактов. Если нет электропроводимости, замените статор.
|
1 — статор
|

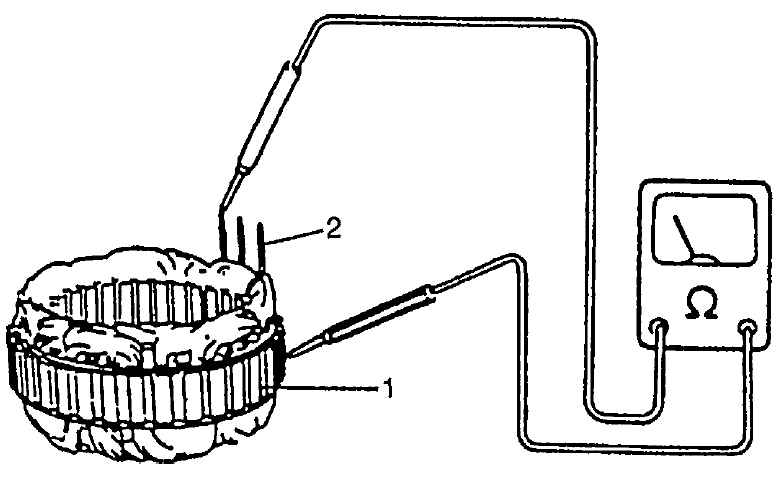

- Используя омметр, проверьте нет ли электропроводимости между контактами катушки и сердечником статора. Если нет электропроводимости, замените статор.
|
1 — статор
2 — контакт статора
|
|
|
Щетка и щеткодержатель
|
|

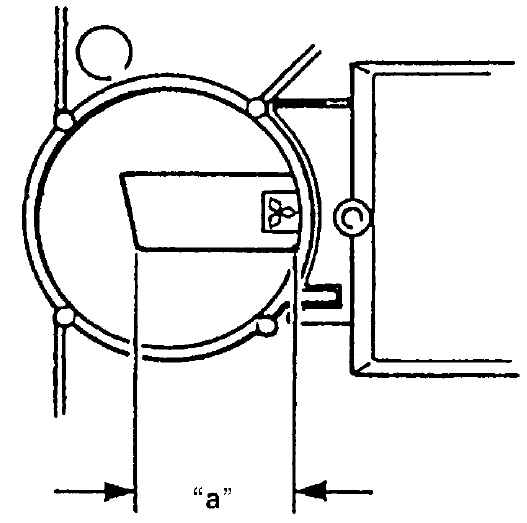

- Проверьте каждую щетку на износ, измерив ее длину.
|
- Если щетка изношена до предела, замените щетку.
- Длина щетки "a"
- стандарт: 16 мм (0.63 дюймов)
- предел: 2 мм (0.08 дюймов)
|
|
|
Выпрямитель
|
|

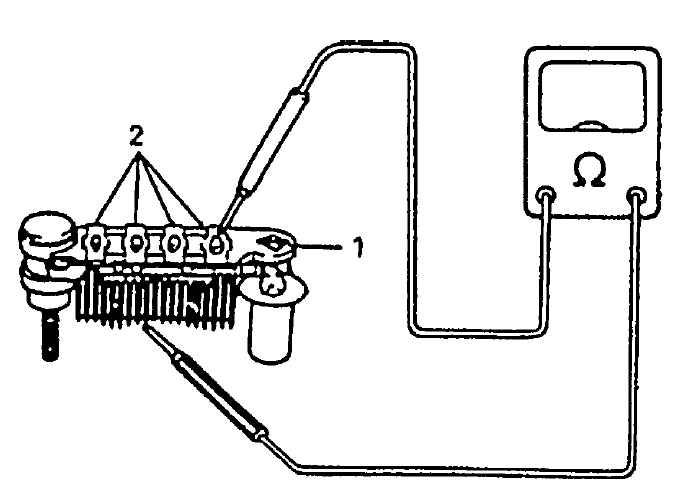

- Используя омметр, проверьте электропроводимость между корпусами верхнего и нижнего выпрямителей и контактом каждого диода.
- Проверьте оба направления, поменяв щупы омметра. В каждом случае должна быть лишь односторонняя проводимость. Если результат проверки неудовлетворительный, замените выпрямитель.
|

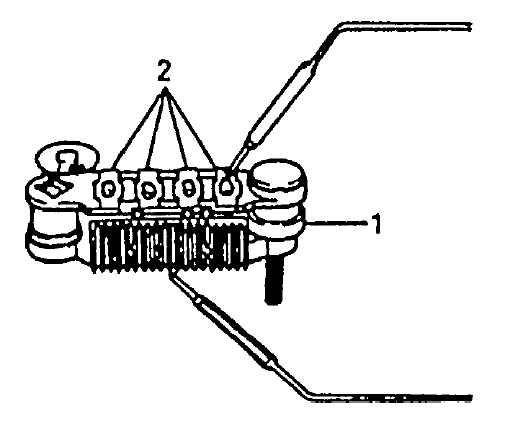

- Проверьте одностороннюю электропроводимость между контактами и тремя диодами аналогично описанному в п.1.
|
|
1 — выпрямитель
2 — контакт диода
|
|
|
Конденсатор

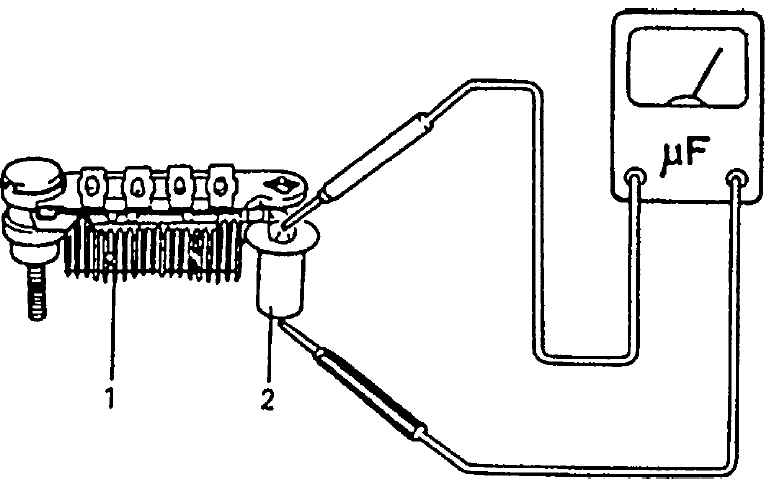

Проверьте емкость конденсатора. Емкость конденсатора: 0.5 µF.
|
1 — выпрямитель
2 — конденсатор
|
|
|
