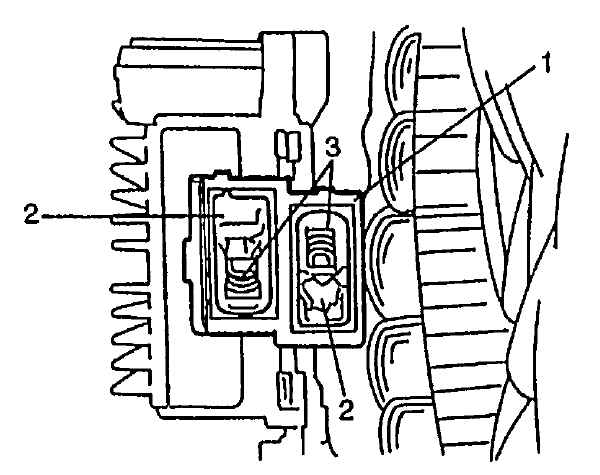

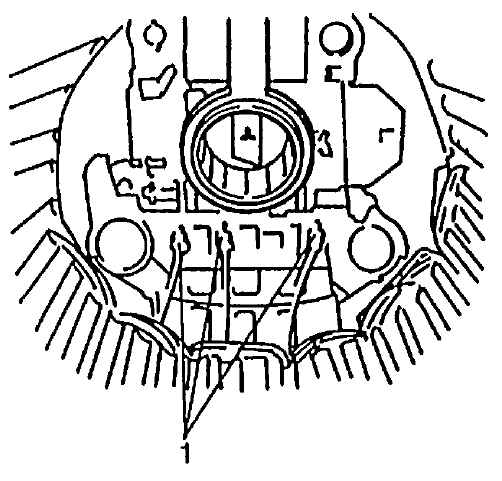

20.3.4.1.3. Разборка [Тип 60 A]

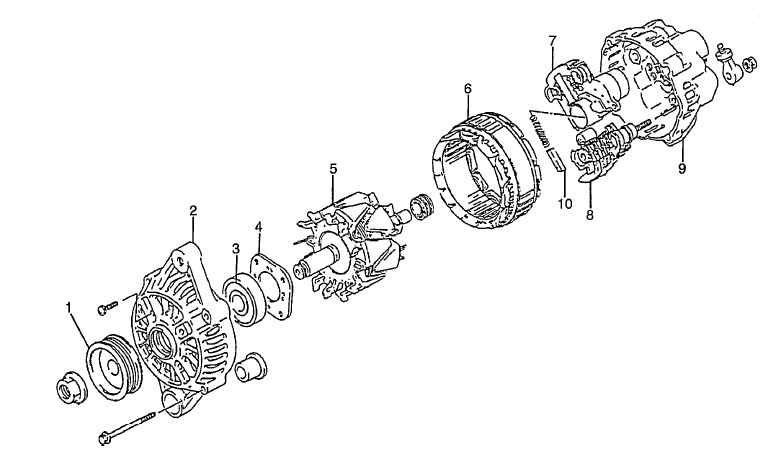

1 — шкив 2 — передний кожух 3 — подшипник 4 — держатель 5 — ротор	6 — статор 7 — регулятор IC 8 — выпрямитель 9 — задний кожух 10 — щетка

ПОРЯДОК ВЫПОЛНЕНИЯ

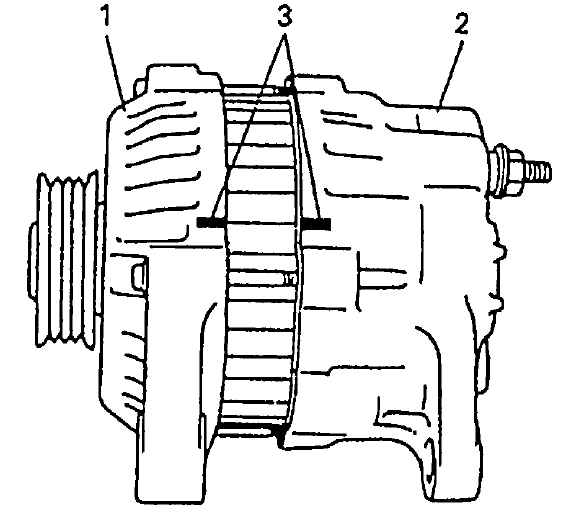

Чтобы облегчить переустановку, нанесите отметки на переднем и заднем кожухе, прежде чем разъединять их.

1 — передний кожух
2 — задний кожух
3 — отметки для совмещения

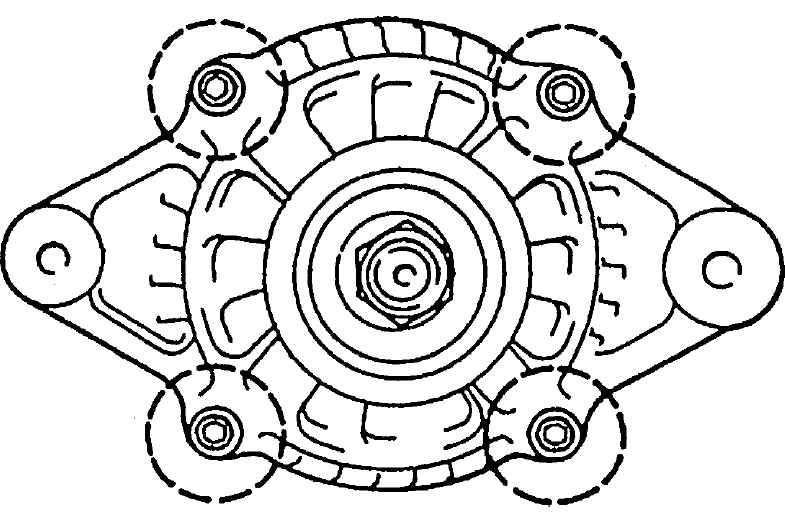

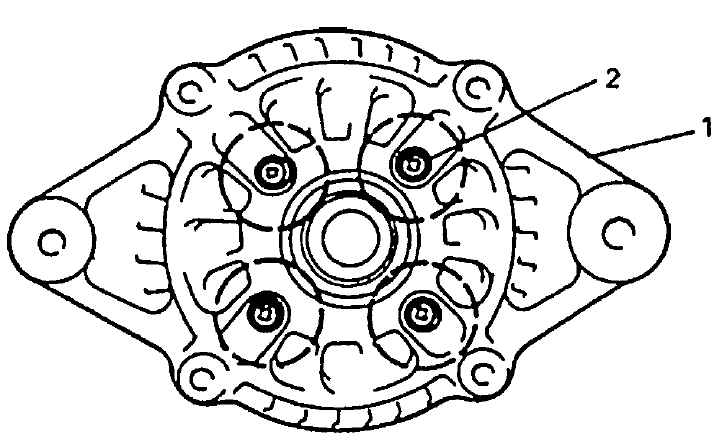

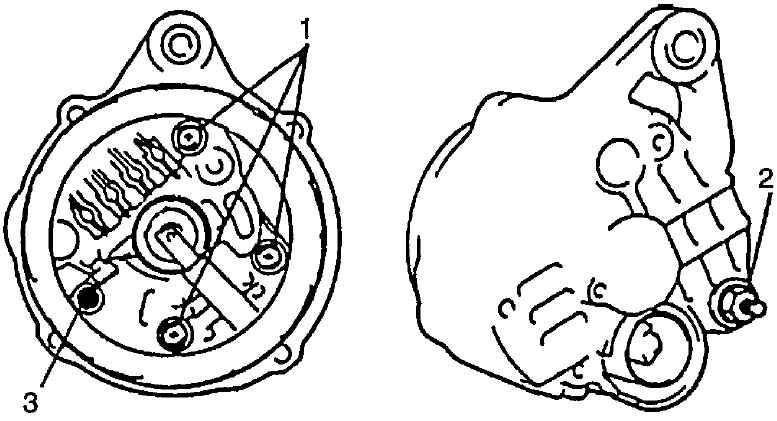

Снимите болты кожуха с генератора.

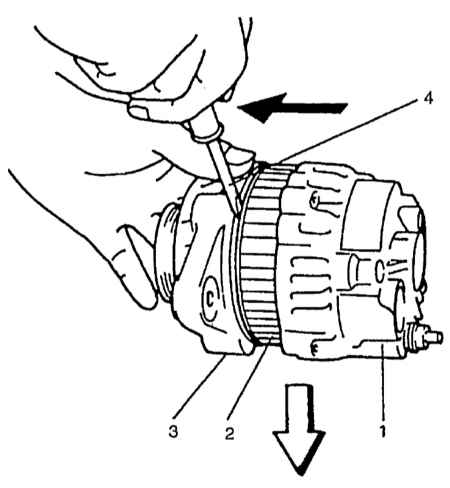

Когда рычаг вставлен между сердечником статора и передним кожухом, разделите генератор на переднюю и заднюю части.

1 — задний кожух
2 — сердечник статора
3 — передний кожух
4 — рычаг

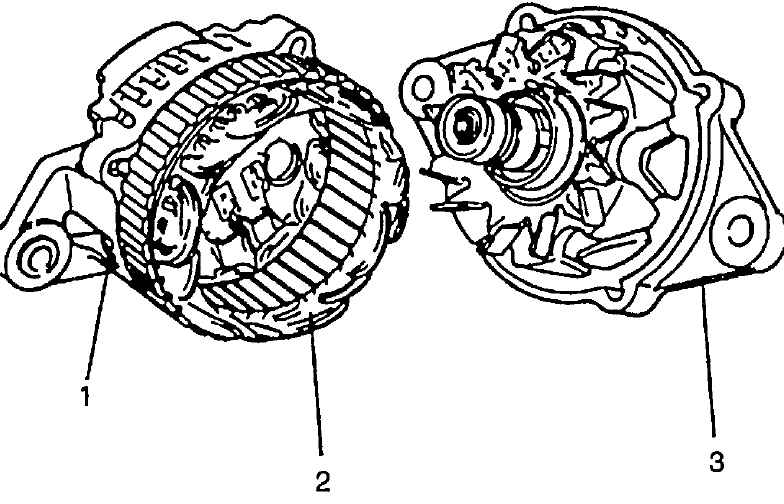

1 — задний кожух
2 — сердечник статора
3 — передний кожух

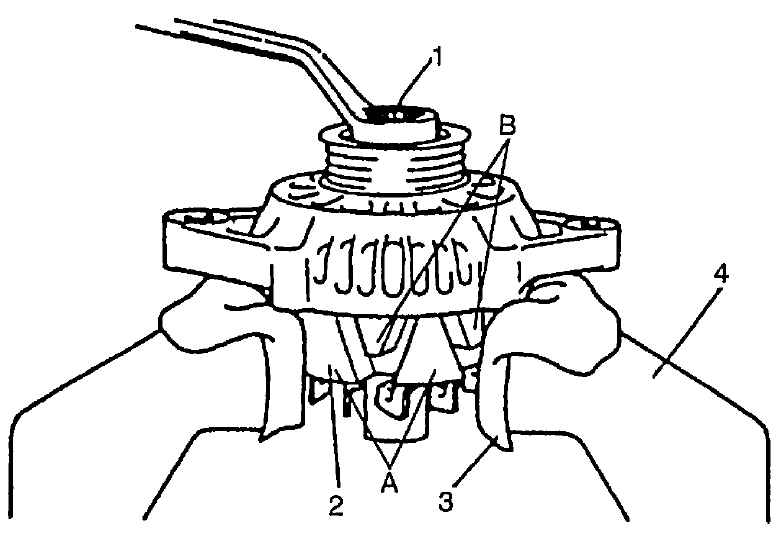

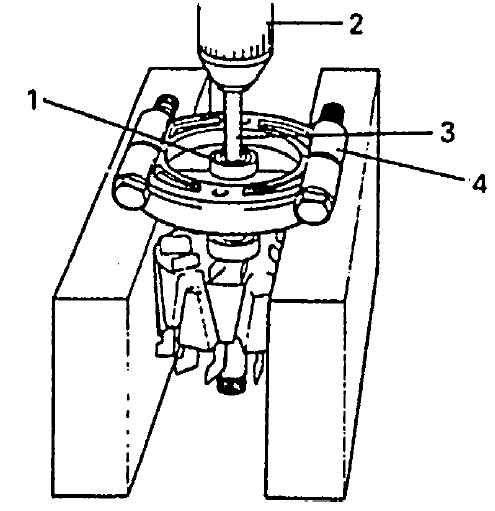

Освободите гайку шкива с помощью тисков и снимите шкив.

Используя тиски, поместите чистую ткань между ротором и тисками, чтобы не повредить ротор.
Обязательно удерживайте ротор в точке A. Не удерживайте его в зоне В поскольку она недостаточно прочная.
