20.3.4.1.2. Установка
|
|
- Установите генератор на скобу генератора.
- Затяните болты генератора.
- Крутящий момент затяжки:
- монтажный болт генератора (a): 23 Н•м (2.3 кг-м, 17.0 фунтов-фут)
- монтажный болт генератора (c): 48 Н•м (4.8 кг-м, 35.0 фунтов-фут)
- Установите ремень генератора (охлаждающего вентилятора). Обратитесь к Главе
Охлаждение двигателя или Раздел
Ремень генератора
в этой Главе.
- Установите ремень вентилятора охлаждения (только для двигателя J20). Обратитесь к Главе
Охлаждение двигателя.
- Подсоедините конечный провод "B" и муфту к генератору. Крутящий момент затяжки (b): 6.9 Н•м (0.69 кг-м, 5.0 фунтов-фут)
- Установите баллон.
- Установите шланг воздушного фильтра.
- Подсоедините отрицательный (-) кабель к батарее.
|

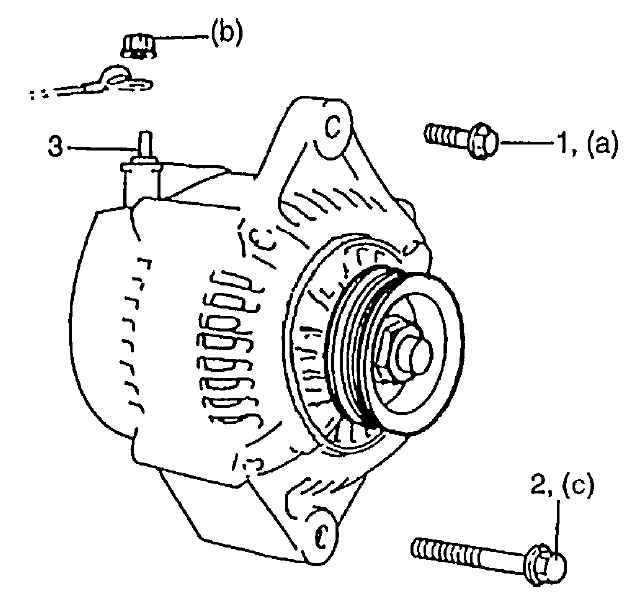

1 — верхний болт генератора (короткий)
2 — нижний болт генератора (длинный)
3 — клемма "B"
|
|
|
|
|
