19.1.3.6.8. Цепь кнопки на дверной ручке и реле обратной связи

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините «массу» от аккумуляторной батареи.

Отсоедините разъем от контроллера блокировки дверей и радиобрелка и подсоедините отрицательную клемму к аккумуляторной батарее.

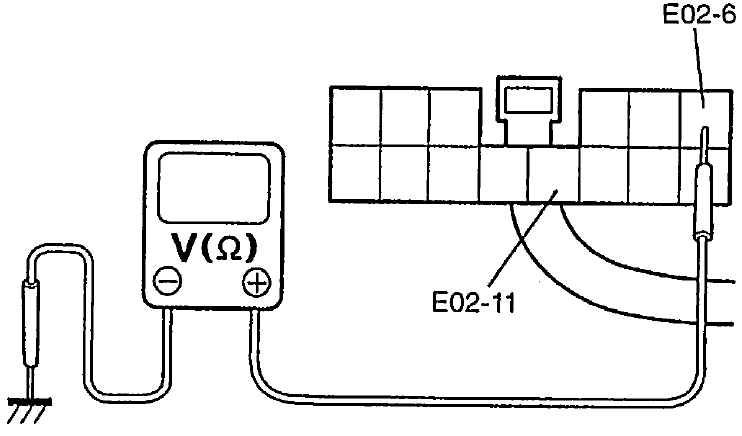

Измерьте напряжение и сопротивление на следующих клеммах и проверьте их значения на попадание в спецификацию.
Если результаты проверки удовлетворительные, то эта цепь в порядке.

Клеммы	Условие	Спецификация
Е02-6 и масса	Всегда	10 – 14 В
Е02-11 и масса	Когда дверная ручка водительского замка поднята	Разрыв
Е02-11 и масса	Когда дверная ручка водительского замка отпущена	Неразрывность
