19.1.3.9. Обогреватель переднего сиденья (если оборудован)
|
|
- Проверьте, что зажигание выключено.
- Достаньте регулирующий переключатель обогревателя сидений из центральной консоли.
- Отсоедините разъем от переключателя.
|

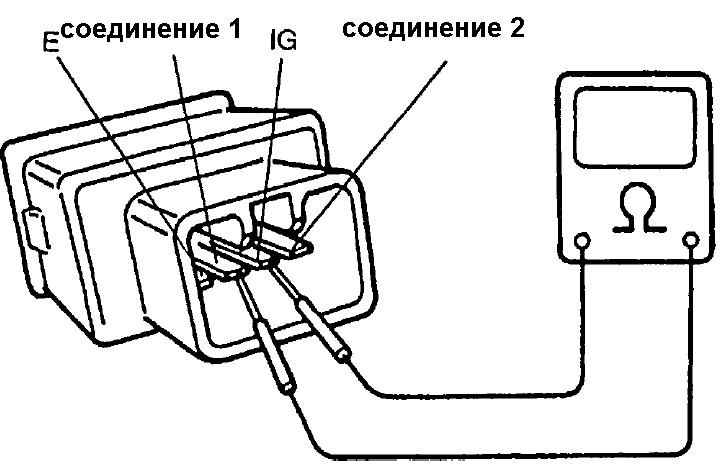

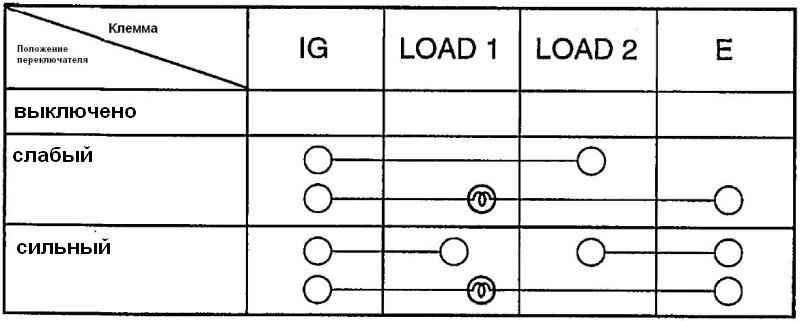

- Проверьте на неразрывность между клеммами в каждом положении переключателя. Если результаты проверки отличаются от результатов, указанных в таблице, замените переключатель.
|
|
|
Нагревательный элемент обогревателя сидений
Проверка
|
|
- Убедитесь, что регулирующий переключатель обогрева сидений находится в положении «выключено».
- Отсоедините два разъема от обогревателя под подушкой сиденья. Если под сиденьем оборудован поднос, то отсоедините разъем, находящийся между подносом и подушкой сиденья.
- Проверьте на неразрывность между клеммами как показано внизу. Если существует разрыв, замените неисправный обогреватель сидений.

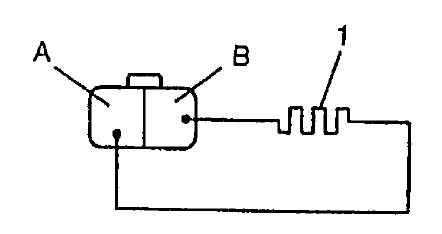

- Цепь обогревателя сидений на спинке сиденья: между A и B

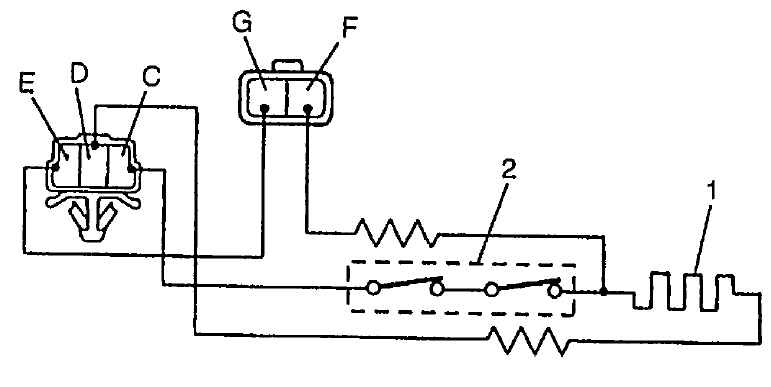

- Цепь обогревателя сидений на сиденье:
- между C и D
- между D и F
- между E и G
|
1 — нагревательный элемент обогревателя сидений
|
|
1 — нагревательный элемент обогревателя сидений
2 — термостат
|
|
|
|
|
