19.1.3.5. Система блокировки замков (если не установлена система, позволяющая попасть в салон автомобиля без ключа)Проверьте переключатель на неразрывность между клеммами во всех положениях переключателя.
|

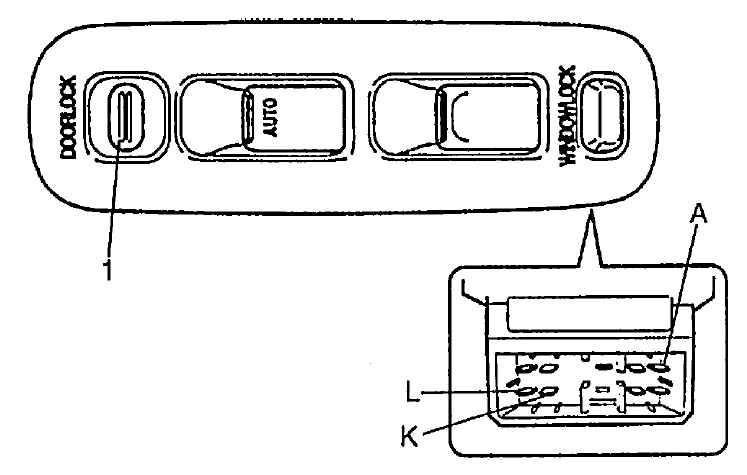

1 — переключатель блокировки дверей
|
Контроллер блокировки дверей
|
|
- Поверните ключ в положение «закрыть» с водительской стороны, все двери, оснащенные механической блокировкой, должны закрыться.
- Поверните ключ в положение «открыть» с водительской стороны, проверьте, что открылась только водительская дверь.
- Еще раз поверните ключ в водительской двери в положение «открыто» и задержите его в этом положении на 5 секунд, проверьте, что открылись все двери.
- Если результаты проверки п.1 и 2 удовлетворительные, то исполнительный механизм блокировки замков и контроллер в порядке. Если результаты проверки не удовлетворительные, то выполните следующий пункт 3 проверки.
- Отсоедините «массу» от батареи.
- Отсоедините разъем от контроллера системы блокировки замков.
|

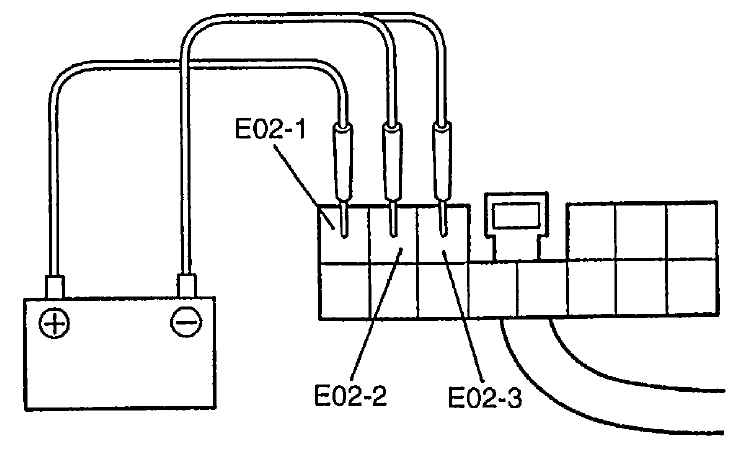

- Подключите положительный вывод 12 В. батареи к клемме Е02-1, и отрицательный вывод батареи к клемме Е02-2 и Е02-3. Проверьте, что все двери, оснащенные приводом замков, закрылись.
|
- Если результаты проверки неудовлетворительные, то почините цепь и проведите проверку еще раз. Если результаты проверки удовлетворительные, то выполните следующий пункт.
- Подключите «массу» к аккумуляторной батарее.
|

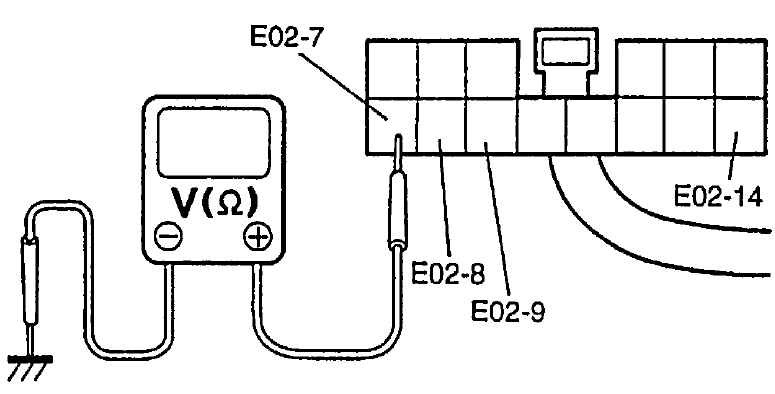

- Проверьте, что значения напряжения и сопротивления между следующими клеммами, соответствуют спецификации.
|
|
Клеммы
|
Условие
|
Спецификация
|
|
К02-7 и «масса»
|
Всегда
дверной переключатель системы блокировки замков
|
10 – 14 В
|
|
Е02-14 и «масса»
|
Всегда
|
Неразрывность
|
|
Е02-8 и «масса»
|
Когда переключатель системы блокировки замков на водительской двери находится в положении «выключено»
|
Разрыв
|
|
Когда переключатель системы блокировки замков на водительской двери находится в положении «заблокировано»
|
Неразрывность
|
|
Е02-9 и «масса»
|
Когда переключатель системы блокировки замков на водительской двери находится в положении «выключено»
|
Разрыв
|
|
Когда переключатель системы блокировки замков на водительской двери находится в положении «разблокировано»
|
Неразрывность
|
- Если результаты проверки неудовлетворительные, то почините цепь и проведите проверку еще раз. Если результаты проверки удовлетворительные, то замените контроллер.
|
|
Переключатель дверного замка (водительской двери)
|

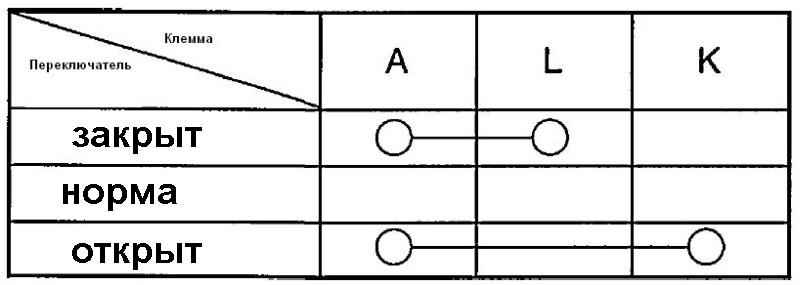

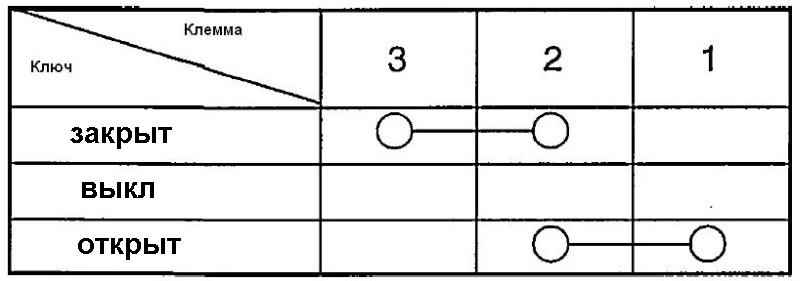

Проверьте переключатель на неразрывность между клеммами при выполнении действий. |

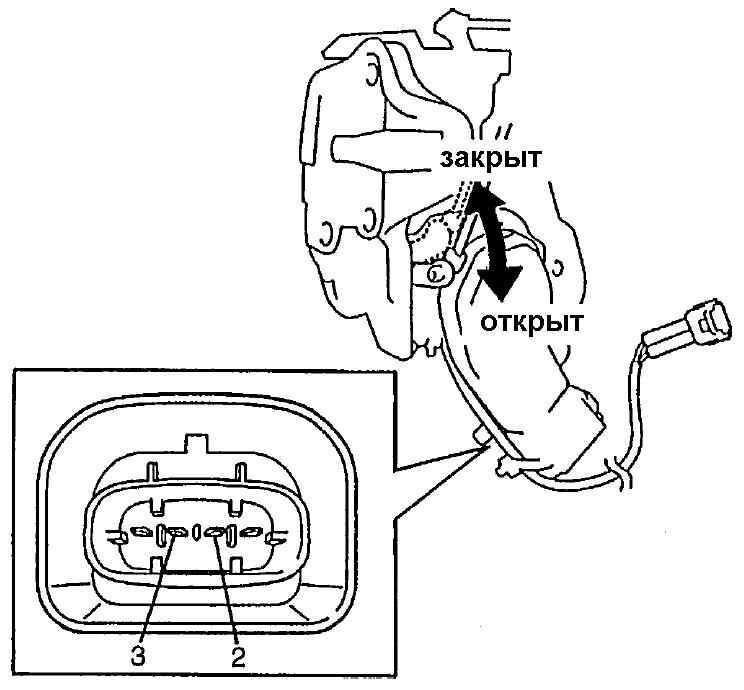

Исполнительный механизм блокировки дверей
|
|

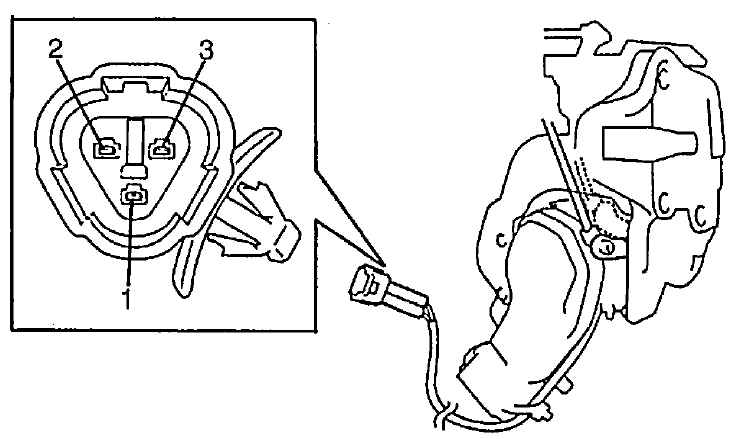

- Отсоедините разъем от исполнительного механизма блокировки дверей.
|

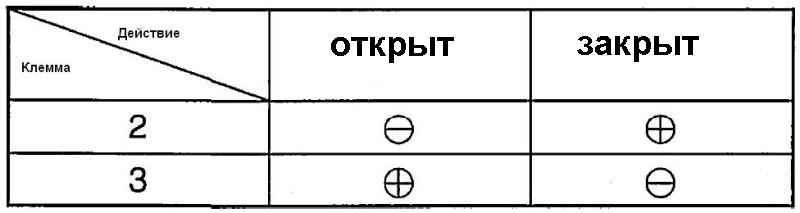

- Подсоедините положительную и отрицательную клеммы аккумуляторной батареи 12 В к клеммам исполнительного механизма замка и проверьте работу. Если действие не происходит, как описано в таблице ниже, то исполнительный механизм блокировки дверей необходимо заменить.
|
|
|
|
