19.1.3.2. Электромотор стеклоочистителя
|
|

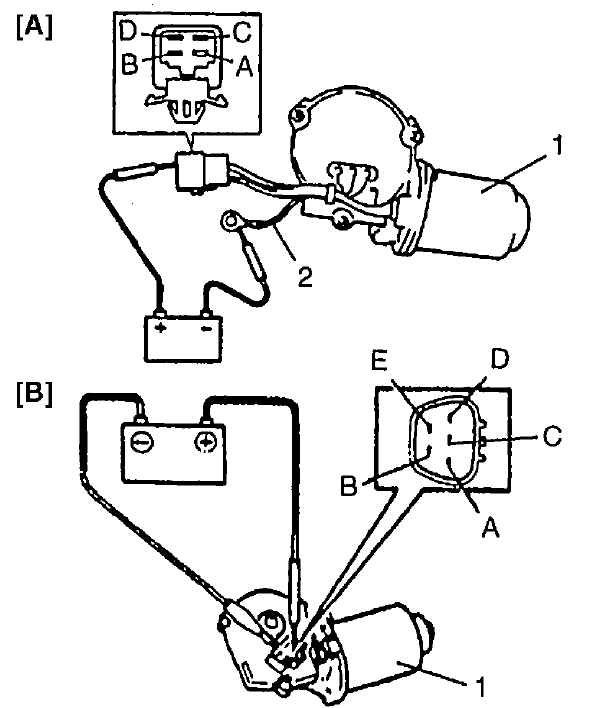

- Как показано на рисунке ниже, используйте батарею 12 В, чтобы подсоединить положительный вывод к клемме «А» и отрицательный вывод к черному проводу (2) (для типа «А») или к клемме «Е» (для типа «В»).
|
A — тип А
B — тип В
|
- Если мотор (1) работает на низких оборотах (45 – 55 мин-1), то это нормальное состояние. Для проверки работы на высоких оборотах, подсоедините положительный вывод батареи к клемме «В» и отрицательный вывод к черному проводу (2) (для типа «А») или к клемме «Е» (для типа «В»). Если мотор работает на высоких оборотах (67 – 83 мин-1), то это нормальное состояние.
- Проверка автоматического выключения.
- Подсоедините положительный вывод 12 В батареи к клемме «А» мотора стеклоочистителя (1) и отрицательный вывод к черному проводу (2) (для типа «А») или к клемме «Е» (для типа «В») и включите стеклоочиститель.
- Отключите клемму «А» от батареи и выключите стеклоочиститель.

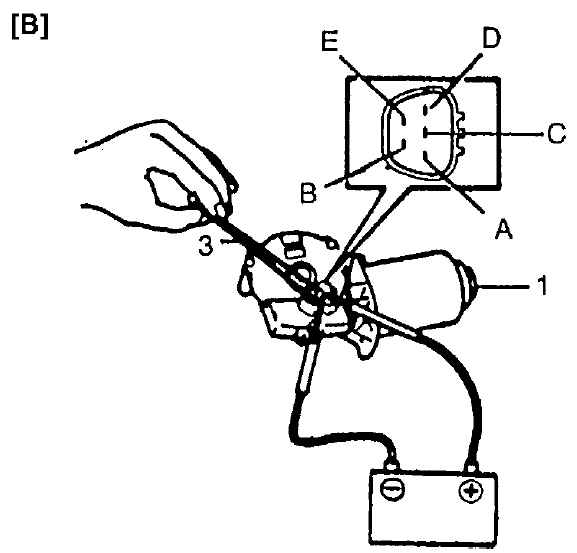

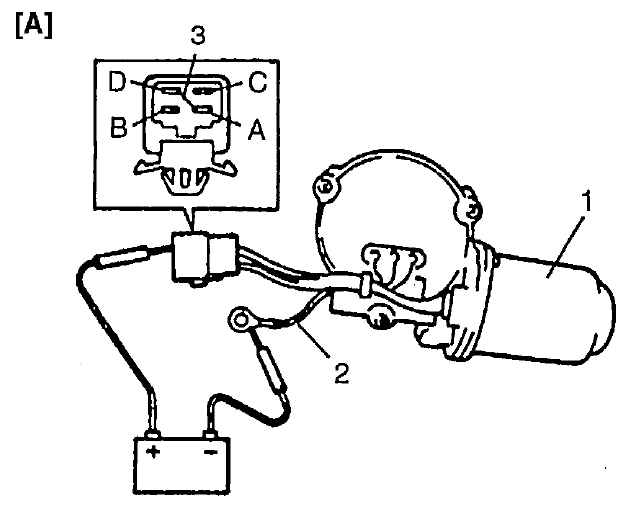

- Соедините между собой клеммы «А» и «D» с помощью соединительного провода (3) и подключите клемму «С» к положительному выводу батареи. Обратите внимание на то, что мотор стеклоочистителя срабатывает один раз и останавливается в конечном положении.
- Повторите процедуры a – c несколько раз и проверьте, что мотор всегда останавливается в этом положении.
|
A — тип А
|
|
B — тип В
|
|
|
|
|
