19.1.3.6.5. Цепь подачи питания и заземление

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините «массу» от аккумуляторной батареи.

Отсоедините разъем от контроллера блокировки дверей и радиобрелка и подсоедините отрицательную клемму к аккумуляторной батарее.

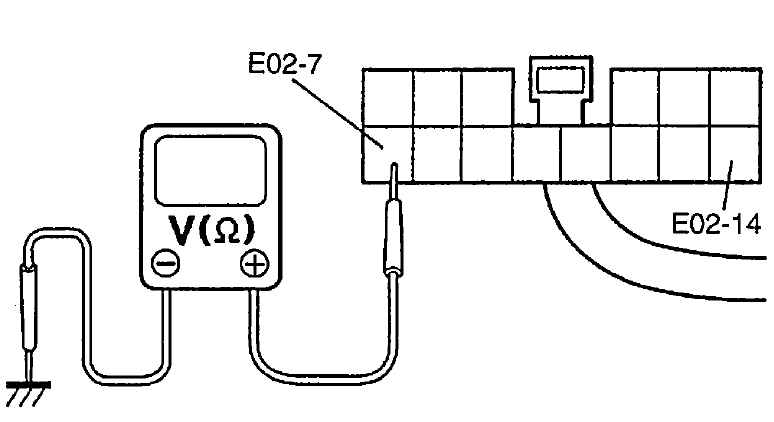

Измерьте напряжение и сопротивление на следующих клеммах и проверьте их значения на попадание в спецификацию.
Если результаты проверки удовлетворительные, то эта цепь в порядке.

Клеммы	Условие	Спецификация
Е02-7 и масса	Всегда	10 – 14 В
Е02-14 и масса	Всегда	Неразрывность
