19.1.3.6.7. Цепь выключателя зажигания и дверных переключателей

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините «массу» от аккумуляторной батареи.

Отсоедините разъем от контроллера блокировки дверей и радиобрелка и подсоедините отрицательную клемму к аккумуляторной батарее.

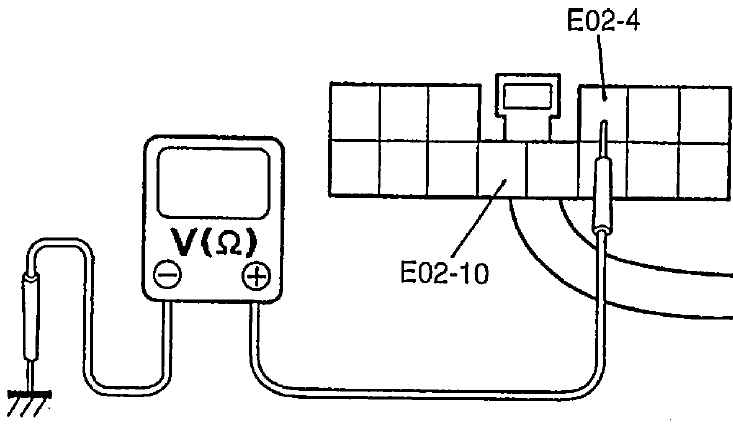

Измерьте напряжение и сопротивление на следующих клеммах и проверьте их значения на попадание в спецификацию.
Если результаты проверки удовлетворительные, то эта цепь в порядке.

Клеммы	Условие	Спецификация
Е02-4 и масса	Когда выключатель зажигания находится в положении «выключено»	0 В
Е02-4 и масса	Когда выключатель зажигания находится в положении «включено»	10 – 14 В
Е02-10 и масса	Когда все двери закрыты	Разрыв
Е02-10 и масса	Когда хотя бы одна дверь открыта	Неразрывность
