19.1.3.6.6. Цепь ключа дверного замка и переключателя блокировки дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините «массу» от аккумуляторной батареи.

Отсоедините разъем от контроллера блокировки дверей и радиобрелка.

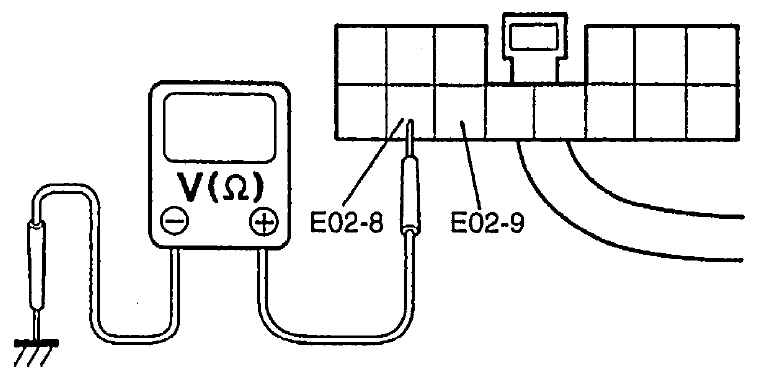

Проверьте цепь на неразрывность между клеммами во всех состояниях.
Если результаты проверки удовлетворительные, то эта цепь в порядке.

Клеммы	Условие	Спецификация
Е02-8 и масса	Когда блокирующий переключатель в водительской двери находится в положении «выключено»	Разрыв
Е02-8 и масса	Когда блокирующий переключатель в водительской двери находится в положении «заблокировано»	Неразрывность
Е02-9 и масса	Когда блокирующий переключатель в водительской двери находится в положении «выключено»	Разрыв
Е02-9 и масса	Когда блокирующий переключатель в водительской двери находится в положении «разблокировано»	Неразрывность
