19.1.3.6.4. Цепь исполнительного механизма блокировки замков

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините «массу» от аккумуляторной батареи.
Отсоедините разъем от контроллера блокировки дверей и радиобрелка.

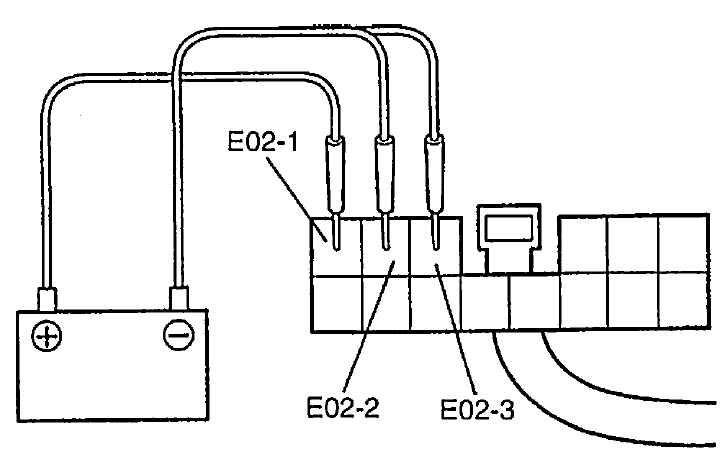

Подключите положительный вывод 12 В. батареи к клемме Е02-1 и отрицательный вывод к клемме Е02-2 и Е02-3.

Проверьте, что все двери блокируются.
Если результат проверки удовлетворительный, то эта цепь в порядке.
