2.58.4. Освещение багажного отсека

ОБЩИЕ СВЕДЕНИЯ

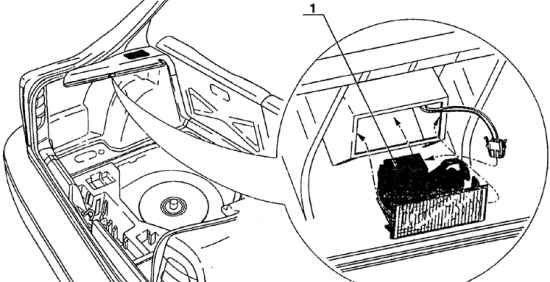

Фонарь для освещения багажного отсека

1 – фонарь для освещения багажного отсека.

Фонарь, размещенный в отсеке для багажа, имеет корпус из прозрачной пластмассы с контактами для лампы-софита 10 Вт и двухполюсного разъема. На корпусе фонаря находятся упругий пластмассовый пистон, которым фонарь крепится в отверстии боковой пластмассовой панели. Фонарь помещен на левой стороне в направлении движения за динамиком. Фонарь багажного отсека является стандартным оснащением автомобилей всех модификаций.
