2.58.3. Панели интерьера

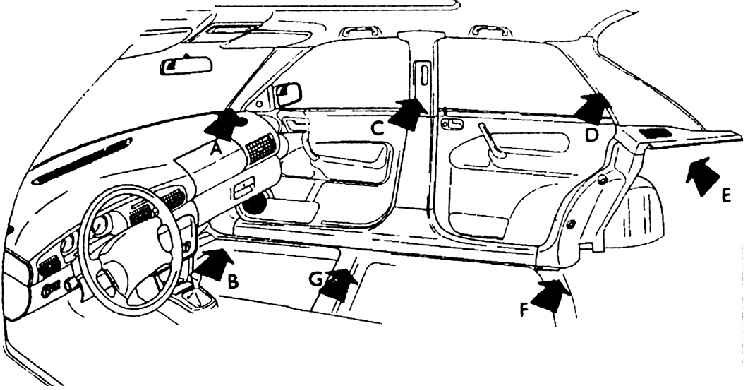

А – панель передней стойки (верхняя часть);

В – панель передней стойки (нижняя часть);

С – панель средней стойки из двух частей;

D – панель задней стойки;

Е – боковая панель в сборе;

F – кроющая панель задней стойки;

G – панель порога

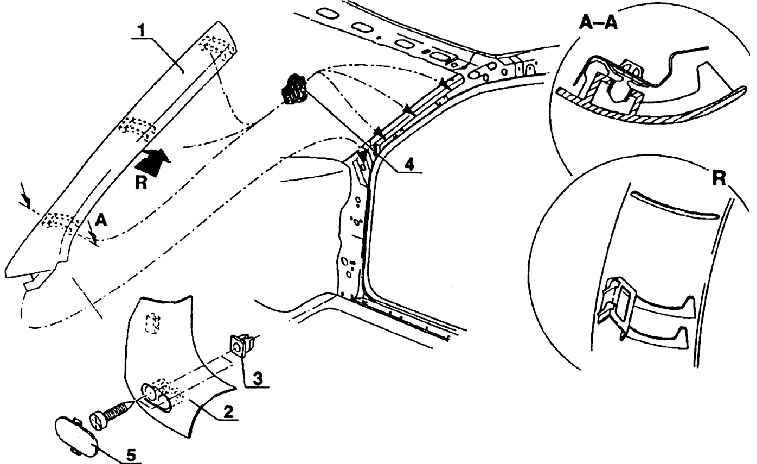

1 – верхняя часть панели;

2 – нижняя часть панели;

3 – пистон;

4 – пистон;

5 – крышка болта

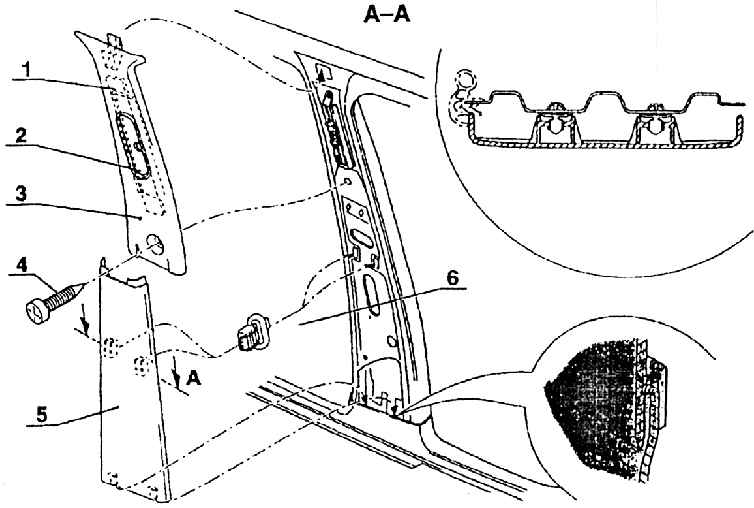

1 – сдвижная крышка;

2 – крышечка;

3 – верхняя часть панели;

4 – винт;

5 – нижняя часть панели;

6 – пистон

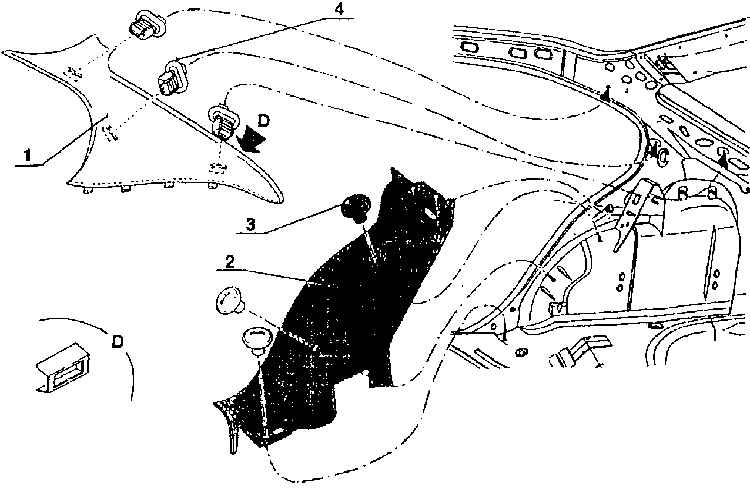

1 – верхняя часть панели задней стойки;

2 – нижняя часть панели задней стойки;

3 – пластмассовая гайка;

4 – пистон

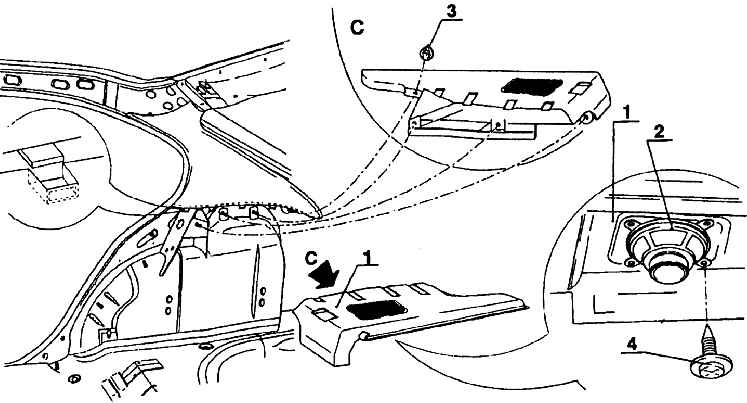

1 – боковая обкладка,

2 – динамик;

3 – пистон;

4 – винт

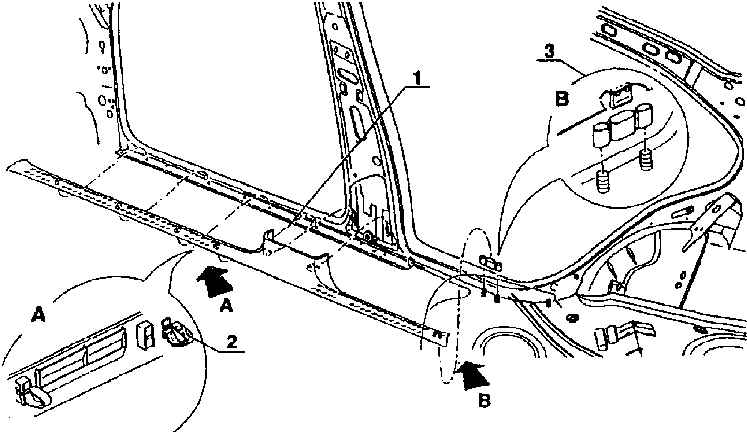

1 – планка порога;

2 – зажим;

3 – зажим

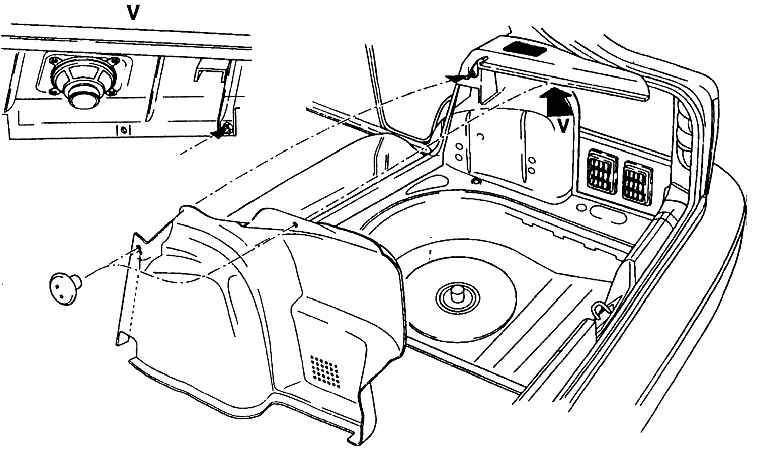

1 – кожух держателя замка крышки – средний;

2 – кожух держателя замка крышки – внешний;

3 – пистон;

4 – винт

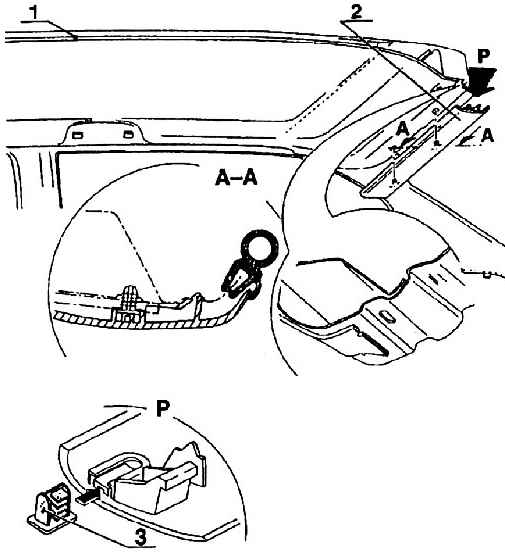

1 – накладка профильная кровельная;

2 – накладка завершающая задняя;

3 – пистон (5х)

Панели интерьера служат облицовкой стоек, порогов, задних подкрылков, потолка и  замковой части крышки багажного отсека. Панели изготовлены из полипропилена,  модифицированного тальком. Цвет панелей одинаково серый. Крепление панели осуществляется либо привинчиванием болтами к листу с  последующим закрытием их пластмассовыми крышками, либо разными пистонами, в  случае необходимости прямо втыкаемыми элементами крепления на панелях в  отверстия в кузове. Некоторые панели захлестываются другими панелями. Рис. Панели  боковых стен салона представляет собой вид на боковую сторону кабины с  обозначением отдельных панелей. Другие рисунки изображают отдельные панели,  включая способы их крепления.
