2.53.5. Фонарь освещения ГОЗ

ОБЩИЕ СВЕДЕНИЯ

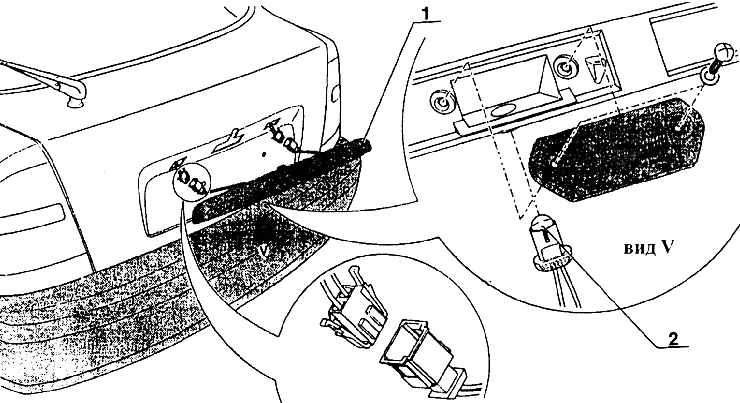

Монтаж фонаря освещения ГОЗ

1 – накладка освещения ГОЗ;

2 – лампа

Государственный опознавательный знак освещается двумя фонарями, являющимися деталями декоративной накладки задней откидной двери. В накладке всего двумя болтами закреплено стекло (прозрачное органическое стекло с насечкой), уложенное на резиновое уплотнение. Патрон с лампами вставляется упругими пистонами в монтажные отверстия. Двухполюсным разъемом патрон подсоединяется к электропроводке автомобиля. Кабель проходит по высечке листа крышки багажного отсека.
