2.53.3. Фонарь бокового указателя поворота

ОБЩИЕ СВЕДЕНИЯ

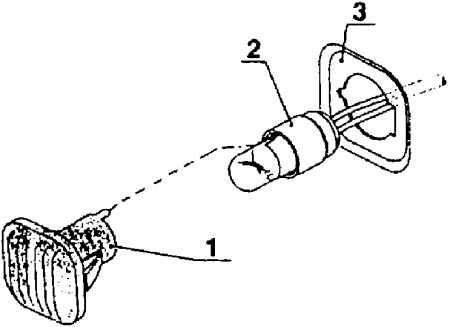

Фонарь бокового указателя поворота

1 – фонарь бокового указателя поворота;

2 – патрон с лампой;

3 – отверстие в переднем крыле

Фонарь бокового указателя поворота сварен из пластмассового корпуса и оранжевой крышки из органического стекла. Фонарь без уплотнения посажен упругими пистонами в отверстие с углублением в переднем крыле. Он одинаков для правой и левой стороны. В корпусе имеется цилиндрическое отверстие для посадки патрона безцокольной лампы 5 Вт. Патрон с лампой являются частью электропроводки автомобиля.
