2.51.3. Замок зажигания

ОБЩИЕ СВЕДЕНИЯ

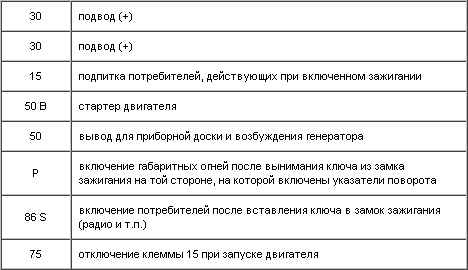

Замок зажигания вставлен в отливку замка управления в качестве монтажной единицы кабельной электропроводки. С проводкой она соединена круговым разъемом. Он управляется плоским патентованным ключом. На задней стороне бокса находятся следующие разъемы.

* После вытаскивания ключа из замка зажигания и откидывания рычажка указателей поворота (на правую или левую сторону) зажигаются не указатели поворота, а габаритные огни, а именно либо на левой, либо на правой стороне. Таким образом можно при длительной парковке и обязанности включения габаритных огней экономить электроэнергию.
