2.51.1. Панель предохранителей и панель реле

Микропанель:

1 – реле звукового сигнала;

2 – реле контура X (разгрузочное реле, которое при запуске двигателя отсоединяет всех потребителей кроме габаритных огней);

3 – реле переднего стеклоочистителя;

4* –реле системы ЕКР для карбюраторного двигателя;

* – реле свечи накаливания в дизельных двигателях;

5 – реле главное (дизельный двигатель);

6 – не занято;

А – не занято;

В – обеспечение электрических опускателей окон (30 А)

Добавочная панель:

1 – не занято;

2 – не занято;

3 – не занято;

4 – реле для включения отопления левого сидения;

5 – реле для включения отопления правого сидения;

6 – не занято;

7 – не занято;

8 – не занято;

9 – не занято;

10 – не занято;

11 – реле для автоматической коробки передачАG 4;

12 – реле для смывателей передних фар;

13* – реле для кондиционера;

* – реле вентилятора отопления

Позиции А, В, С, D, Е – не заняты.

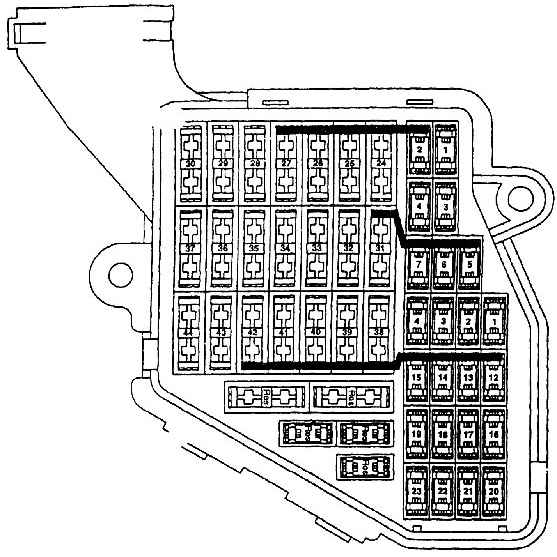

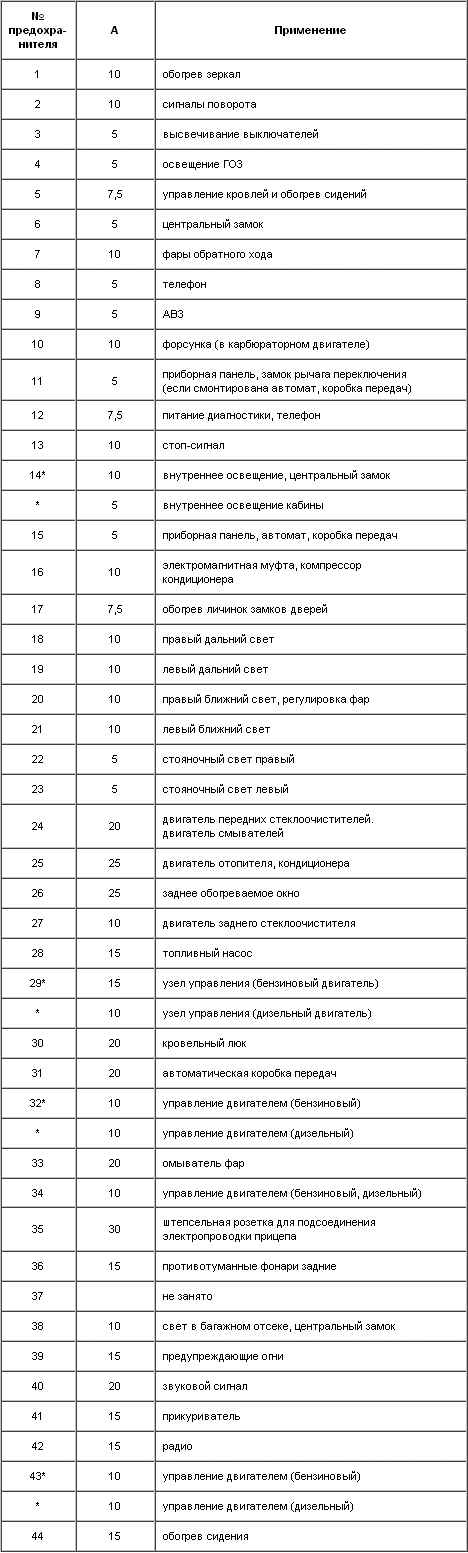

Размещение предохранителей в этой панели приведено на рис. Панель предохранителей  для автомобиля с рулевым управлением на левой стороне. Во всех типах и версиях  автомобилей не задействованы все клеммы предохранителей. При их подсоединении  руководствуются спецификацией оснащения.

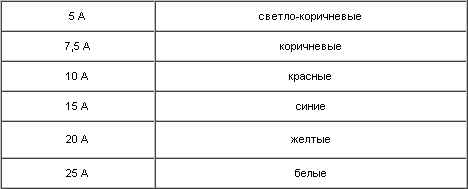

Предохранители, используемые в панели, – двух типов. В клеммы позиций от 1 до 23  вставляются маленькие ножевые подковообразные предохранители  (минипредохранители), в клеммы позиций от 24 до 44 классические ножевые  подковообразные предохранители.

Панель реле в основном исполнении одностворчатая, заполненная релейными элементами. В автомобилях с более богатым оснащением поставлена еще одна панель – добавочная, заполненная классическими релейными элементами.

Панель в основном исполнении имеет пять винтовых клемм для подвода тока.

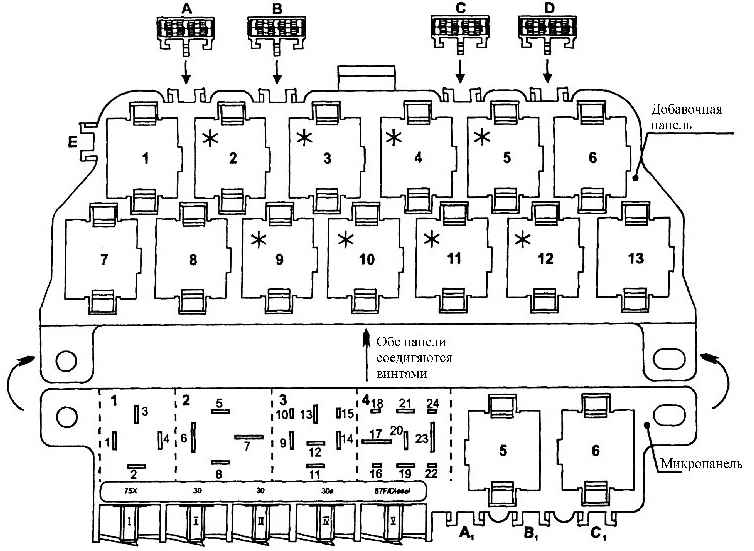

Обе панели (для автомобиля с рулевым управлением на левой стороне) представлены на рис. Панели реле.
