2.34.3. Выведение газа из газонаполненного амортизатора

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

Возможно зажимать амортизатор лишь на указанном расстоянии, иначе грозит опасность получения травмы!

Для резки пользоваться защитными очками.

В ходе резания закрывать место разреза тряпкой.

Ликвидировать масло и замасленные тряпки в соответствии с действующими правилами по защите окружающей среды.

ПОРЯДОК ВЫПОЛНЕНИЯ

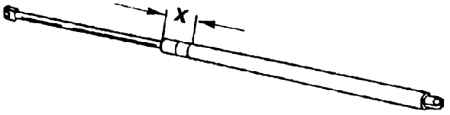

1. Зажать газонаполненный амортизатор в тиски на расстоянии х = 50 мм.

2. Надрезать цилиндр газонаполненного амортизатора в первой трети его длины (измеряется от края цилиндра на ширине штока).
