2.34.2. Разборка газонаполненного амортизатора

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

В случав повторного использования газонаполненного амортизатора нельзя полностью вытащить хомут крепления из сферического вкладыша газонаполненного амортизатора, а то имело бы место его повреждение.

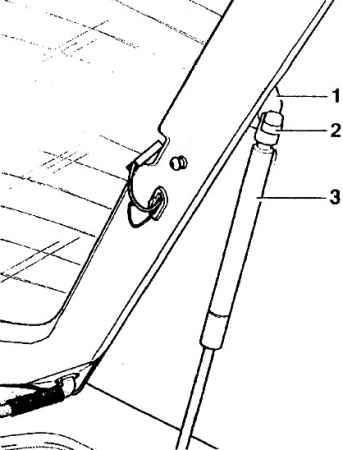

Разборка газонаполненного амортизатора

1 – крепежный уголок с шаровым шарниром;

2 – хомут крепления;

3 – газонаполненный амортизатор

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Открыв крышку багажника, подпереть ее.

2. Приподняв с помощью отвертки хомут крепления 2, снять газонаполненный амортизатор с шарового шарнира крепежного уголка.
