2.32.2. Замена передней стенки кузова

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

Нет надобности в разъединении контура с циркуляцией охлаждающей жидкости для охлаждения двигателя и охлаждающего контура кондиционера, если закрепить радиатор и конденсатор подходящим образом на двигателе.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Демонтировать бампер.

2. Демонтировать переднюю фару.

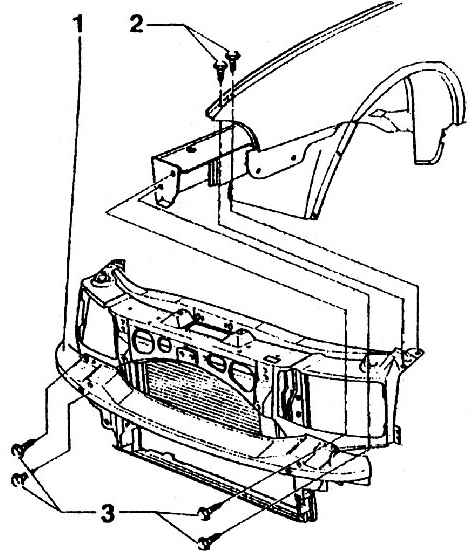

3. Вывернуть крепежные винты 2 и 3 передней стенки кузова 1.

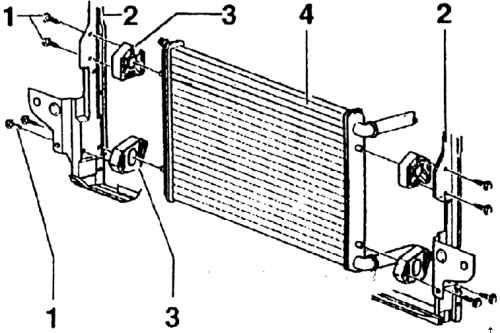

4. Вывинтив винты 1 кронштейна крепления радиатора 3, закрепить радиатор 4 подходящим образом на двигателе. Снять модуль передней стенки кузова 2 в переднем направлении.

5. Демонтировать остальные установленные детали передней стенки.

Сборка

Сборку производят в обратной последовательности действий.
