2.32.3. Разборка и сборка переднего крыла

ОБЩИЕ СВЕДЕНИЯ

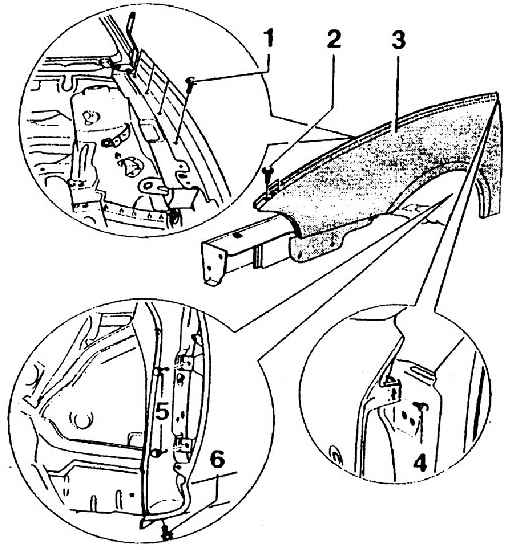

Переднее крыло

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разобрать передний бампер.

2. Извлечь вкладыш колесной ниши (крыла).

3. Демонтировать передний фонарь указателя поворота и боковой повторитель указателя поворота.

4. Вывинтить крепежные винты 2 модуля передней стенки кузова на соответствующей стороне.

5. Вывинтить верхние крепежные винты 1.

6. Вывернув остающиеся крепежные винты 4, 5 и 6, снять крыло 3.

7. Прежде, чем привинчивать крыло обратно, нужно в точках примыкания на участке кожуха переднего колеса и стойки А подложить под винты по одной цинковой прокладке, например, "АКL 381 035 50".
