Проследить путь электрического тока от аккумуляторной батареи через предохранитель
или переключатель до потребителя можно без особых трудностей после ознакомления
с соответствующей электросхемой. Чтобы облегчить этот процесс, схемы логично
разделены на отдельные электрические группы.
Цвета проводов (сокращенно): BA — белый; BE — синий; BJ — бежевый; CY — прозрачный;
GR — серый; JA — желтый; MA — коричневый; NO — черный; OR — оранжевый; RG —
красный; SA — розовый; VE — зеленый; VI — фиолетовый.
Сечения провода: об этом Вы не найдете в электросхемах никаких данных. В случае
ремонта провода его сечение должно измеряться «на месте».
Номера: вставленные цифры обозначают электрические узлы; вставленные цифры с
буквами указывают на контактное соединение
101
| Прикуриватель |
103
| Генератор |
104
| Замок зажигания |
107
| Аккумулятор |
108
| Катушка зажигания |
109
| Бортовой компьютер |
111
| Транзисторный модуль устройства зажигания |
113
| Прерыватель работы переднего очистителя |
117
| Предупредительный сигнал «Включен свет» |
118
| Электронное управление ABS |
119
| Электронное управление автоматической коробкой передач |
120
| Электронное управление впрыска |
121
| Переключатель задних противотуманных фар |
122
| Переключатель передних противотуманных фар |
123
| Переключатель электронной блокировки дверей |
125
| Переключатель аварийных огней |
126
| Переключатель холодного воздуха |
127
| Переключатель омывателя заднего стекла |
128
| Переключатель нагрева заднего стекла |
132
| Переключатель левого стеклоподъемника |
133
| Переключатель правого стеклоподъемника |
134
| Переключатель электрической регулировки наружного зеркала |
137
| Реле указателя поворотов |
138
| Электродвигатель блокировки задней правой двери |
139
| Электродвигатель блокировки задней левой двери |
140
| Электродвигатель блокировки двери водителя |
141
| Электродвигатель блокировки двери переднего пассажира |
142
| Электродвигатель блокировки крышки багажника |
145
| Переключатель омывателя и стеклоочистителя переднего стекла |
146
| Датчик камеры сгорания |
147
| Датчик давления всасывающей трубы |
148
| Датчик давления масла |
149
| Датчик положения ВМТ и импульсный датчик |
150
| Датчик угловой скорости правого заднего колеса |
151
| Датчик угловой скорости левого заднего колеса |
152
| Датчик угловой скорости правого переднего колеса |
153
| Датчик угловой скорости левого переднего колеса |
154
| Переключатель освещения крышки багажника |
155
| Переключатель света заднего хода |
156
| Переключатель сигнализации стояночного тормоза |
160
| Переключатель стоп-сигналов |
161
| Переключатель освещения вещевого ящика |
162
| Датчик расхода топлива (бортовой компьютер) |
163
| Стартер |
164
| Вентилятор холодного воздуха |
165
| Освещение багажника |
166
| Правая лампа, освещающая задний номерной знак |
167
| Левая лампа, освещающая задний номерной знак |
168
| Освещение вещевого ящика |
172
| Лампа задняя правая |
173
| Лампа задняя левая |
174
| Противотуманный свет задний правый |
175
| Противотуманный свет задний левый |
176
| Противотуманный свет передний правый |
177
| Противотуманный свет передний левый |
178
| Дверной переключатель освещения задний правый |
179
| Дверной переключатель освещения задний левый |
180
| Дверной переключатель со стороны водителя |
181
| Дверной переключатель со стороны переднего пассажира |
182
| Свет заднего хода правый |
183
| Свет заднего хода левый |
184
| Габаритный свет передний правый |
185
| Габаритный свет передний левый |
188
| Вентилятор радиатора |
191
| Динамик в двери передней правой |
192
| Динамик в двери передней левой |
193
| Форсунка 1 |
194
| Форсунка 2 |
195
| Форсунка 3 |
196
| Форсунка 4 |
199
| Датчик уровня топлива |
200
| Нагрев заднего стекла |
203
| Подъемник в двери водителя |
204
| Подъемник правой передней двери |
205
| Переключатель давления масла |
206
| Трехпозиционный переключатель давления кондиционера |
207
| Датчик минимального уровня тормозной жидкости |
208
| Модуль зажигания |
209
| Совмещенный переключатель |
210
| Часы |
211
| Двигатель очистителя заднего стекла |
212
| Двигатель очистителя переднего стекла |
213
| Внутреннее освещение |
216
| Фрикционные накладки правые передние (тормоз) |
217
| Фрикционные накладки левые передние (тормоз) |
218
| Топливный насос |
220
| Насос омывателя заднего стекла |
221
| Насос омывателя переднего стекла |
222
| Потенциометр дроссельной заслонки |
223
| Потенциометр регулировки холостого хода |
225
| Гнездо диагностики |
226
| Правая фара |
227
| Левая фара |
228
| Регулятор холостого хода |
230
| Реле задних противотуманных огней |
231
| Реле передних противотуманных огней |
232
| Реле стартера |
234
| Реле вентилятора радиатора |
235
| Реле нагрева заднего стекла |
236
| Реле топливного насоса или клапанов впрыска |
238
| Реле безопасности устройства впрыска |
239
| Электрическая регулировка наружного зеркала со стороны водителя |
240
| Электрическая регулировка наружного зеркала со стороны пассажира |
241
| Реостат или шунт освещения индикаторной группы |
242
| Лямбда-зонд |
243
| Датчик уровня масла |
244
| Датчик температуры охлаждающей жидкости |
246
| Отключающий клапан (дизель) |
247
| Панель приборов |
248
| Термовыключатель вентилятора радиатора |
249
| Приемник инфракрасных сигналов центрального замка |
250
| Импульсный датчик и датчик положения ВМТ и частоты оборотов двигателя |
253
| Динамик правый |
253
| Динамик левый |
254
| Лампа указателя поворота правая |
254
| Лампа указателя поворота левая |
257
| Устройство предварительного нагрева |
258
| Свечи накаливания |
259
| Тепловой включатель вентилятора радиатора |
260
| Коробка предохранителей |
261
| Радио |
262
| Вентилятор радиатора (модели с кондиционером) |
264
| Реле задержки срабатывания центрального замка |
265
| Переключатель внутреннего освещения для чтения |
272
| Датчик температуры всасываемого воздуха |
273
| Датчик частоты оборотов выходящего вала автоматической коробки передач |
274
| Клапан ускоренного холостого хода |
275
| Реле времени вспомогательного топливного насоса |
279
| Реле, запускающее систему перекачки топлива после выключения двигателя |
281
| Реле ближнего света |
289
| Реле габаритных огней (экспорт) |
290
| Реле ближнего света (экспорт) |
296
| Реле передних противотуманных огней |
306
| Тепловой включатель коррекции зажигания |
319
| Группа переключателей кондиционера |
320
| Вентилятор охладителя (для машины с кондиционером) |
321
| Резистор вентилятора охладителя (для машины с кондиционером) |
325
| Дистанционный пульт радио |
339
| Клапан холодного запуска |
349
| Распределитель зажигания |
361
| Гидравлическая система AБС |
382
| Реле всасывающего коллектора |
397
| Вентилятор охлаждения карбюратора |
403
| Звуковой сигнал |
406
| Тепловой переключатель устройства предварительного нагрева |
427
| Устройство управления противоугонной системой |
442
| Сирена противоугонного устройства |
459
| Временной прерыватель заднего очистителя |
466
| Группа шунтов |
469
| Переключатель для инструктора |
492
| Радиотелефон |
565
| Узел дроссельной заслонки |
567
| Насос охлаждающей жидкости |
568
| Временной переключатель насоса охлаждающей жидкости |
578
| Электромагнитный клапан рециркуляции ОГ (дизель) |
582
| Электрический термовыключатель насоса охлаждающей жидкости |
589
| Топливный насос высокого давления (ТНВД) (дизель) |
599
| Реле замедленного действия электрического насоса охлаждающей жидкости
|

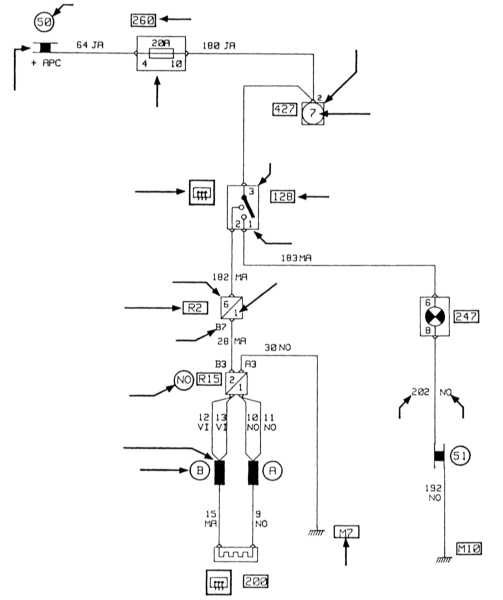

На рисунке показаны пояснения к различным символам электросхемы. Это облегчит
Вам поиск и идентификацию отдельных узлов и пояснит их назначение. При этом
старайтесь не путаться в относящихся к узлам цифровых и буквенных обозначениях
(например, для соединений штырьковой колодки посредством обжима), так как у
нас нет более подробных электросхем.
