13.26.7. Освещение

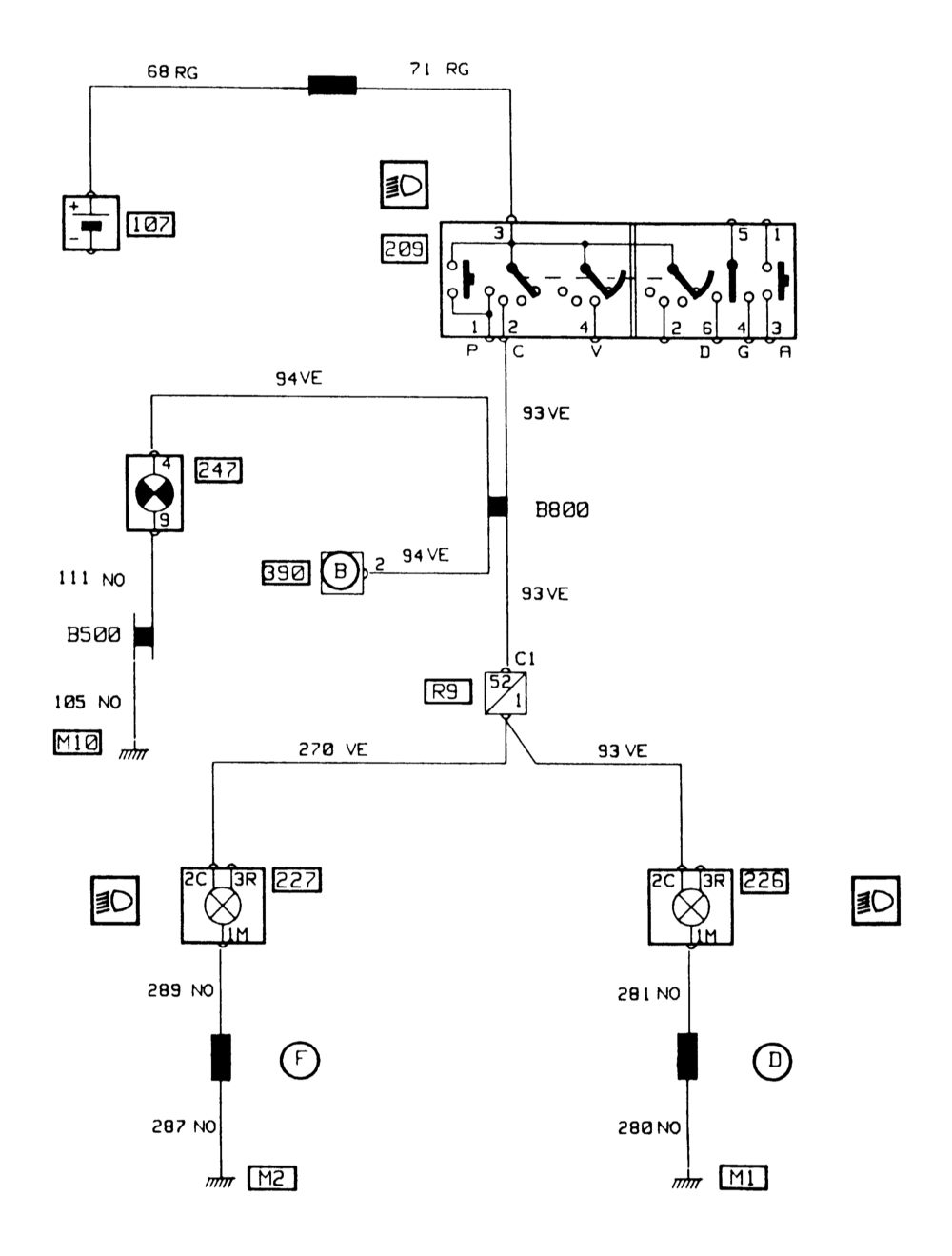

Ближний свет

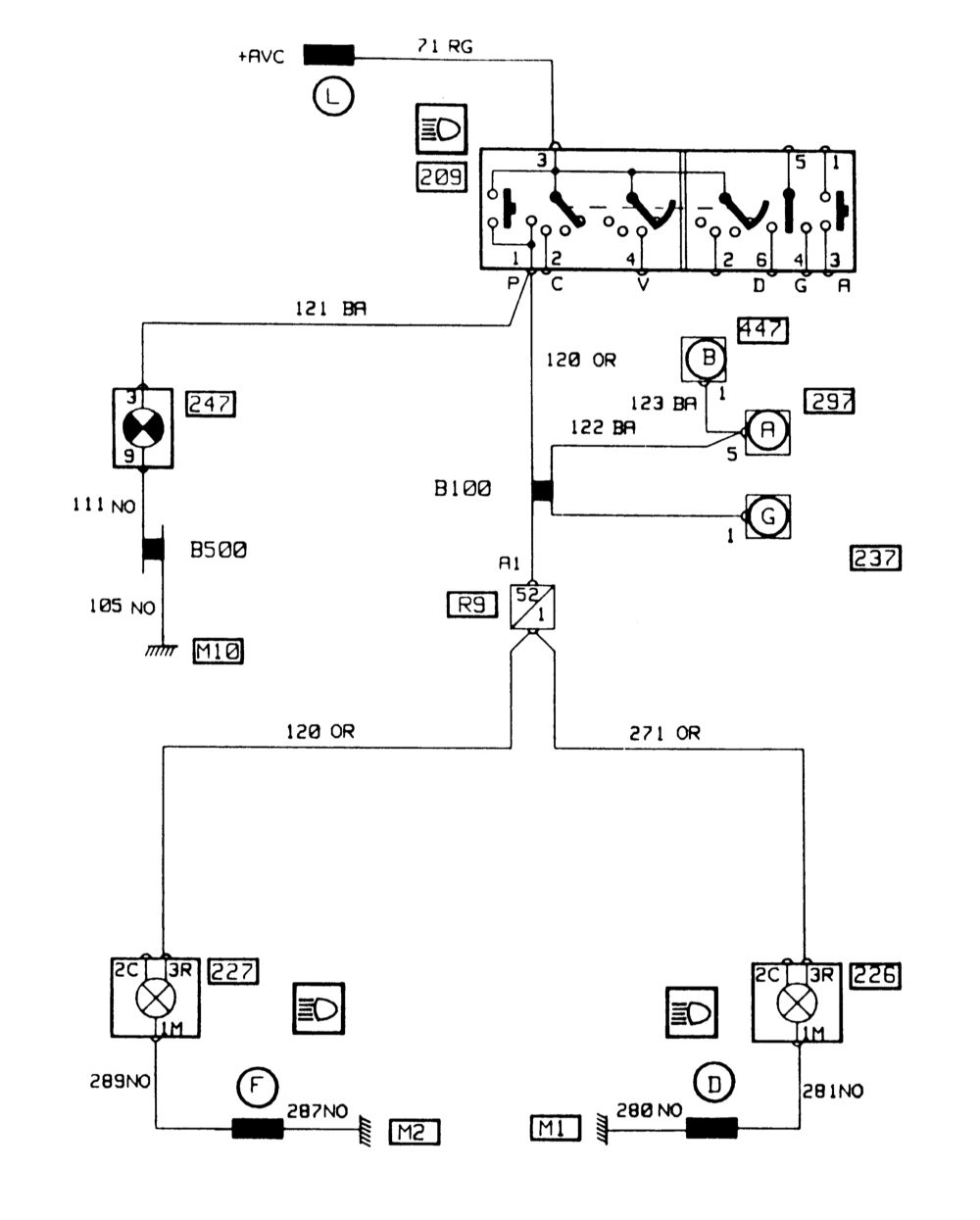

Дальний свет

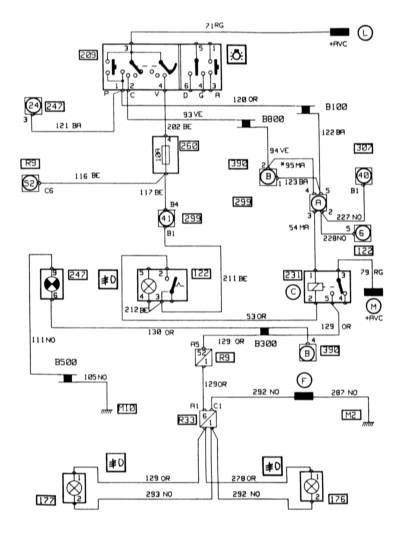

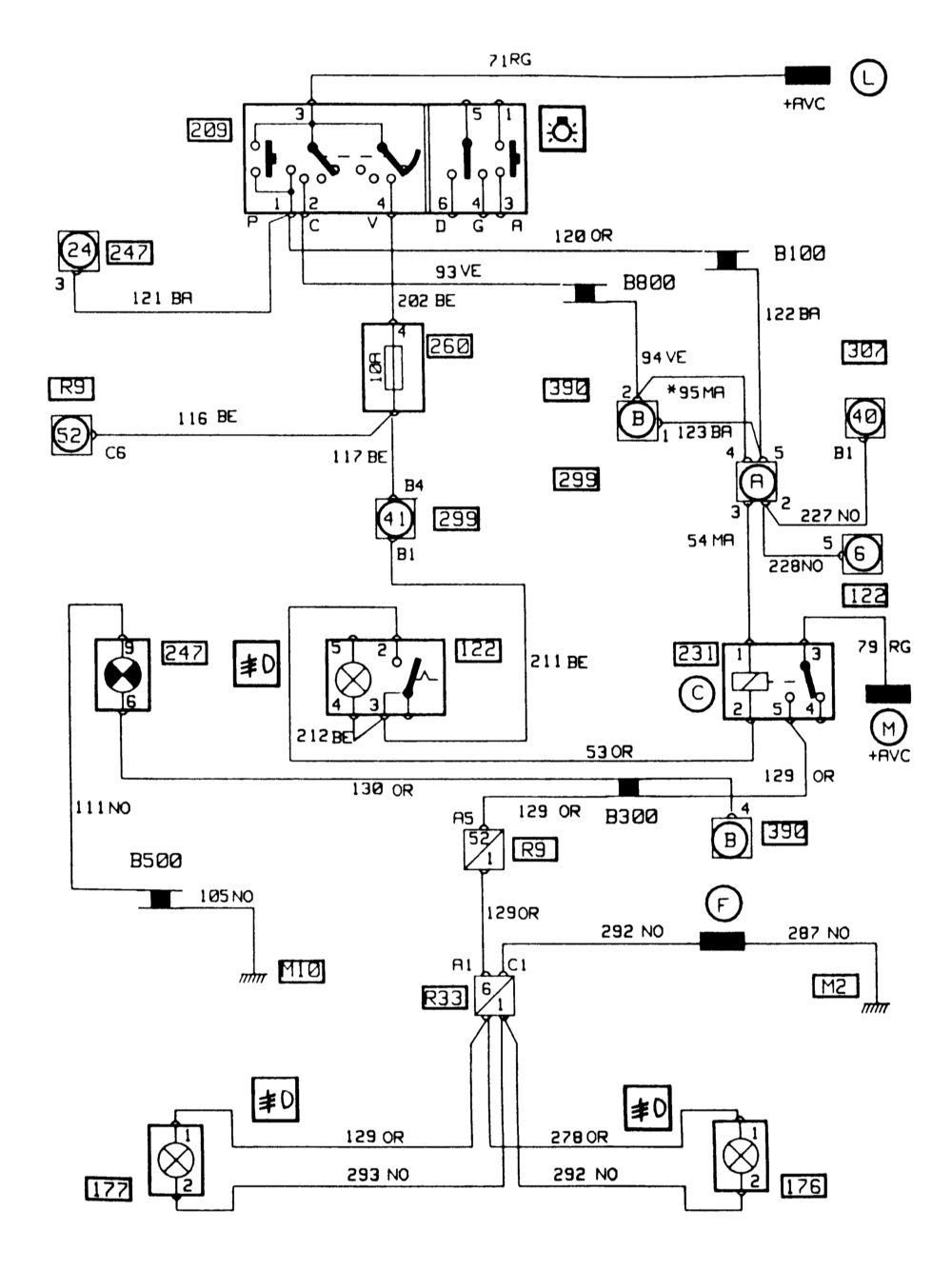

Противотуманный свет

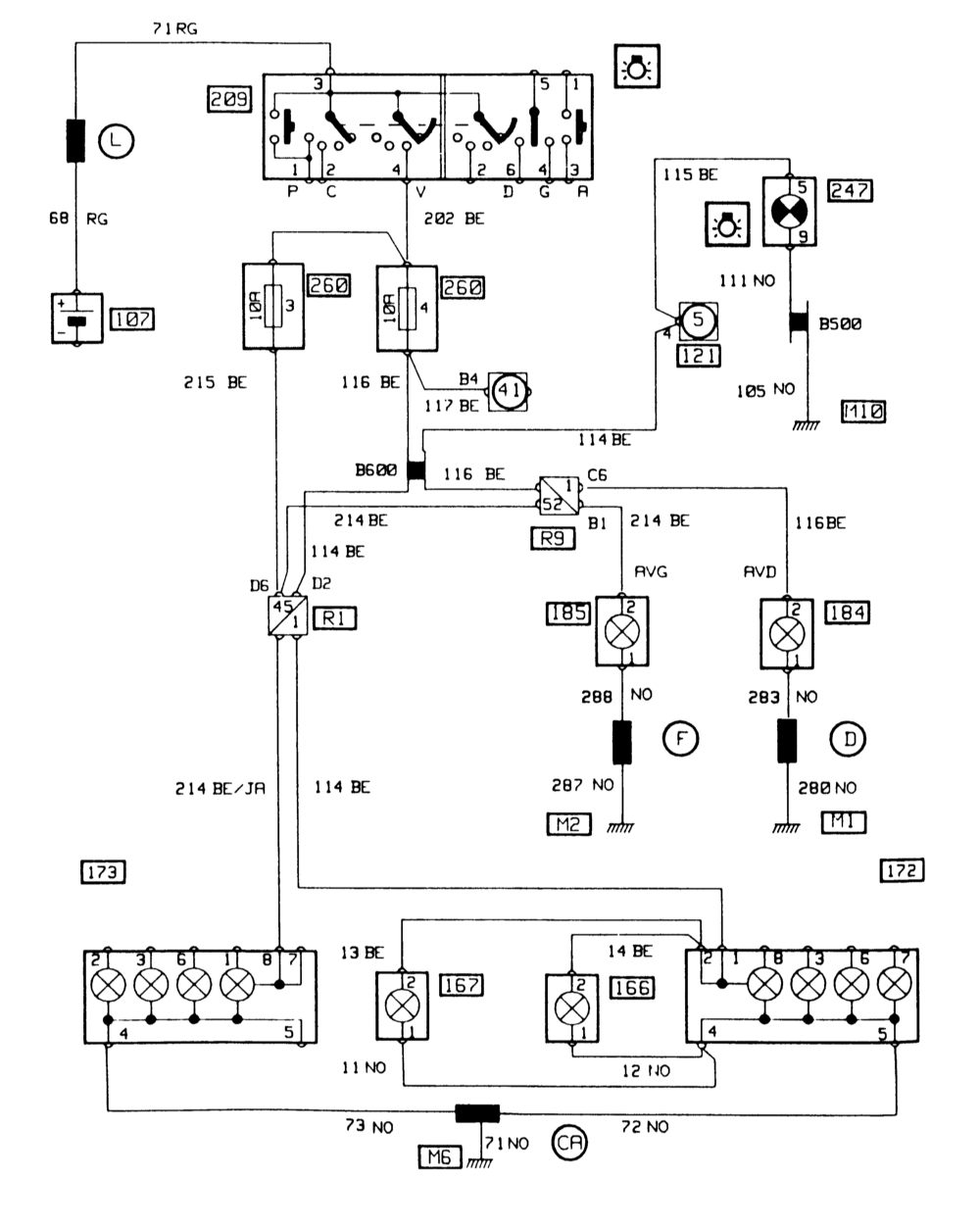

Габариты

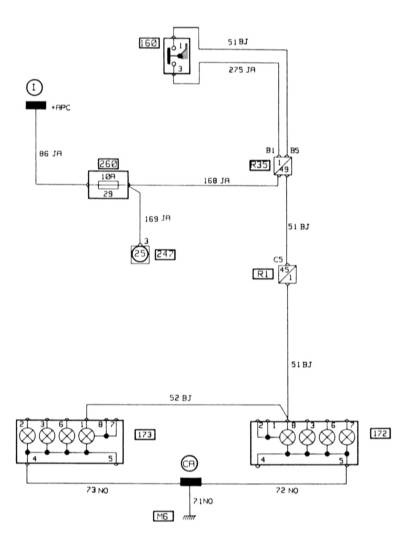

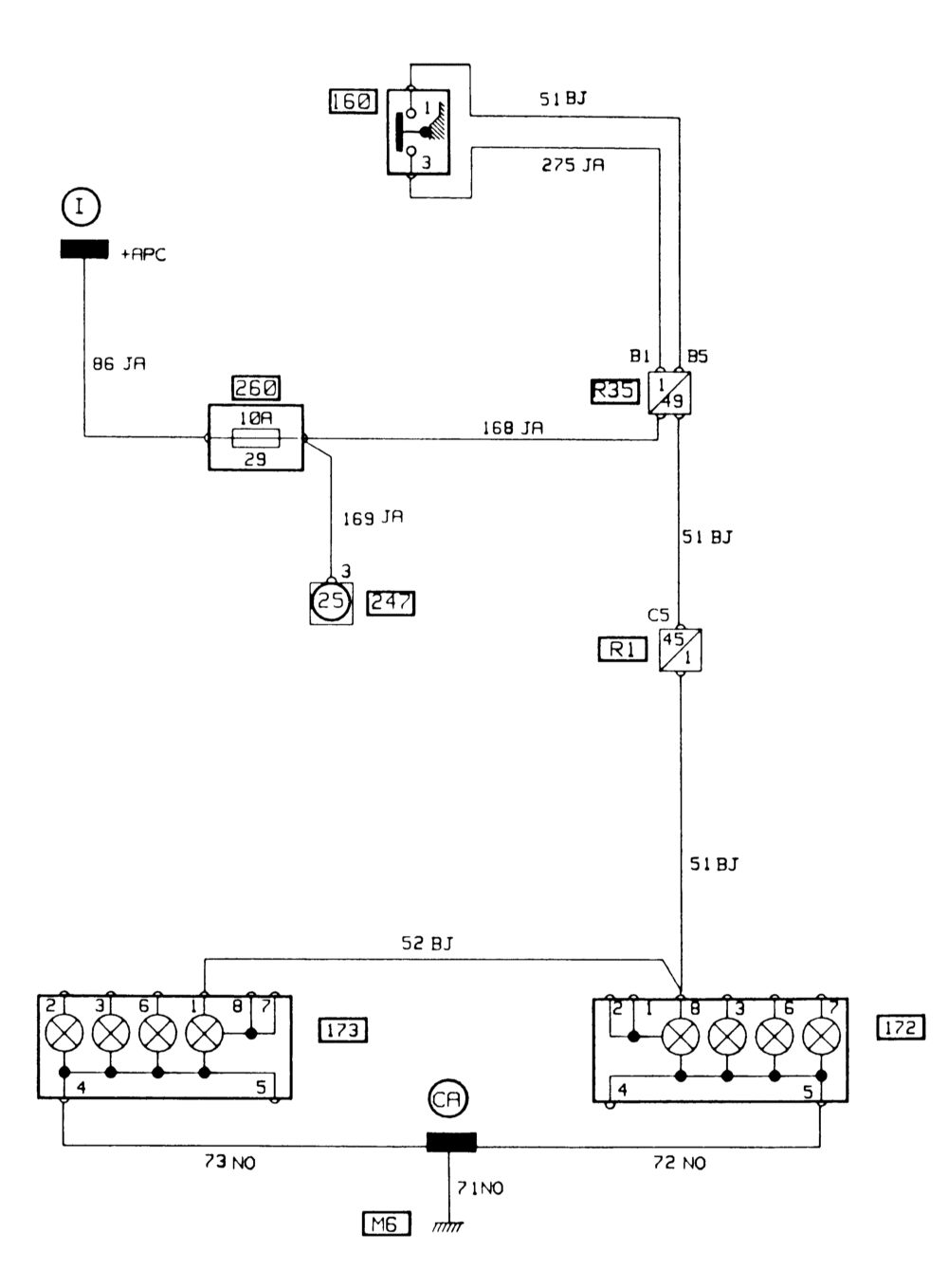

Стоп-сигналы

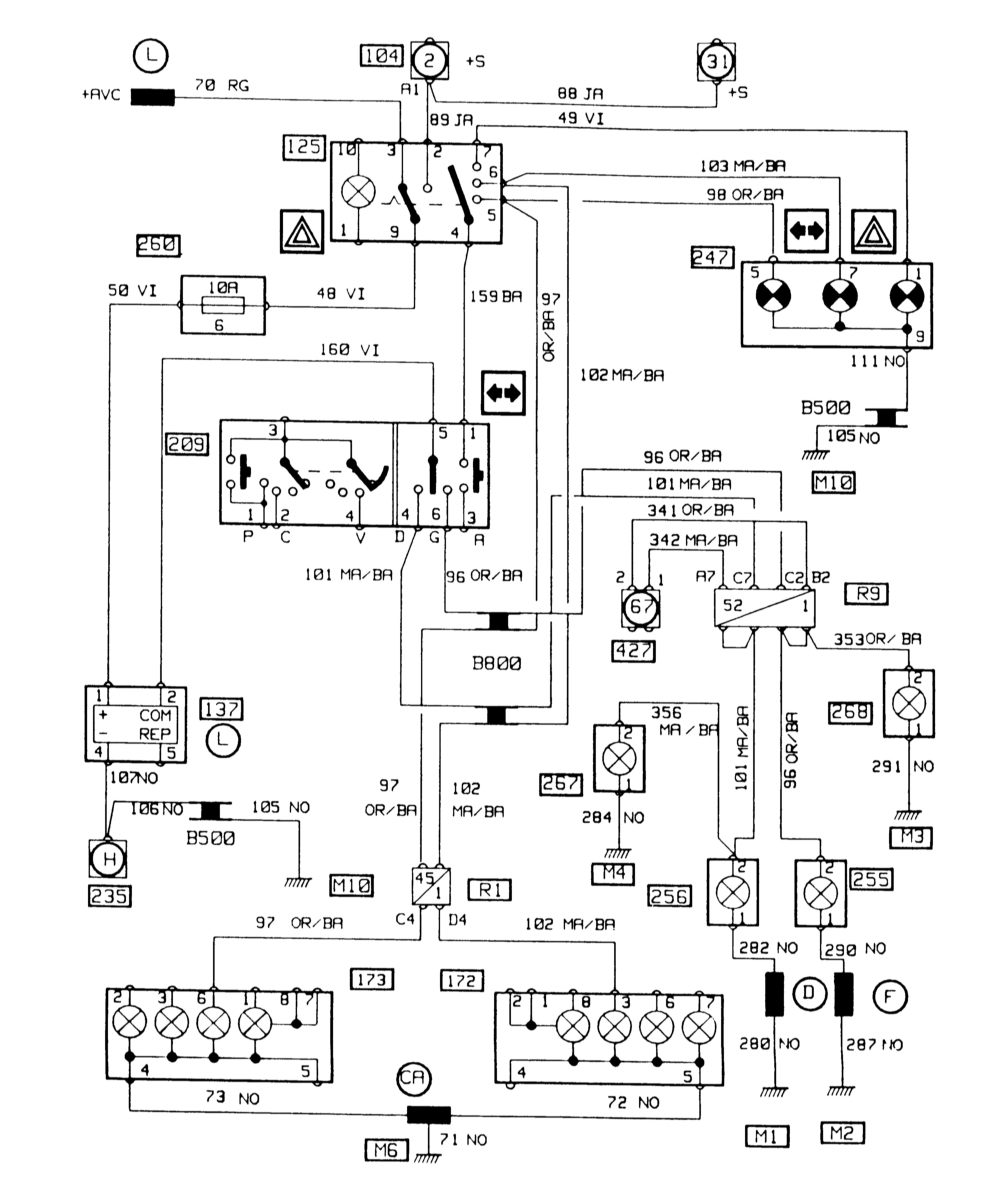

Сигналы поворота и аварийный сигнал
