13.26.1. Электропитание

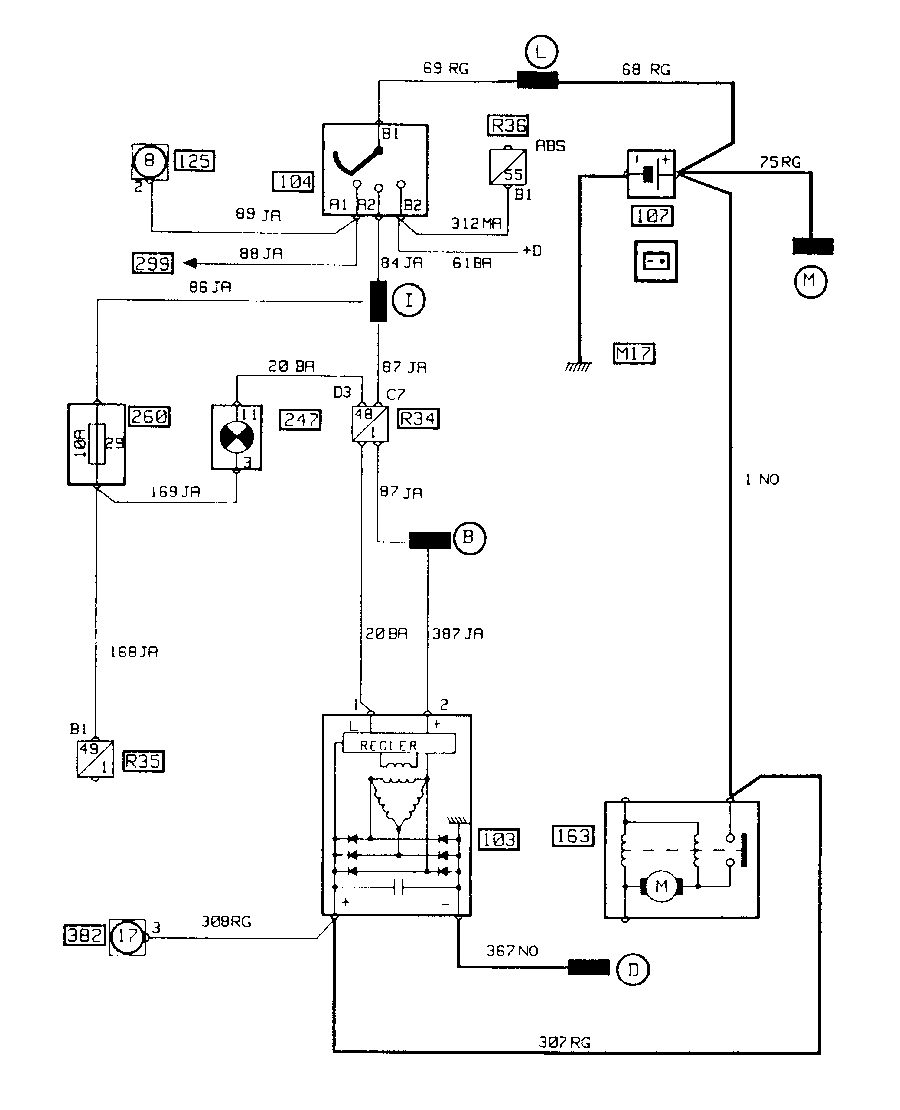

Прямая подача электрического тока

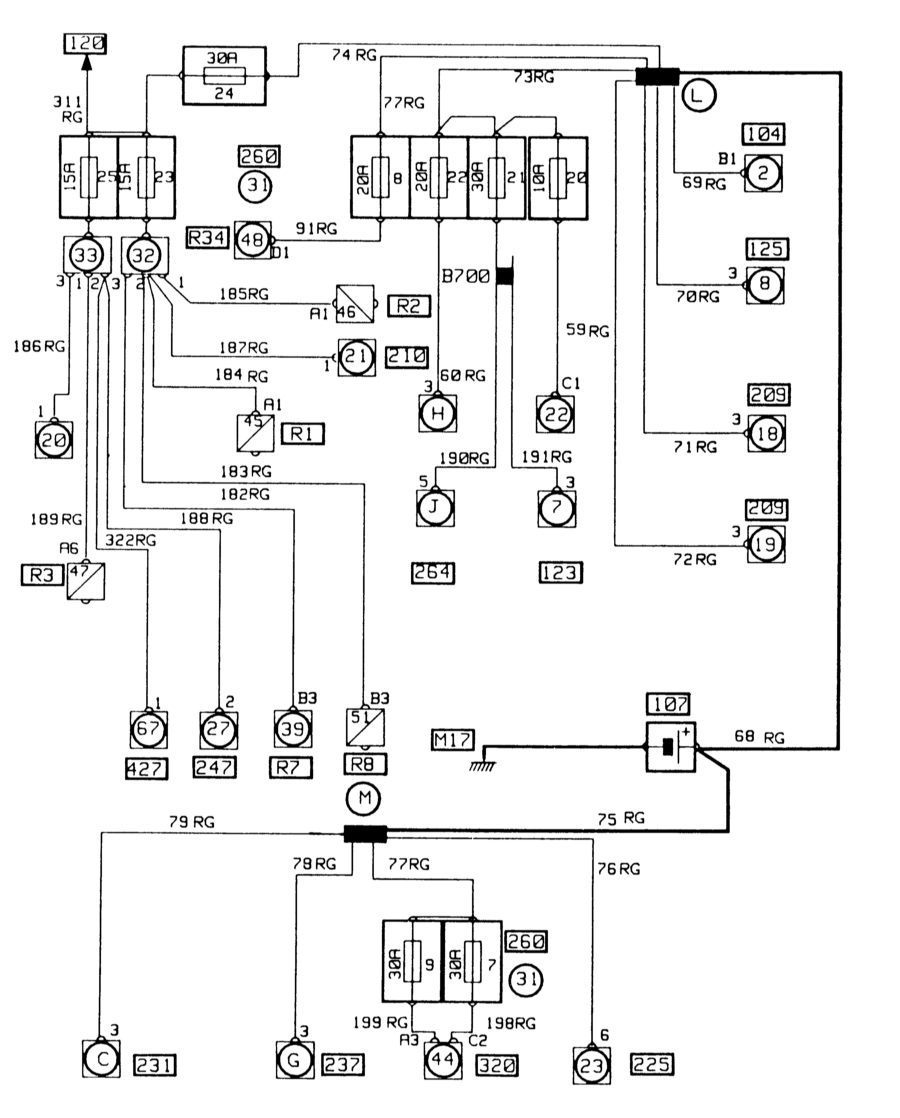

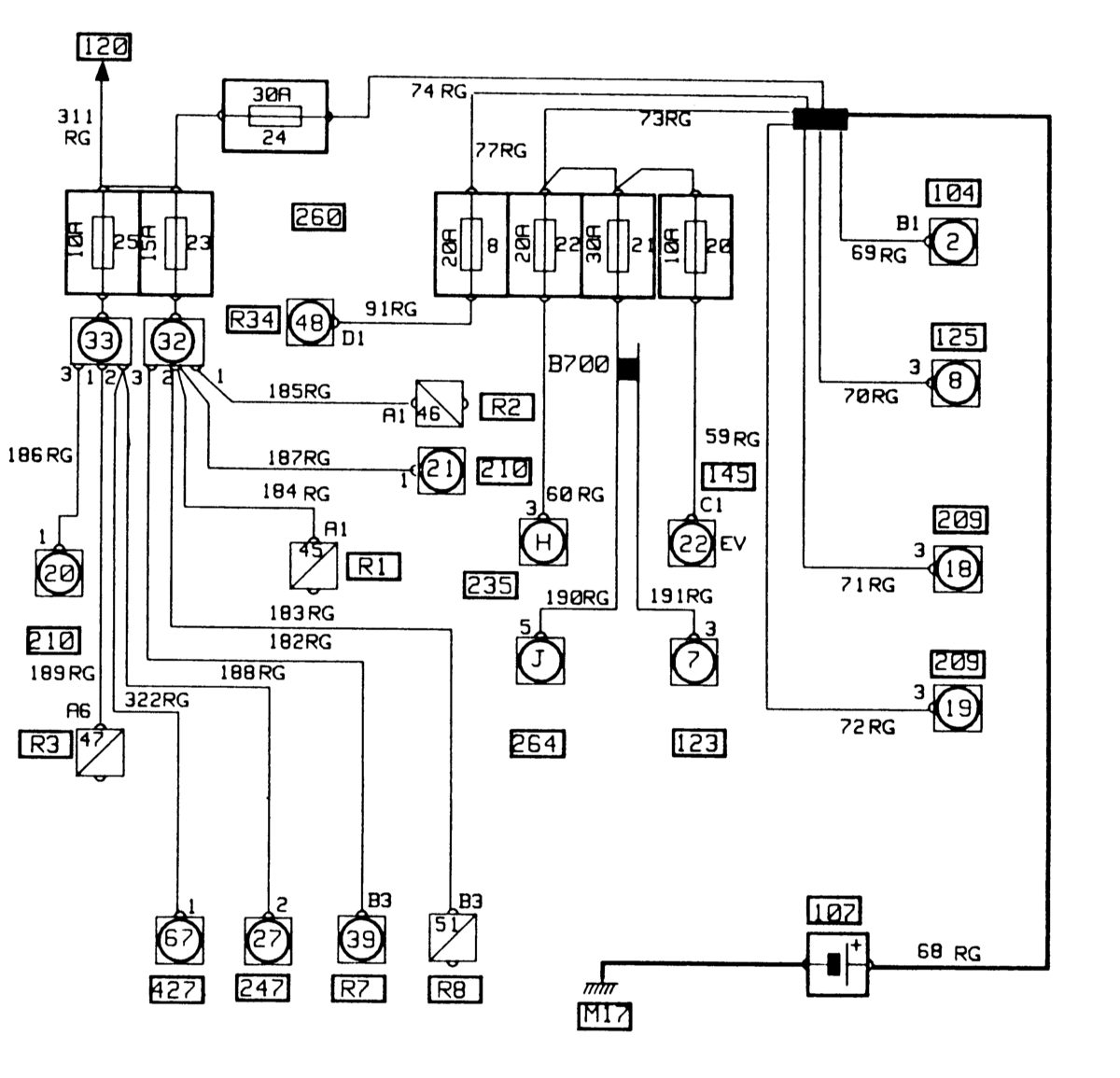

Перед замком зажигания

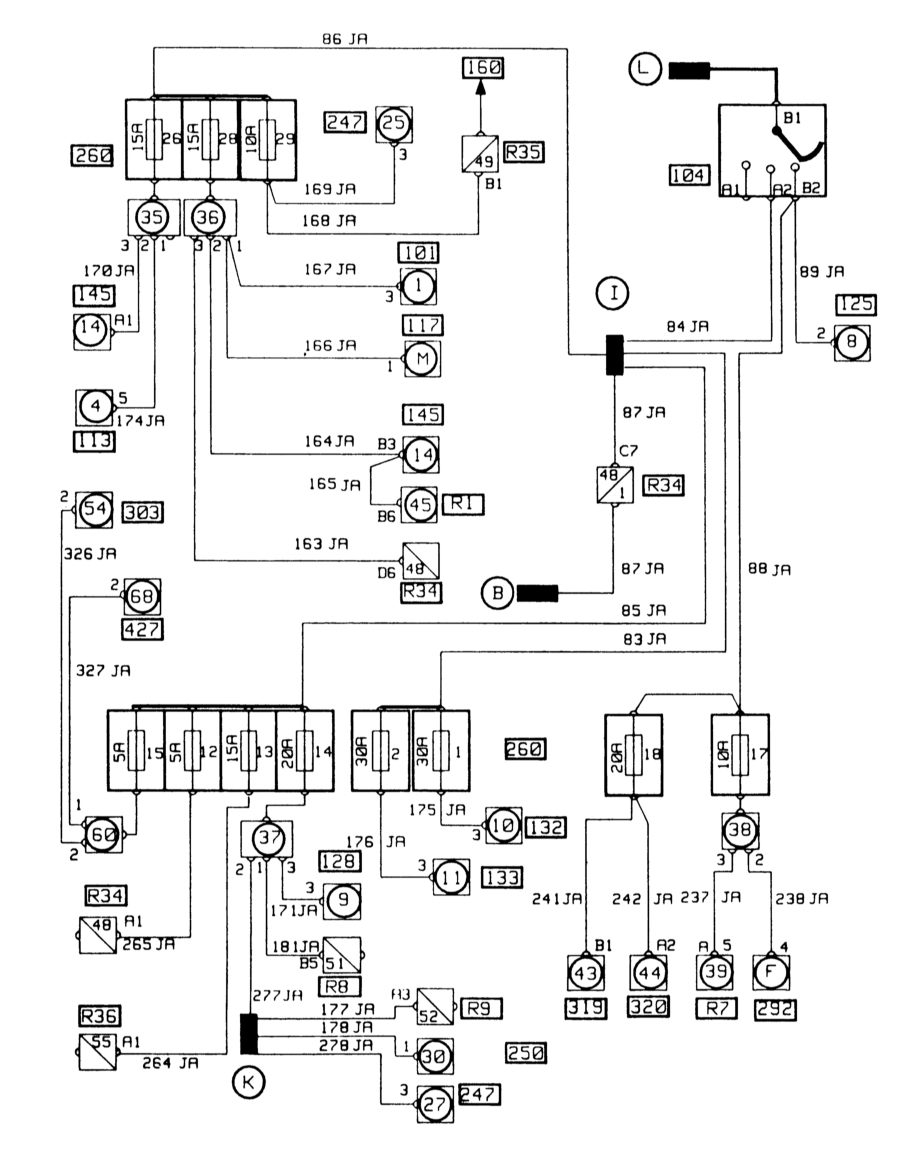

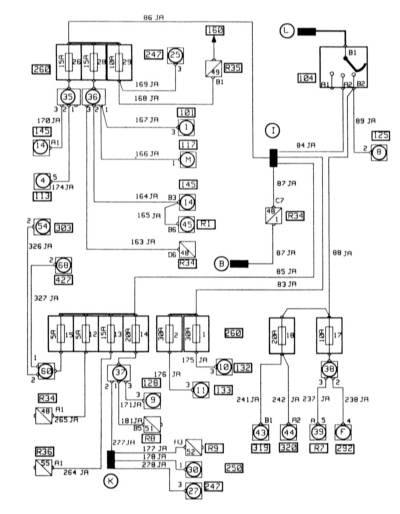

После замка зажигания
