3.4.6. Разборка головки блока цилиндров

Учитывая то, что для снятия и осмотра головки потребуются специальные инструменты, рекомендуется приобрести у специалистов по переборке двигателя новый или восстановленный компонент. В конечном итоге это может выйти дешевле, чем самостоятельно перебирать головку.

На двигателях F7R выпускные клапаны содержат натрий для улучшения теплообмена. Эти клапаны НЕЛЬЗЯ ВЫБРАСЫВАТЬ с внутренним содержимым. Лучше перерезать их пополам и окунуть в воду (для 4 клапанов потребуется 10 литров). Соблюдайте необходимые меры безопасности.

БЕНЗИНОВЫЕ ДВИГАТЕЛИ

СНЯТИЕ

1. Снимите ось коромысел (двигатели 1.4 и 1.6 л), распредвалы и толкатели.

ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ

СНЯТИЕ

1. Снимите вакуумный насос тормоза (обратитесь к Главе Тормозная система), топливные форсунки и топливный насос, если был удален с головкой блока цилиндров и распредвал и толкатели.

ВСЕ ДВИГАТЕЛИ

СНЯТИЕ

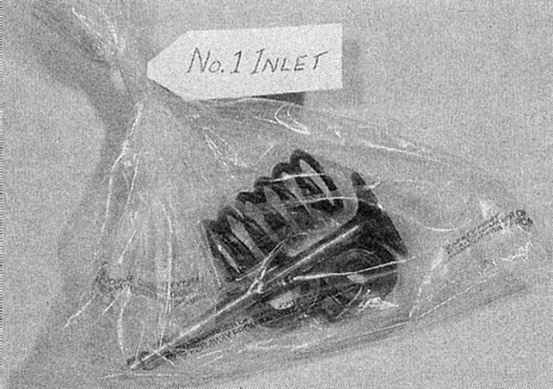

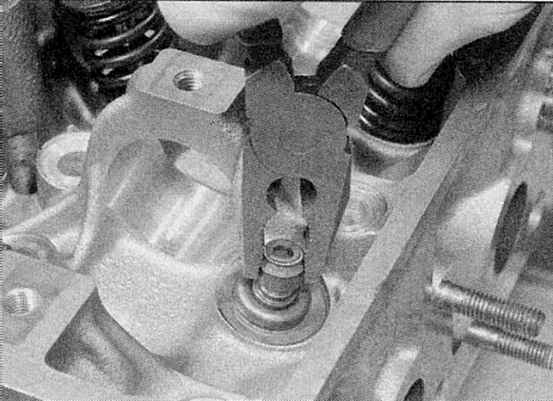

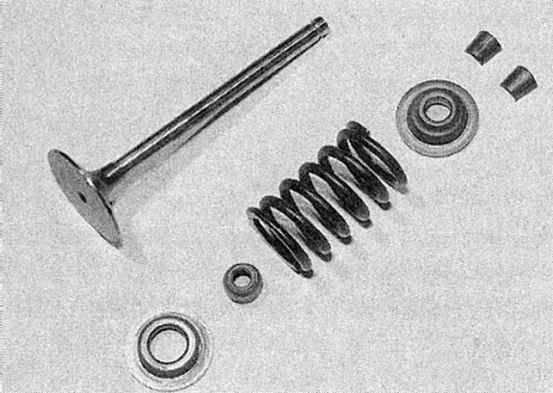

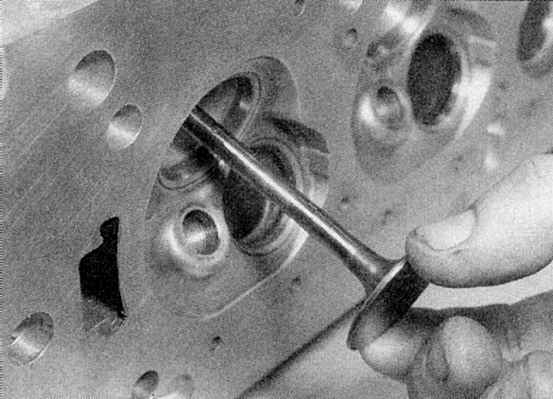

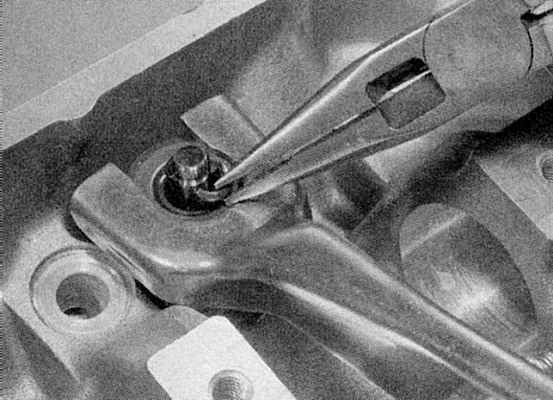

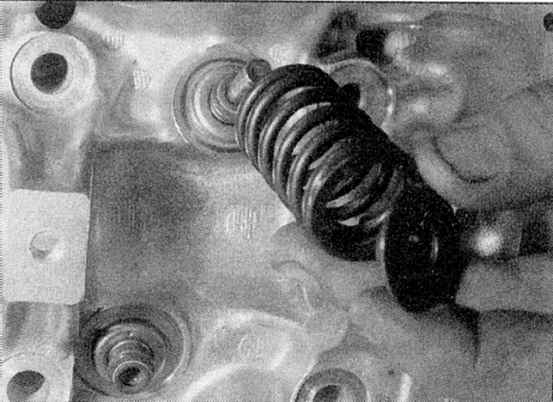

1a. С помощью съемника по очереди сожмите пружины клапанов и извлеките сухари. 1b. Затем освободите съемник и снимите крышку, пружину. 1c. Снимите опору пружины (обратитесь к иллюстрациям). 2a. Снимите маслоотражательный колпачок с верхней части направляющей втулки клапана. 2b. Затем снимите клапан через камеру сгорания (обратитесь к иллюстрациям). 3a. Очень важно клапаны и связанные компоненты хранить вместе в правильной последовательности, если они будут использоваться дальше. 3b. Для этого поместите их в маркированные полиэтиленовые мешки (обратитесь к иллюстрациям).
