14.9. Регулировка направления оптических осей фар

Головные фары

Нарушение регулировки направления оптических осей головных фар может привести к ослеплению водителей движущихся параллельным курсом транспортных средств и явиться причиной создания аварийной ситуации на дороге. Проверка правильности регулировки фар должна производиться регулярно раз в 2 года, а также каждый раз после замены блок-фар и выполнения ремонта несущих элементов передка автомобиля.

Следует обратить внимание читателей на тот факт, что описанную ниже процедуру можно считать лишь превентивной настройкой. Окончательная регулировка оптических осей должна производиться в специализированной мастерской автосервиса!

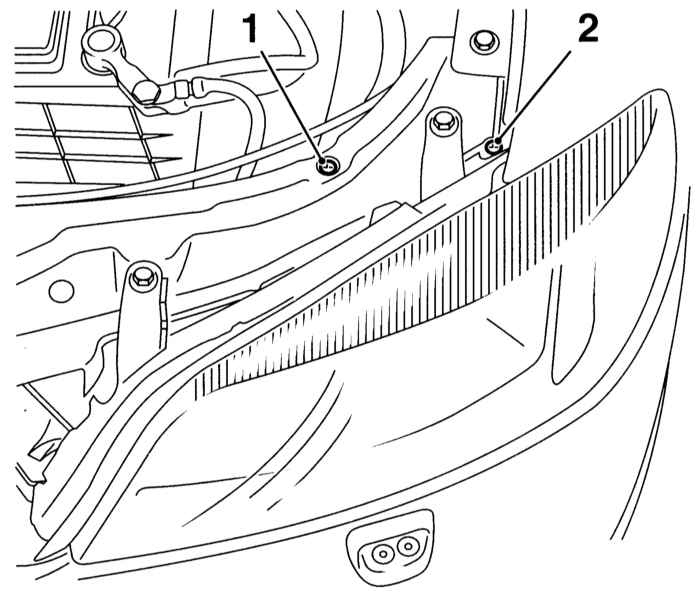

Местоположение винтов регулировки направления оптических осей головных фар

1 — Винт регулировки положения фары в горизонтальной плоскости	2 — Винт регулировки положения фары в вертикальной плоскости

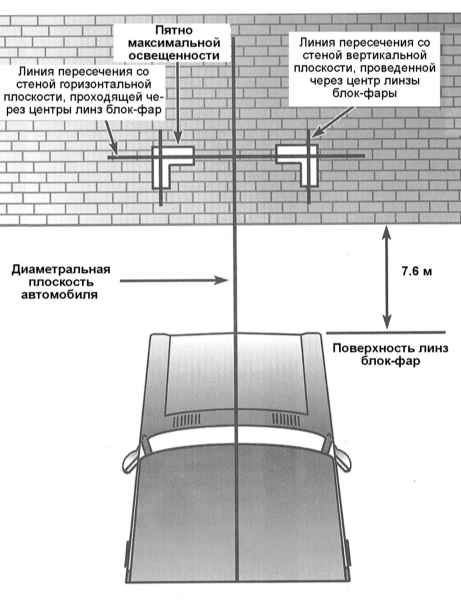

Схема регулировки направления оптической оси головных фар

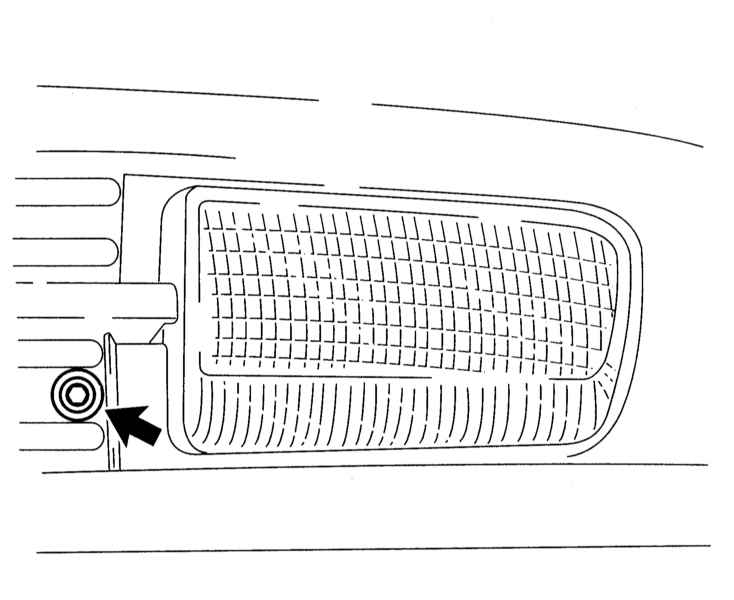

Каждая из блок-фар оборудована двумя подпружиненными регулировочными винтами: внутренним и наружным. Доступ к обоим винтам открывается с задней стороны фонарной сборки после предварительного извлечения резиновых заглушек (см. иллюстрацию Местоположение винтов регулировки направления оптических осей головных фар). Кроме того, в стандартную комплектацию всех моделей входит электроприводной корректор положения фар с выведенным на панель приборов переключателем управления (см. Главу Руководство по эксплуатации и Спецификации).

Помимо регулировочных винтов рассматриваемые модели оборудованы измерителями уровня ламп головных фар, в значительной мере облегчающие процедуру регулировки направления оптических осей. Если добиться удовлетворительного результата путем вращения регулировочных винтов не удается (см. ниже), значит имеет место механическая деформация кузовных панелей передка автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ

Подкатите автомобиль передком к стене. Наклейте на стену полосу скотча по вертикальной линии, проходящей в диаметральной плоскости автомобиля. Также наклейте вертикальные полоски скотча по линиям, проходящим через центры проекций на стену линз головных фар (см. иллюстрацию Схема регулировки направления оптической оси головных фар). Наклейте на стену горизонтально расположенную полосу скотча по линии, проведенной через центры проекций линз головных фар на поверхность стены. Данную процедуру проще произвести, подогнав автомобиль вплотную к стене. Для выполнения регулировки направления оптических осей головных фар откатите автомобиль от стены на расстояние около 7.6 м. Площадка, на которой размещается автомобиль, должна иметь ровную горизонтальную поверхность, желательно с твердым покрытием. Топливный бак автомобиля должен быть заправлен наполовину, из салона и багажного отделения извлечены все тяжелые предметы, нарушающие центровку автомобиля. Начинайте с регулировки направления оптической оси ближнего света. Постарайтесь вращением регулировочных винтов блок-фар добиться такого расположения световых пятен, чтобы зоны с максимальной интенсивностью освещения оказалась приблизительно в 50 мм ниже горизонтальной линии и на туже величину правее вертикальной. Закончив первую регулировку, включите дальний свет: зоны максимальной интенсивности освещенности должны сместиться в направлении пересечения вертикальных линий с горизонтальной, оказавшись чуть ниже последней.

Получить одинаково полную центровку лучей как ближнего, так и дальнего света на практике не представляется возможным. Следует постараться добиться некоторого компромиссного решения с учетом особенностей эксплуатации автомобиля, держа во главе угла стремление обеспечить максимальную безопасность движения.

При первой же возможности отгоните автомобиль на станцию техобслуживания для выполнения регулировки направления оптических осей головных фар с применением специального оборудования.
