14.7. Замена ламп внутренних осветительных приборов

При замене любой лампы, обратите внимание на следующие моменты:

1. Помните, что колбы ламп остаются горячими еще в течение около 20 минут после отключения осветительных приборов. Прежде чем приступать к работе удостоверьтесь, что компоненты окончательно остыли;
2. Старайтесь брать лампы только за цоколь, - помните, что при касании колбы голыми пальцами на стекле остаются жировые пятна, что приводит к преждевременному выходу лампы из строя в результате перегрева. Перед установкой протрите колбу лампы спиртом;
3. Всегда проверяйте состояние цоколей ламп и контактов патронов, перед установкой лампы в обязательном порядке зачищайте контактные поверхности, полностью удаляя с них грязь и следы коррозии;
4. Следите за тем, чтобы сменная лампа в точности соответствовала вышедшей из строя по своим электрическим характеристикам (напряжение питания и мощность).

Передний салонный светильник

ПОРЯДОК ВЫПОЛНЕНИЯ

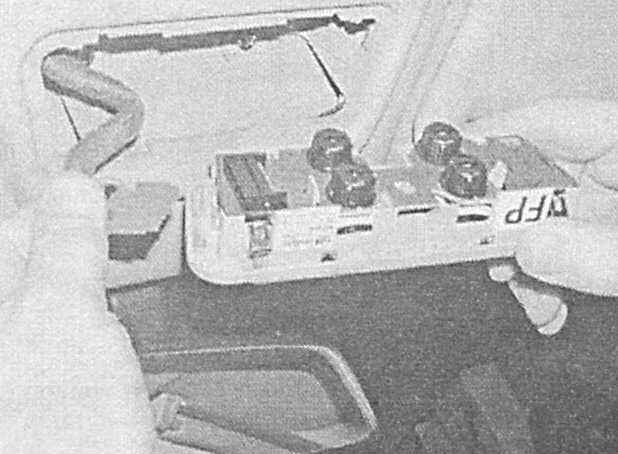

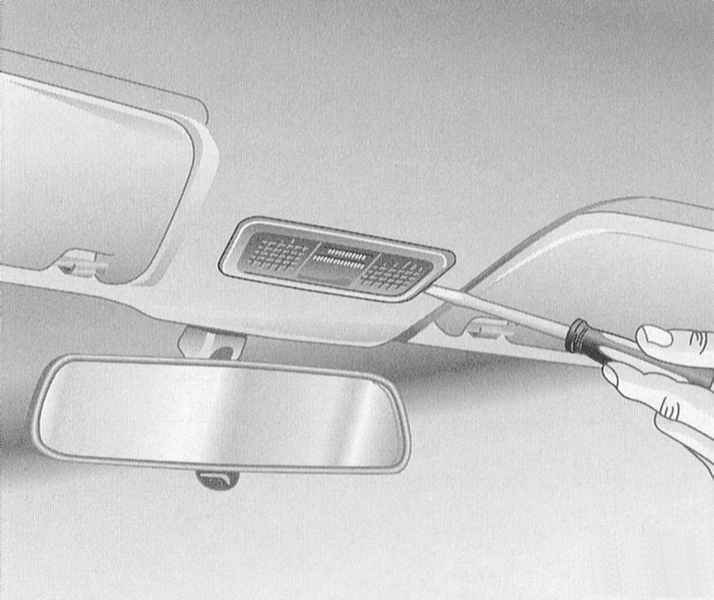

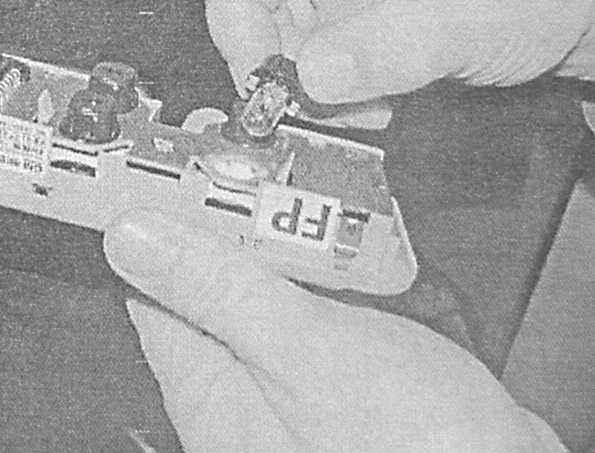

На моделях Astra , аккуратно поддев отверткой, снимите со светильника. Высвободите вышедшую из строя лампу фестонного типа из своих пружинных контактов. На моделях Zafira , аккуратно поддев отверткой, снимите светильник с панели потолка/ крышки доступа к электромотор привода верхнего люка). Отсоедините электропроводку, отверните патрон и извлеките из него бесцокольную лампу. A — Снятие плафона переднего салонного светильника (модели Zafira) B — Отсоединение электропроводки переднего салонного светильника (модели Zafira) C — Извлечение вышедшей из строя лампы (модели Zafira) A. B. C. Установка производится в обратном порядке.

Задний салонный светильник

ПОРЯДОК ВЫПОЛНЕНИЯ

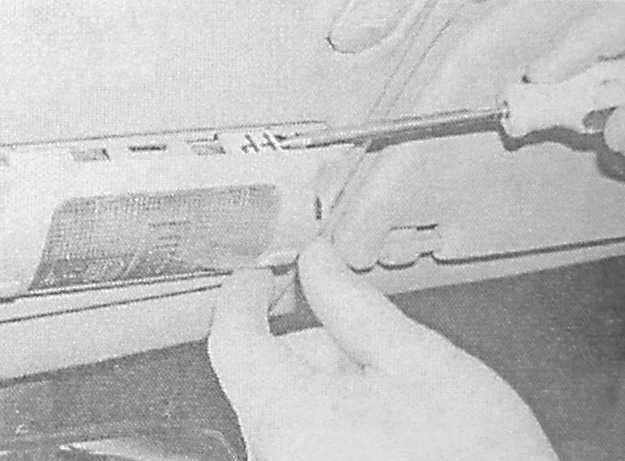

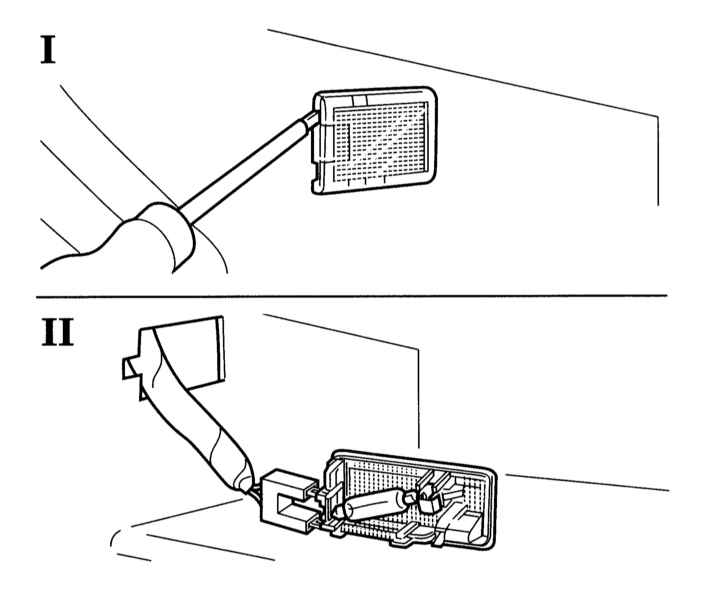

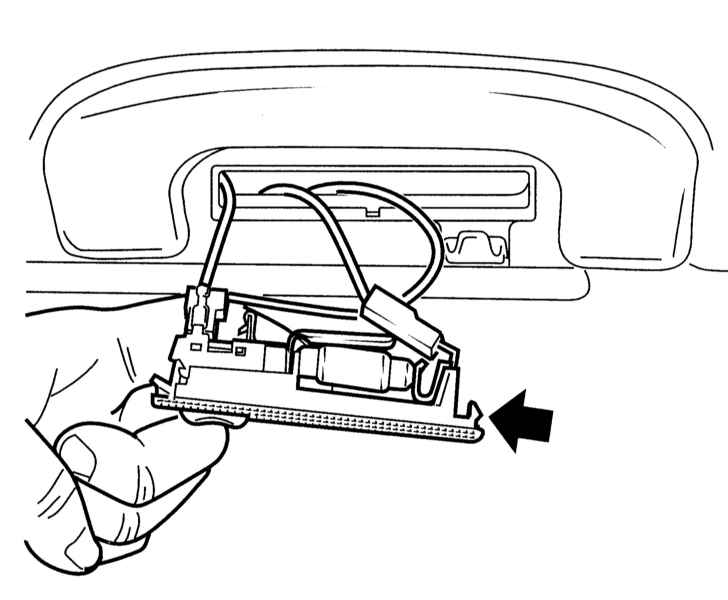

Аккуратно поддев отверткой/ отпустив фиксатор, высвободите светильник из потолочной обивки. Высвободите лампу фестонного типа из пружинных контактов. A — Задний салонный светильник (лампа для чтения) (модели Astra) крепится в панели потолочной обивки посредством внутренних фиксаторов B — Извлечение заднего салонного светильника из потолочной обивки (I), - светильник оборудован лампой фестонного типа (II) (модели Zafira) A. B. Установка производится в обратном порядке, - в случае необходимости подогните соответствующим образом контакты.

Освещение багажного отделения

Освещение вещевого ящика

ПОРЯДОК ВЫПОЛНЕНИЯ

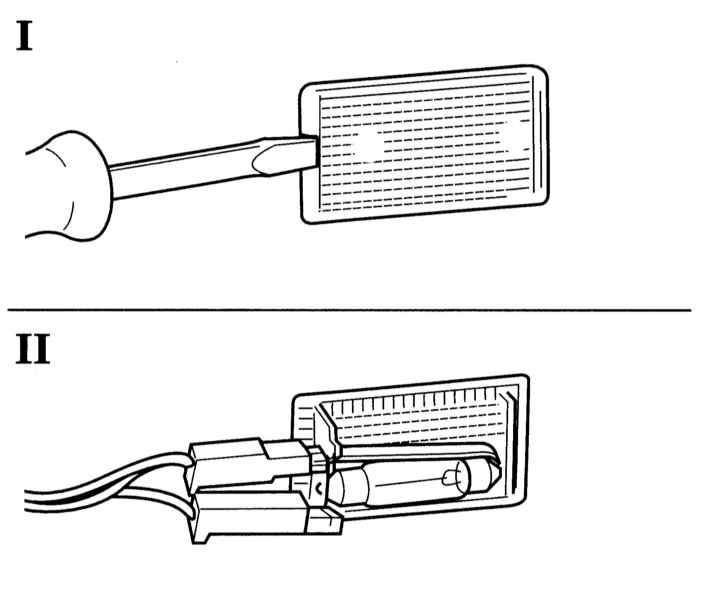

Откройте дверцу вещевого ящика и, аккуратно поддев отверткой, высвободите внутренний светильник из боковой панели. Высвободите лампу фестонного типа из пружинных контактов. В случае необходимости отсоедините электропроводку и извлеките светильник из ящика. Установка производится в обратном порядке, - в случае необходимости подогните соответствующим образом контакты.

Задняя лампа для чтения

ПОРЯДОК ВЫПОЛНЕНИЯ

Аккуратно поддев отверткой, выньте светильник из своего посадочного гнезда. Высвободите лампу фестонного типа из пружинных контактов. Установка производится в обратном порядке, - в случае необходимости подогните соответствующим образом контакты.

Подсветка прикуривателя

ПОРЯДОК ВЫПОЛНЕНИЯ

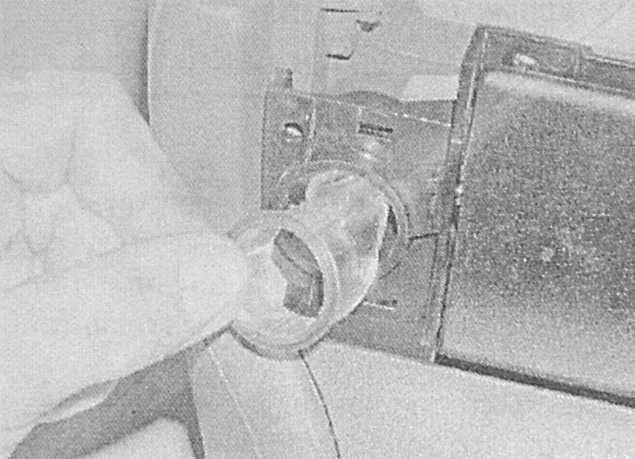

Отпустив фиксаторы, снимите установленную под пепельницей декоративную панель. Откройте пепельницу, выверните крепежные винты и снимите корпус пепельницы с передней секции центральной консоли. Отсоедините от прикуривателя электропроводку. Снимите спираль прикуривателя, затем, поддев отверткой через маленькое отверстие, освободите кольцо подсветки. Снимите патрон и извлеките лампу. Установка производится в обратном порядке.

Подсветка приборов и контрольные лампы

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите комбинацию приборов (см. Раздел Снятие и установка комбинации приборов). Поверните патрон вышедшей из строя лампы и высвободите его из панели комбинации приборов. Извлеките лампу из патрона и произведите ее замену. Некоторые лампы объединены со своим патроном в единую сборку. Установка производится в обратном порядке.

Подсветка выключателей

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите кнопку соответствующего выключателя (см. Раздел Снятие и установка выключателей). При помощи пинцета выверните патрон лампы из задней части переключателя. Установка производится в обратном порядке.

Подсветка часов/ многофункционального дисплея

ПОРЯДОК ВЫПОЛНЕНИЯ

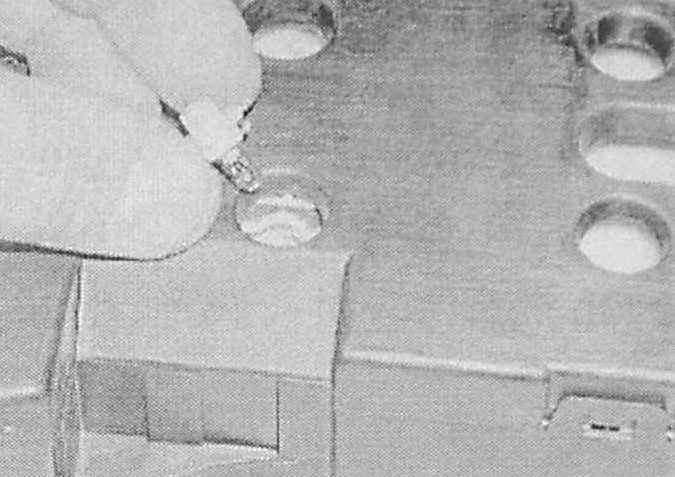

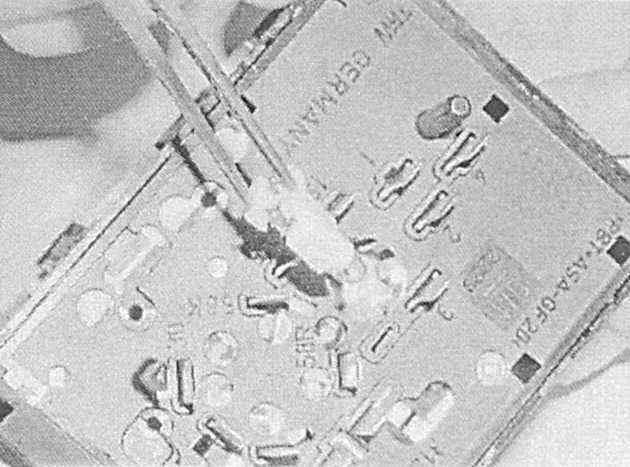

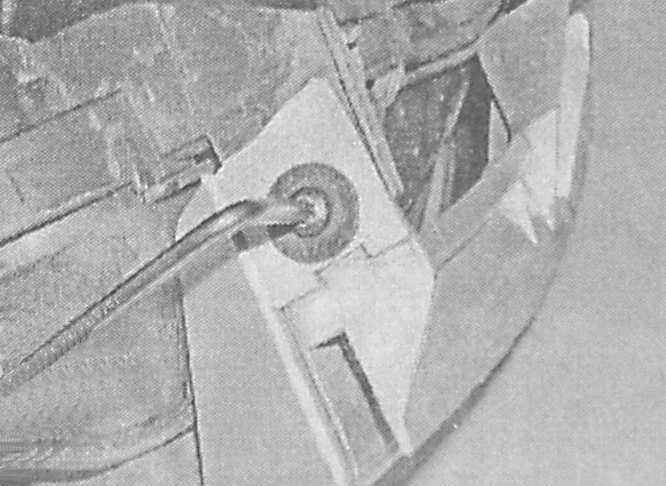

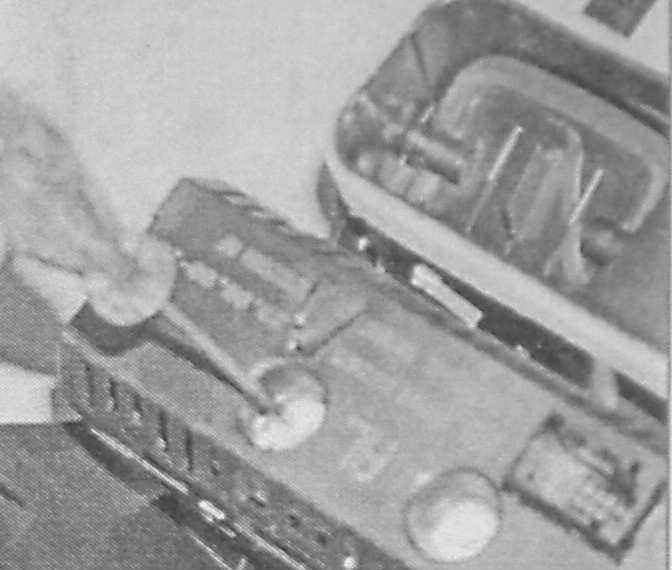

Снимите приборов комбинацию приборов (см. Раздел Снятие и установка комбинации приборов). Выверните соответствующий патрон из задней части блока дисплея. A — Снятие лампы подсветки многофункционального дисплея (модели Astra) B — Снятие лампы подсветки многофункционального дисплея (модели Zafira) A. B. Установка производится в обратном порядке.

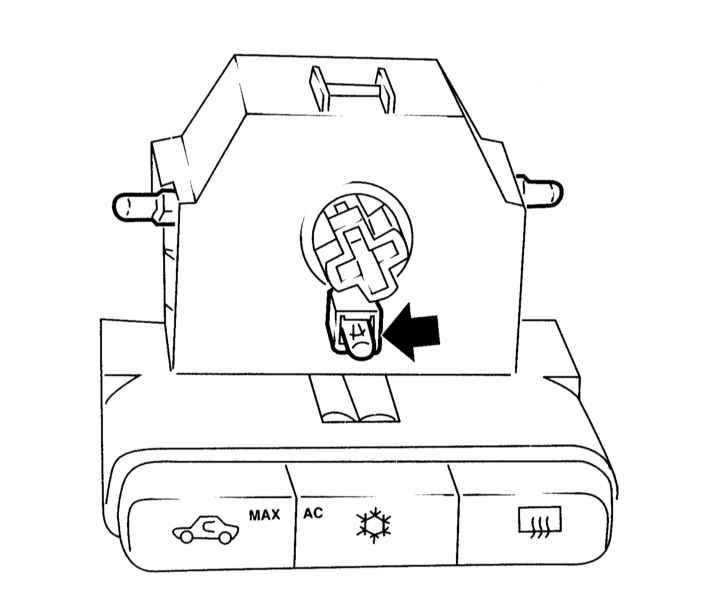

Подсветка панели управления функционированием систем отопления/ вентиляции и кондиционирования

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панель управления отопителем (см. Главу Системы охлаждения, отопления). Извлеките из панели управления вышедшую из строя лампу. Установка производится в обратном порядке.
