14.15. Снятие и установка элементов привода стеклоочистителей

Очистители ветрового стекла

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите рычаги обоих стеклоочистителей (см. Снятие и установка рычагов (поводков) стеклоочистителей).
  2. Снимите резиновое уплотнение с верхнего края переборки двигательного отсека и пластмассовую решетку установленного под ветровым стеклом отражателя (см. иллюстрации Схема расположения подлежащих снятию элементов, установленных вдоль нижнего края ветрового стекла (модели Astra) и Схема расположения элементов, установленных вдоль нижнего края ветрового стекла (модели Astra)).

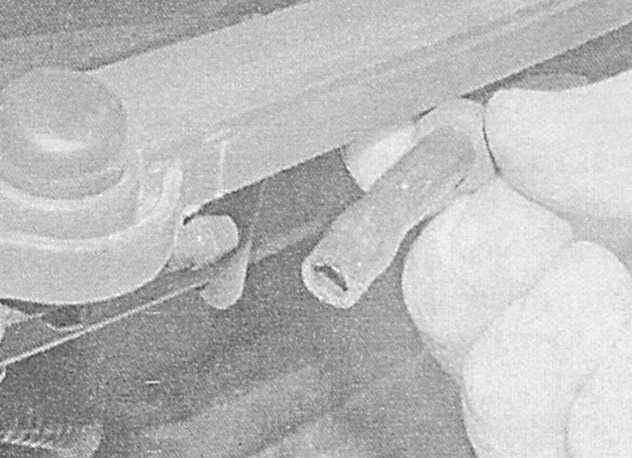

  1. Отсоедините шланги от сопел подачи на стекло омывающей жидкости.
  1. Где требуется, отдайте крепежные гайки и снимите с переборки отражатель.

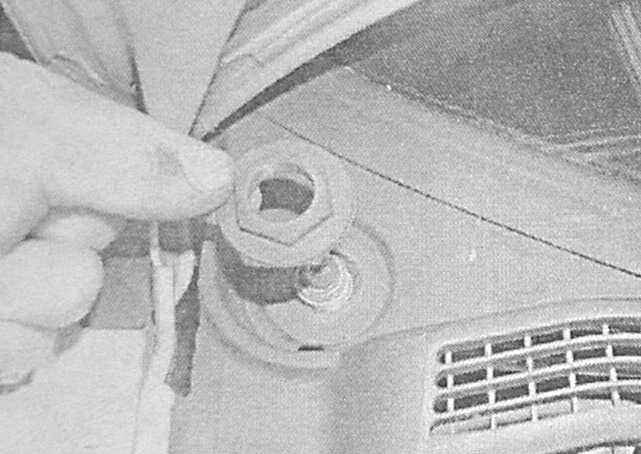

    A — Отдавание гайки крепления отражателя (модели Zafira)

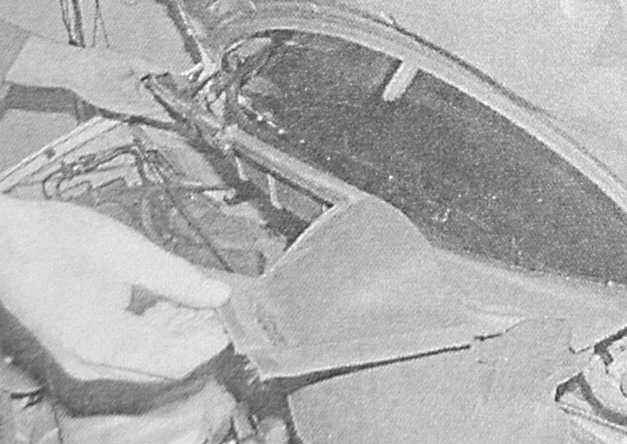

    B — Снятие пластины отражателя с переборки двигательного отсека

A.

B.
  1. Отсоедините проводку от электромотора привода очистителей ветрового стекла.

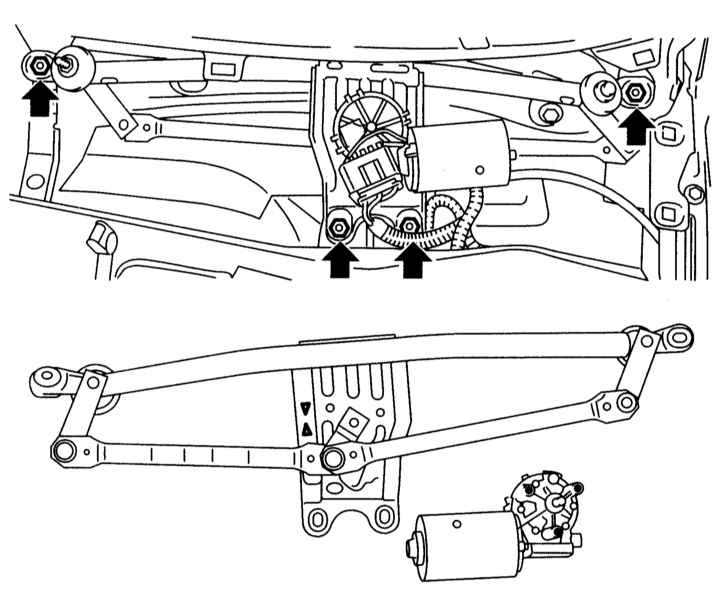

  2. Выверните крепежные болты и электромотор в сборе с приводными тягами.

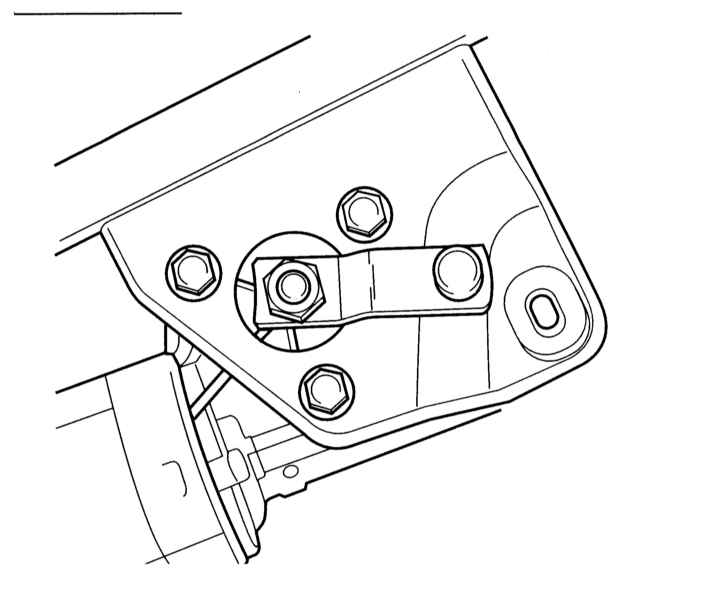

  1. В случае необходимости электромотор может быть снят с приводного механизма, - отсоедините тягу от шарнира и выверните болты крепления мотора. Оставшиеся тяги в случае необходимости так же могут демонтированы.
  1. Очистите компоненты приводного механизма и проверьте состояние осей и шарниров. Неисправные компоненты замените.
  2. Установка производится в обратном порядке. Перед сборкой смажьте подвижные узлы приводного механизма силиконовой смазкой. Описание процедуры установки рычагов стеклоочистителей см. Снятие и установка рычагов (поводков) стеклоочистителей.

Очиститель заднего стекла (модели Хэтчбэк и Универсал/ Zafira)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите рычаг стеклоочистителя (см. Снятие и установка рычагов (поводков) стеклоочистителей).
  2. Снимите панели внутренней обивки двери задка (см. Главу Кузов).
  3. На моделях Astra снимите цилиндр замка двери (см. Главу Кузов).
  4. Отсоедините от приводного мотора электропроводку.

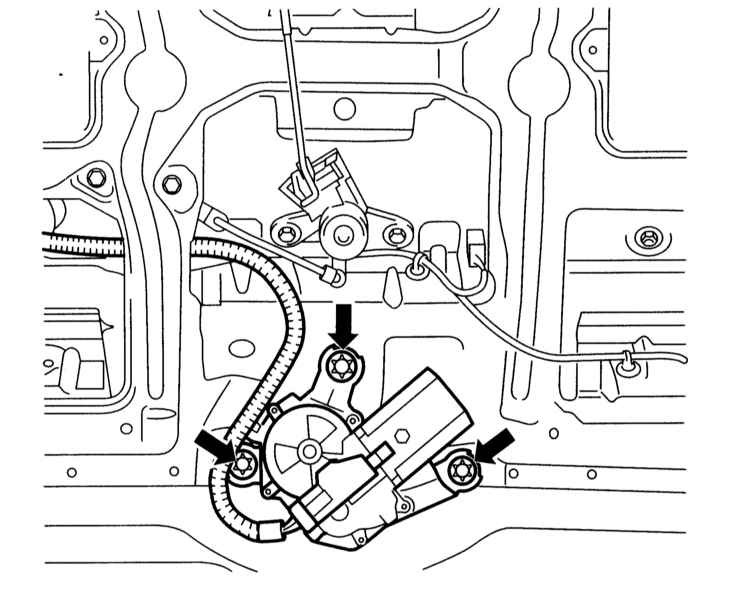

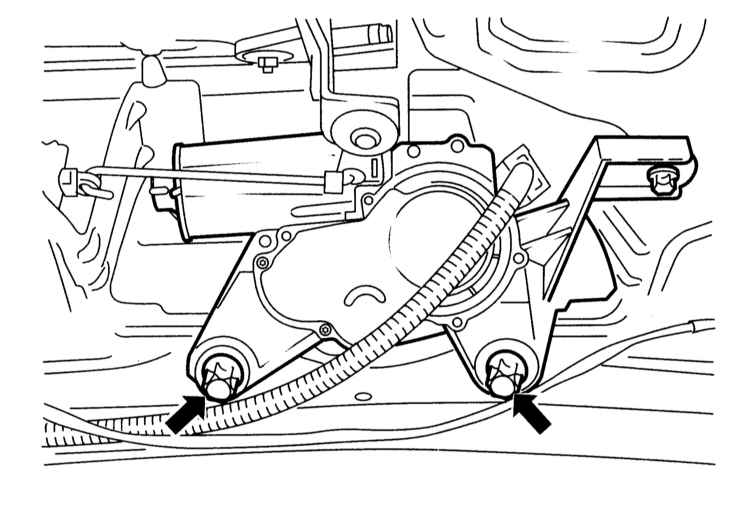

  1. Выверните крепежные болты и снимите мотор, высвободив корпус его оси из резиновой проходной втулки в наружной панели дверной рамы.

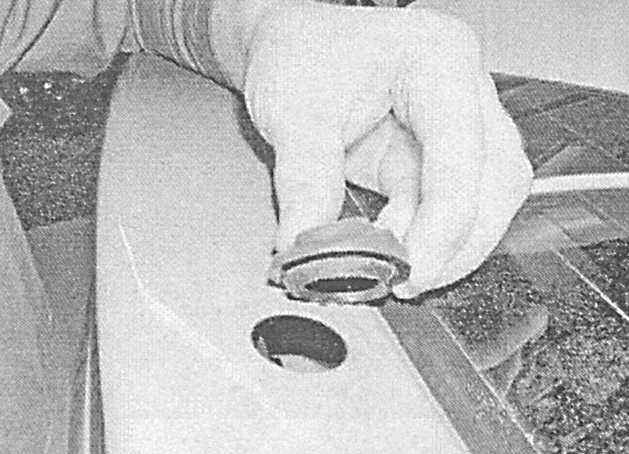

  1. В случае необходимости извлеките из панели двери резиновую проходную втулку. Поврежденная втулка подлежит замене.
  1. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием. Описание процедуры установки рычага стеклоочистителя см. Снятие и установка рычагов (поводков) стеклоочистителей.
