14.6. Замена ламп наружных осветительных и сигнальных приборов

При замене любой лампы, обратите внимание на следующие моменты:

1. Помните, что колбы ламп остаются горячими еще в течение около 20 минут после отключения осветительных приборов. Прежде чем приступать к работе удостоверьтесь, что компоненты окончательно остыли;
2. Колбы ламп галогенного и ксенонового типа заполнены находящимся под давлением газом и при резком встряхивании могут взрываться. Старайтесь брать такие лампы только за цоколь и пользуйтесь защитными очками. Помните, что при касании колбы голыми пальцами на стекле остаются жировые пятна, что приводит к преждевременному выходу лампы из строя в результате перегрева. Перед установкой протрите колбу лампы спиртом;
3. Всегда проверяйте состояние цоколей ламп и контактов патронов, перед установкой лампы в обязательном порядке зачищайте контактные поверхности, полностью удаляя с них грязь и следы коррозии;
4. Следите за тем, чтобы сменная лампа в точности соответствовала вышедшей из строя по своим электрическим характеристикам (напряжение питания и мощность).

Ближний свет фар

Фары галогенного типа

ПОРЯДОК ВЫПОЛНЕНИЯ

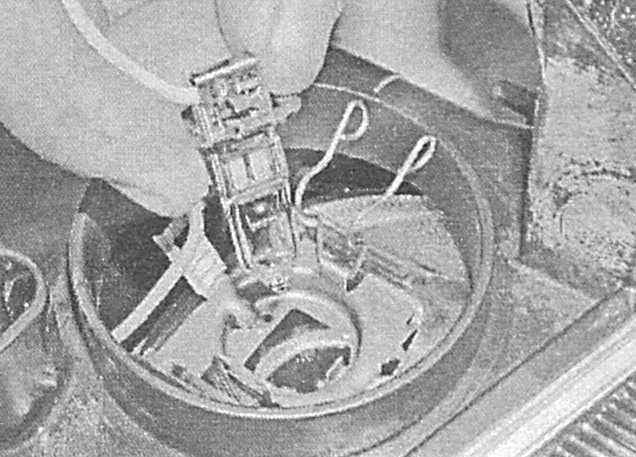

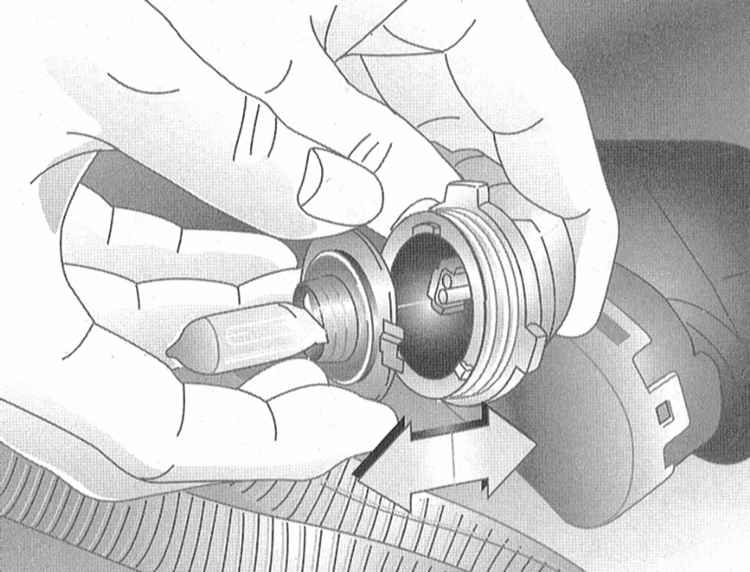

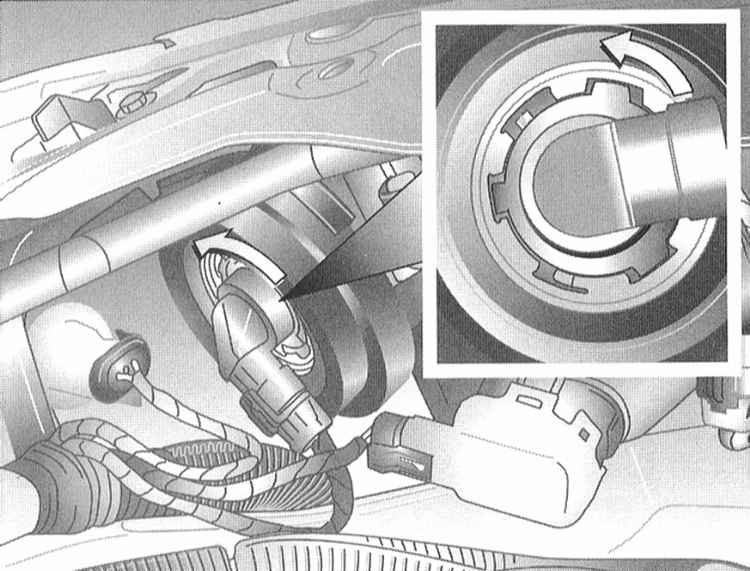

Откройте капот, отпустите крепеж и поверните установленный с задней стороны наружной блок-фары сборки переднего фонаря коричневый патрон против часовой стрелки. A — Для извлечение патрона ламп из блок-фары поверните его против часовой стрелки B — Извлечение патрона из сборки блок-фары A. B. Блок-фарой ближнего света является наружная из двух установленных в сборке переднего фонаря. Внутренняя блок-фара является фарой дальнего света. Извлеките ее с патрона, ухватившись пальцами за металлический цоколь, - постарайтесь запомнить положение лампы в патроне. Старайтесь не прикасаться к колбе лампы голыми пальцами, - воспользуйтесь салфеткой (см. выше). Установка производится в обратном порядке. Проследите за правильностью посадки штифтов цоколя в вырезах патрона.

Фары ксенонового типа

ПОРЯДОК ВЫПОЛНЕНИЯ

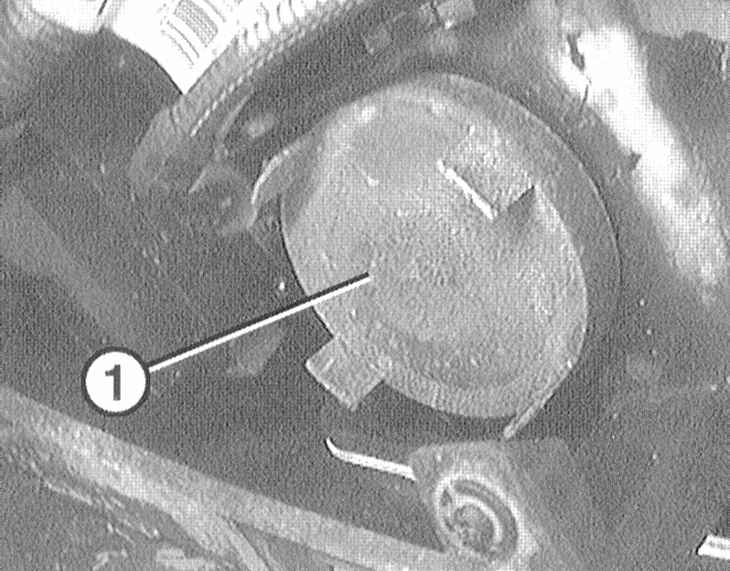

Блок-фарой ближнего света является наружная (1) из двух установленных в сборке переднего фонаря. Внутренняя блок-фара (2) является фарой дальнего света. С задней стороны блок-фары установлена защитная крышка. Ближний свет фар ксенонового типа функционирует при очень высоком напряжении питания! В целях безопасности составители настоящего Руководства рекомендуют поручить выполнение замену ламп ближнего света специалистам автосервиса.

Дальний свет фар

Фары галогенного типа

ПОРЯДОК ВЫПОЛНЕНИЯ

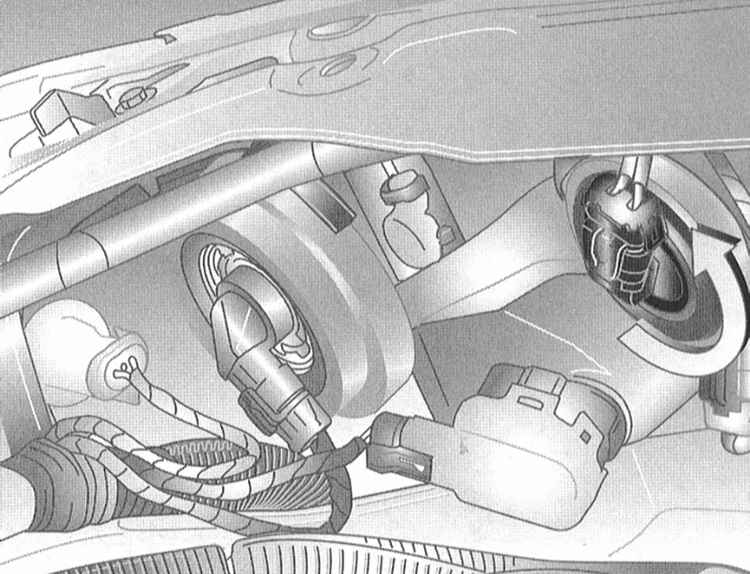

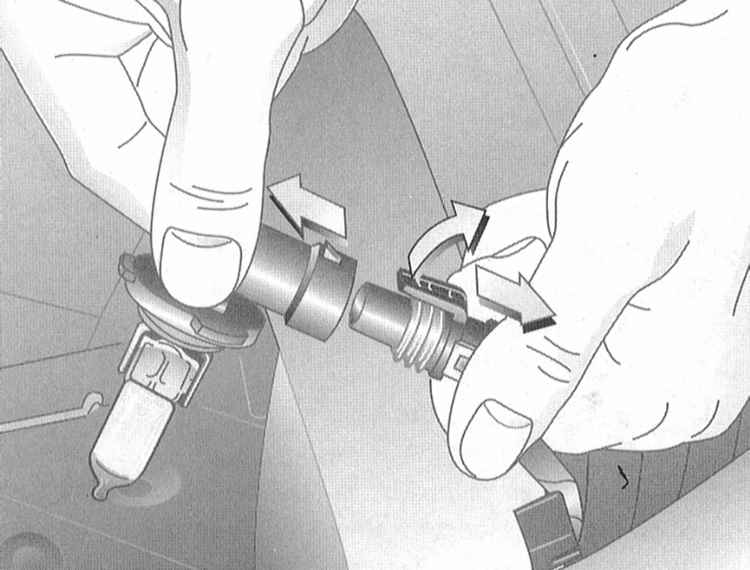

Откройте капот, отпустите крепеж и поверните установленный с задней стороны внутренней блок-фары сборки переднего фонаря черный патрон против часовой стрелки. Блок-фарой дальнего света является внутренняя из двух установленных в сборке переднего фонаря. Наружная блок-фара является фарой ближнего света. Отпустите фиксатор и отсоедините от патрона лампы электропроводку. Лампа встроена в патрон и заменяется в сборе с ним, - старайтесь не прикасаться к колбе лампы голыми пальцами, - воспользуйтесь салфеткой (см. выше). Установка производится в обратном порядке. Для фиксации патрона в блок-фаре поверните патрон до упора по часовой стрелке.

Фары ксенонового типа

ПОРЯДОК ВЫПОЛНЕНИЯ

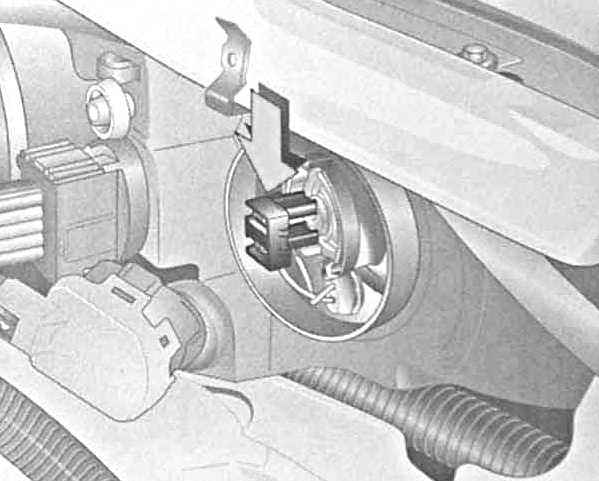

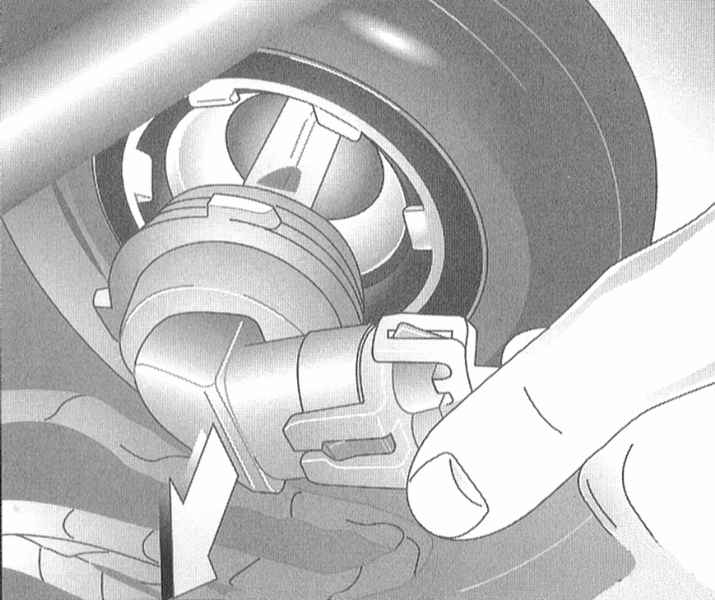

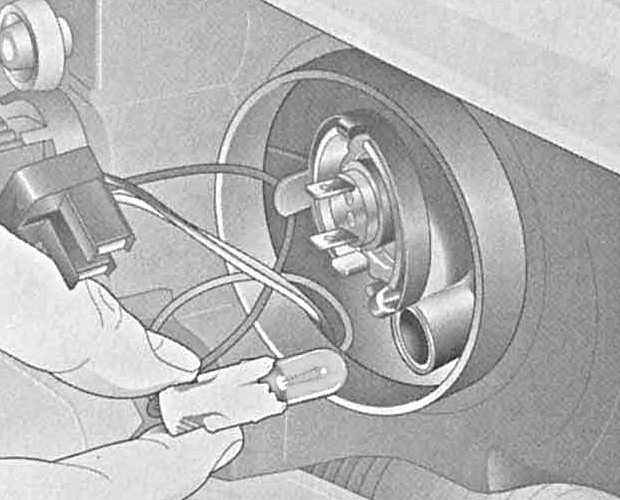

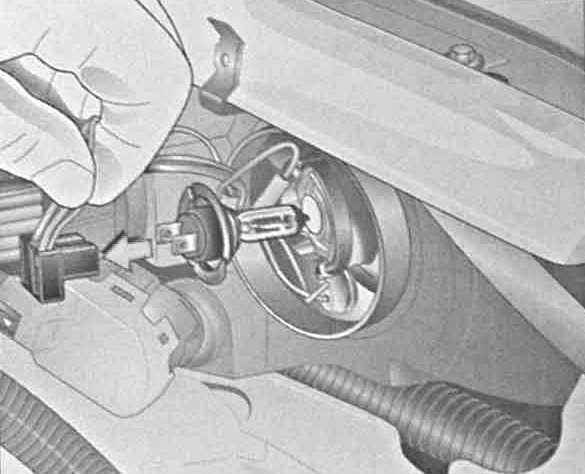

Откройте капот. Снимите защитную крышку с внутренней блок-фары фонарной сборки. Отожмите патрон вниз и извлеките его вместе с лампой из рефлектора блок-фары. Потянув, снимите штекер со штыковых контактов на цоколе лампы. Установка производится в обратном порядке. Старайтесь не прикасаться к колбе лампы голыми пальцами, - воспользуйтесь салфеткой (см. выше).

Передние парковочные огни

Фары галогенного типа

ПОРЯДОК ВЫПОЛНЕНИЯ

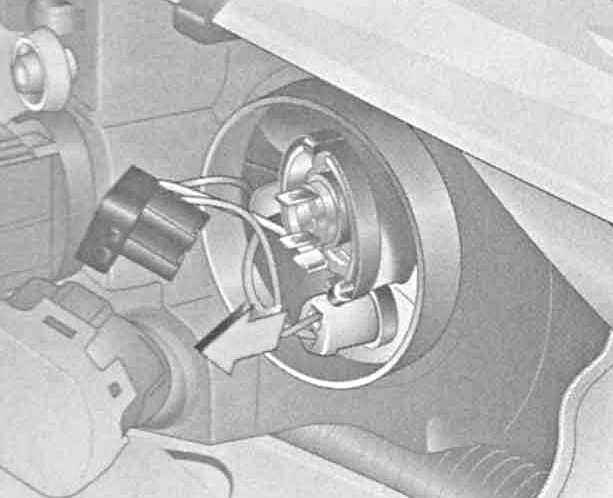

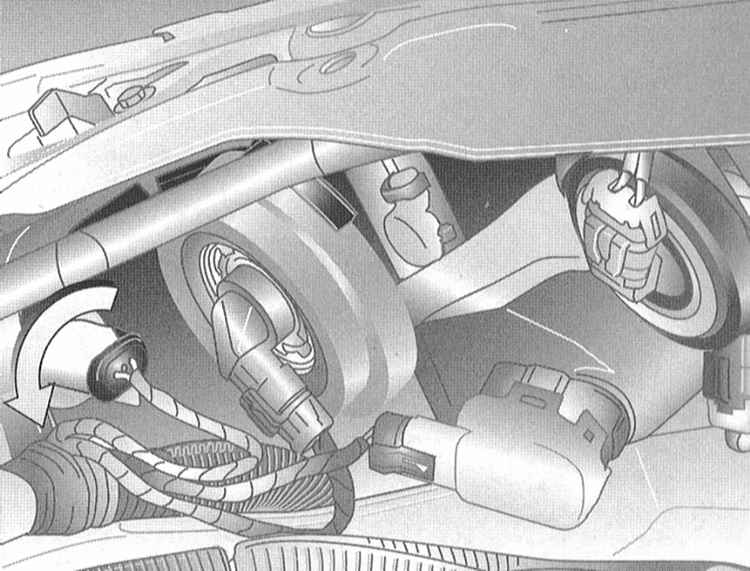

Откройте капот. Лампа переднего парковочного огня снизу в блок-фаре дальнего света. Для извлечения патрона поверните его против часовой стрелки. Потянув наружу, извлеките лампу из патрона. Установка производится в обратном порядке.

Фары ксенонового типа

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте капот. Лампа переднего парковочного огня снизу в блок-фаре дальнего света. С целью обеспечения адекватного доступа снимите патрон с лампы дальнего света. Потяните патрон лампы парковочного огня наружу и извлеките его в сборе с лампой из своего посадочного места в рефлекторе. Потянув наружу, извлеките лампу из патрона. Установка производится в обратном порядке.

Передние указатели поворотов

Фары галогенного типа

ПОРЯДОК ВЫПОЛНЕНИЯ

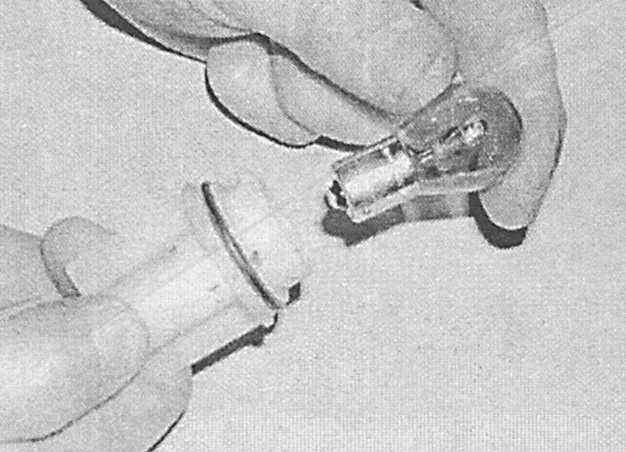

Откройте капот, поверните против часовой стрелки патрон белого цвета, установленный в боковой секции фонарной сборки. В указателях поворотов используются лампы байонетного типа - утопите лампу в патроне и, повернув, извлеките ее. Установите новую лампу в обратной последовательности.

Фары ксенонового типа

В фонарных сборках ксенонового типа указатель поворота вмонтирован в фонарную сборку и оборудован не нуждающейся в обслуживании лампой накаливания. В случае выхода лампы из строя составители настоящего Руководства рекомендуют обращаться к специалистам автосервиса.

Противотуманные фары

ПОРЯДОК ВЫПОЛНЕНИЯ

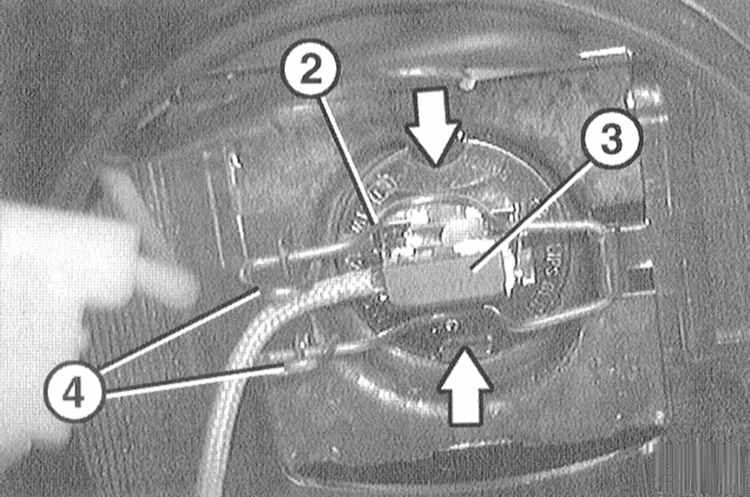

Снимите передний бампер (см. Главу Кузов). Поверните и снимите корончатую крышку в задней части фонарной сборки. Отожмите фиксаторы и рассоедините контактный разъем электропроводки противотуманной фары. 2 — Пружинный проволочный фиксатор 3 — Контактный разъем (патрон) лампы 4 — Крюки фиксатора Отпустите пружинные фиксаторы и извлеките лампу из сборки фонаря, - постарайтесь запомнить установочное положение лампы в рефлекторе. Сменные лампы поставляются в сборе с электропроводкой питания. Установка производится в обратном порядке.

Повторители указателей поворотов

ПОРЯДОК ВЫПОЛНЕНИЯ

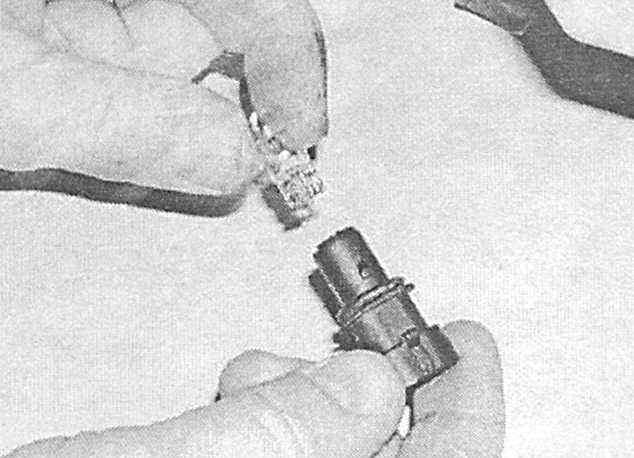

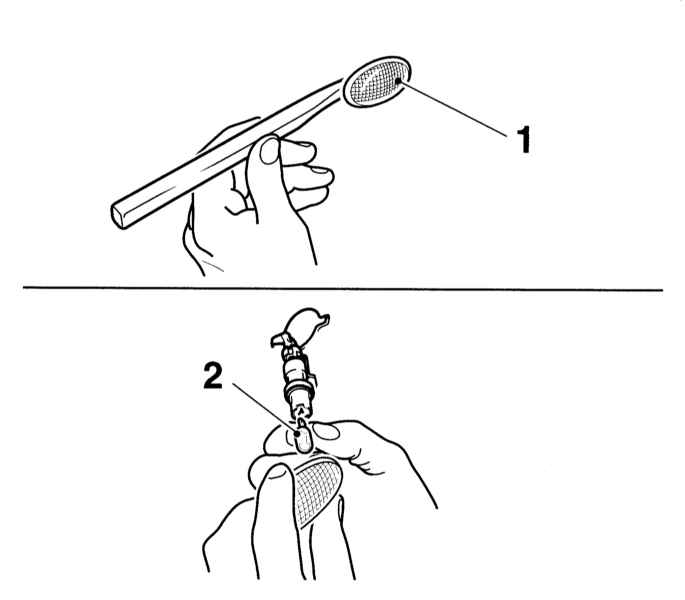

С наружной стороны крыла предохранителя сдвиньте линзу повторителя (1) назад и высвободите ее переднюю часть из фиксатора, - в случае необходимости подденьте линзу подходящим инструментом. Повернув, высвободите патрон с лампой из линзы, затем, потянув, извлеките бесцокольную лампу (2) из патрона. Установка производится в обратном порядке. Сначала заправьте в отверстие в крыле передний край линзы, затем, прижав, защелкните задний.

Задние комбинированные фонари

Модели Хэтчбэк

ПОРЯДОК ВЫПОЛНЕНИЯ

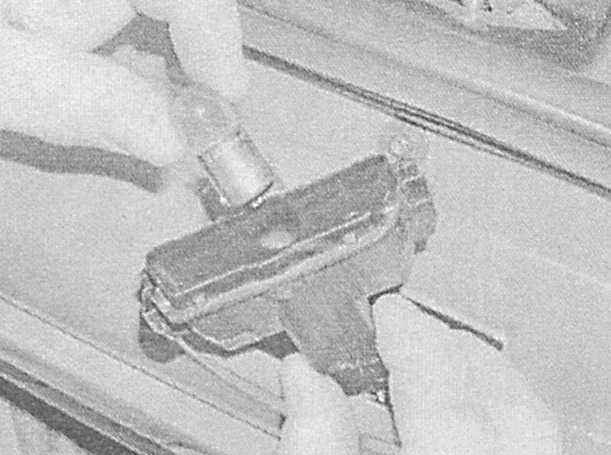

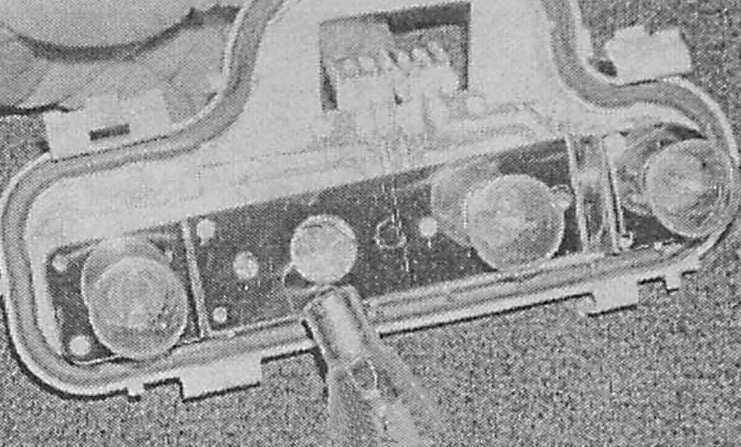

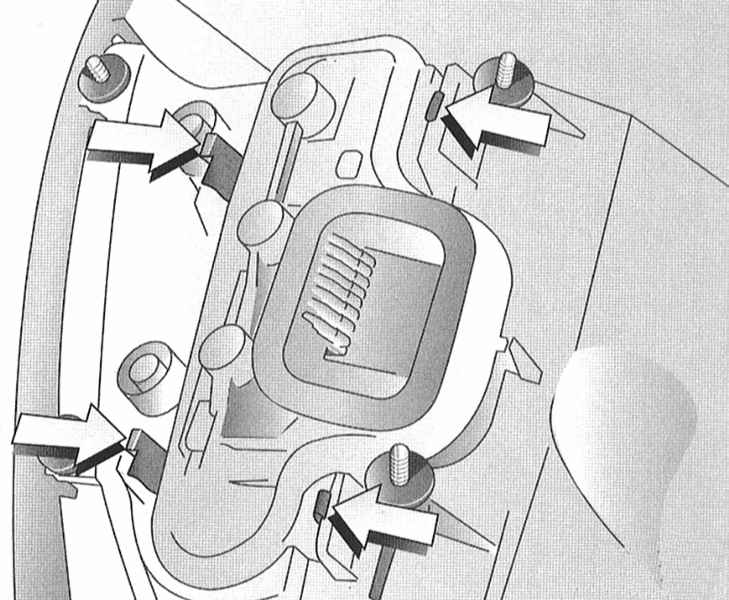

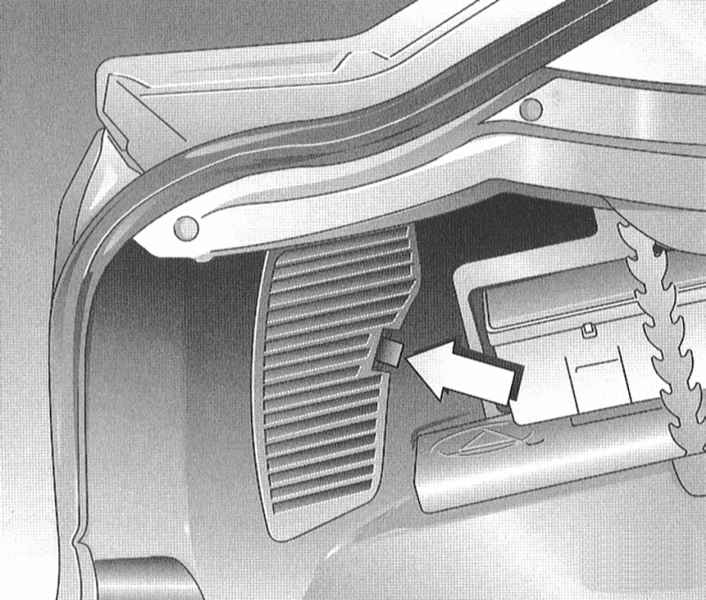

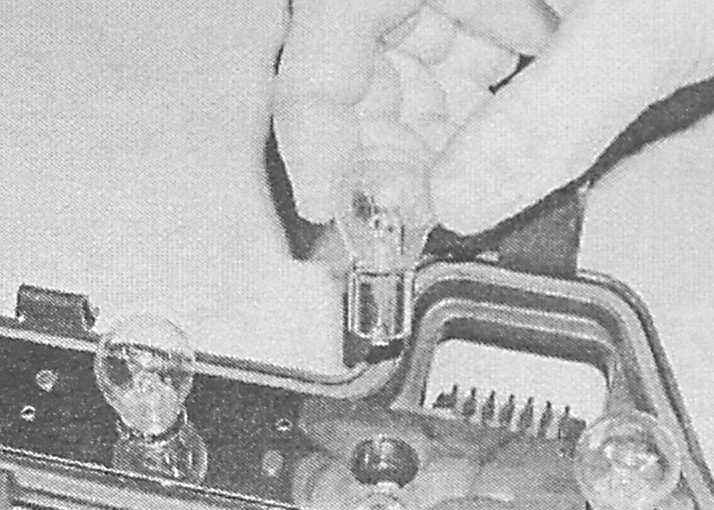

В багажном отделении отпустите фиксаторы и снимите и крышку доступа к блоку заднего комбинированного фонаря. Рассоедините контактный разъем электропроводки. Поддерживая задний фонарь снаружи, изнутри отверните два винта-барашка. Извлеките фонарную сборку из кузовного проема. Сожмите фиксаторы и снимите с фонаря ламподержатель. В задних фонарях используются лампы байонетного тип. Утопите подлежащую замене лампу в держателе, поверните ее против часовой стрелки и извлеките из патрона. Установка производится в обратном порядке.

Модели Универсал и Zafira

ПОРЯДОК ВЫПОЛНЕНИЯ

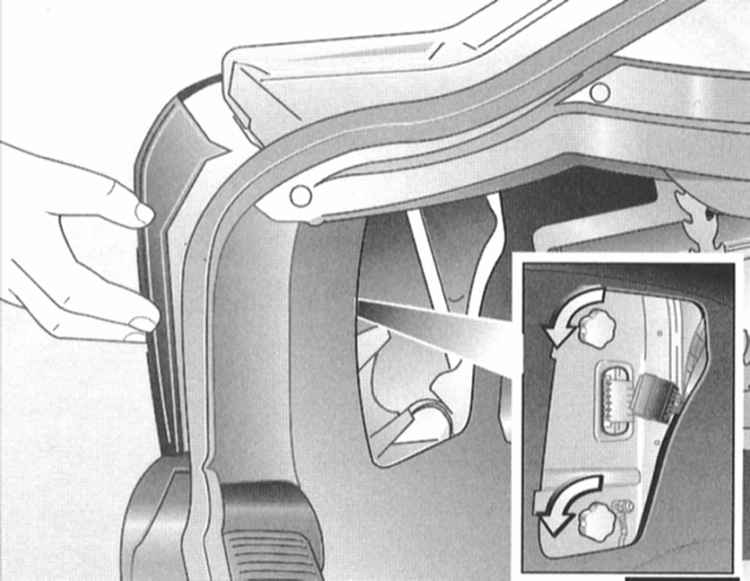

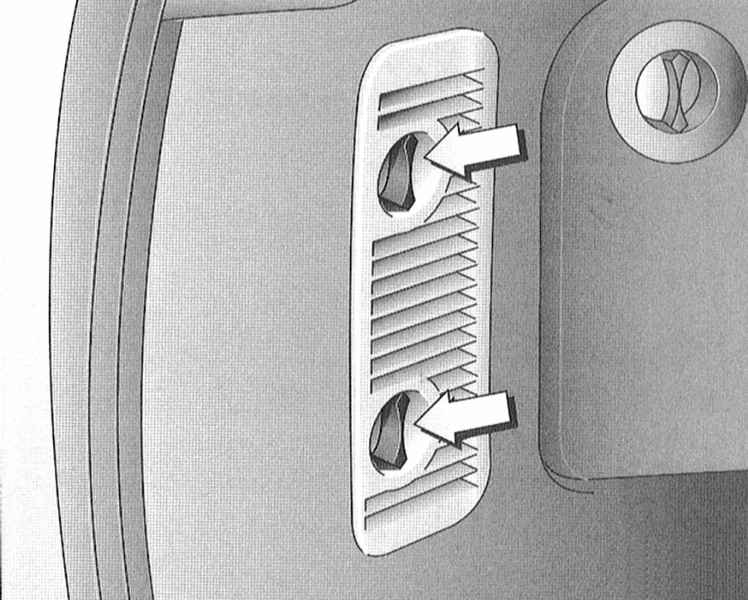

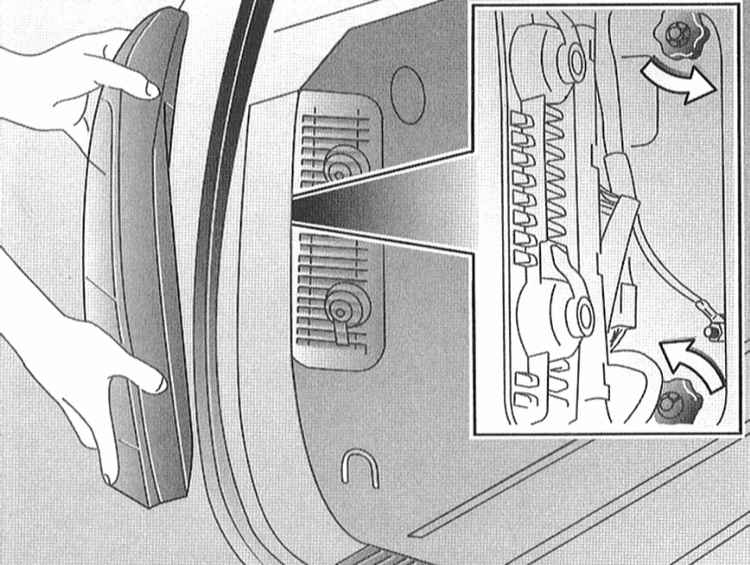

В багажном отделении отпустите фиксаторы и снимите и крышку доступа к блоку заднего комбинированного фонаря. Придерживая фонарь снаружи, изнутри отпустите два винта-барашка (показаны стрелками). Снимите фонарь. Отожмите фиксаторы и снимите с фонаря ламподержатель. В задних фонарях используются лампы байонетного тип. Утопите подлежащую замене лампу в держателе, поверните ее против часовой стрелки и извлеките из патрона. Установка производится в обратном порядке.

Фонарь подсветки номерного знака

Модели Седан и Хэтчбэк

ПОРЯДОК ВЫПОЛНЕНИЯ

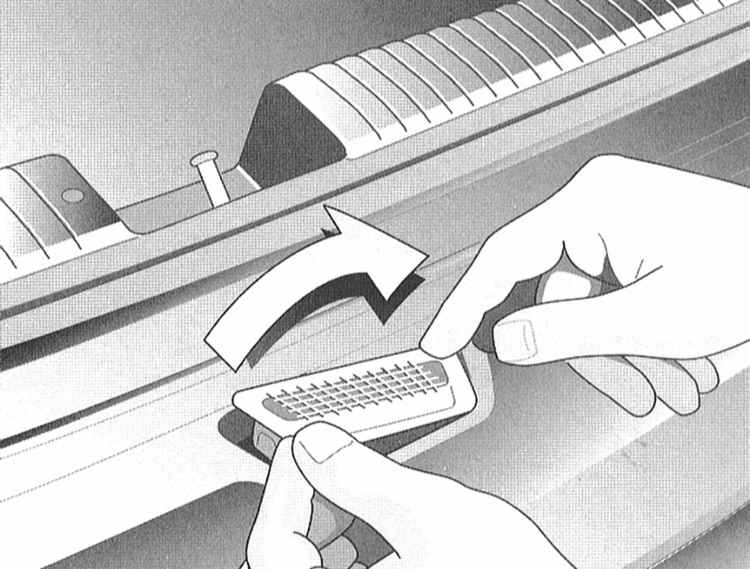

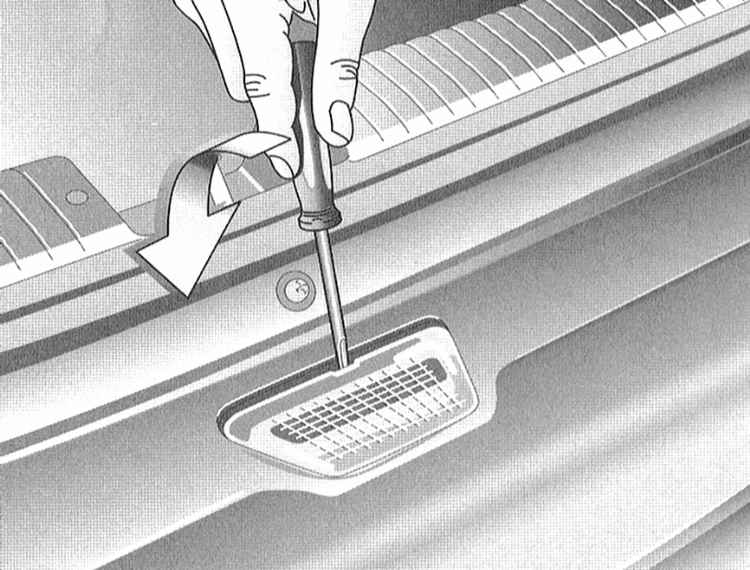

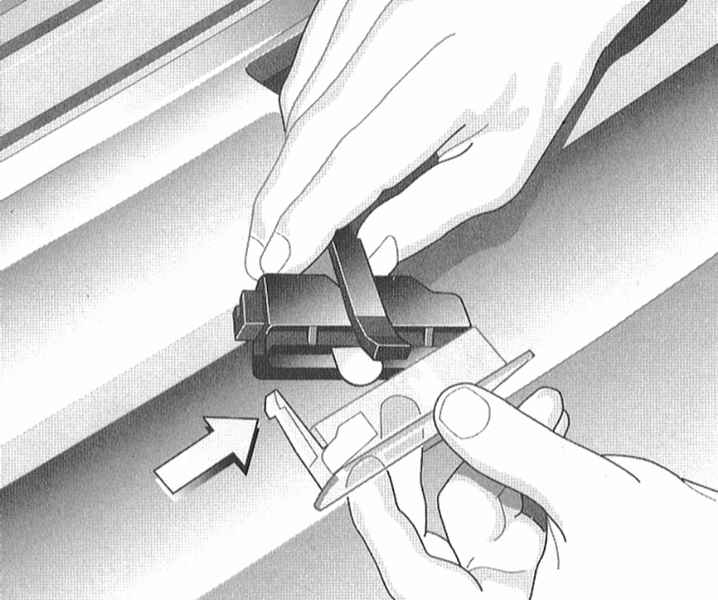

С целью обеспечения адекватного доступа откройте дверь задка/ крышку багажного отделения, - фонарь подсветки номерного знака расположен в верхней части заднего бампера. Продев подходящую отвертку в специальный паз под линзой фонаря, отпустите внутренний фиксатор крепления фонарной сборки. Отожмите вниз правый край линзы, поднимите левый и высвободите фонарную сборку из бампера. Сожмите фиксаторы и снимите линзу фонаря. Прижав и повернув, извлеките лампу байонетного типа из ламподержателя. Установка производится в обратном порядке.

Модели Универсал и Zafira

ПОРЯДОК ВЫПОЛНЕНИЯ

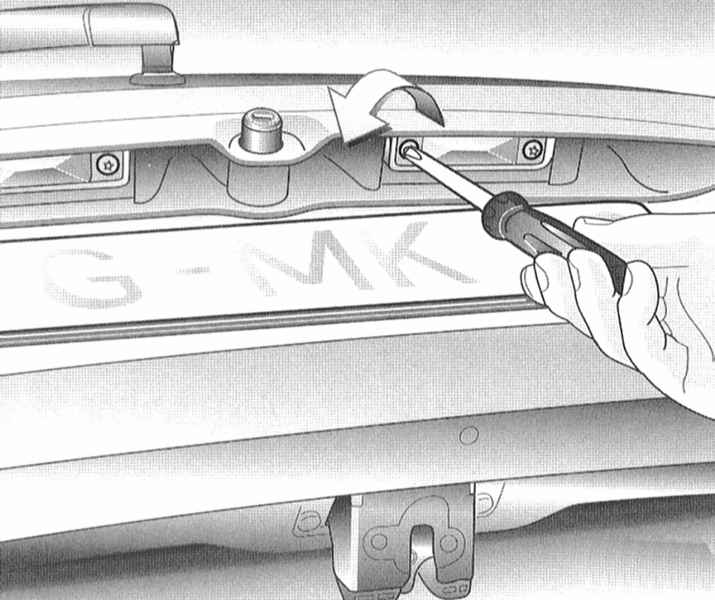

Откройте дверь задка и зафиксируйте ее в верхнем положении. Выверните крепежные винты и снимите соответствующую из двух фонарных сборок. Извлеките лампу фестонного типа из пружинных контактных ножек. Установка производится в обратном порядке. Проследите за надежностью фиксации лампы пружинными контактами.

Стоп-сигнал верхнего уровня

ПОРЯДОК ВЫПОЛНЕНИЯ

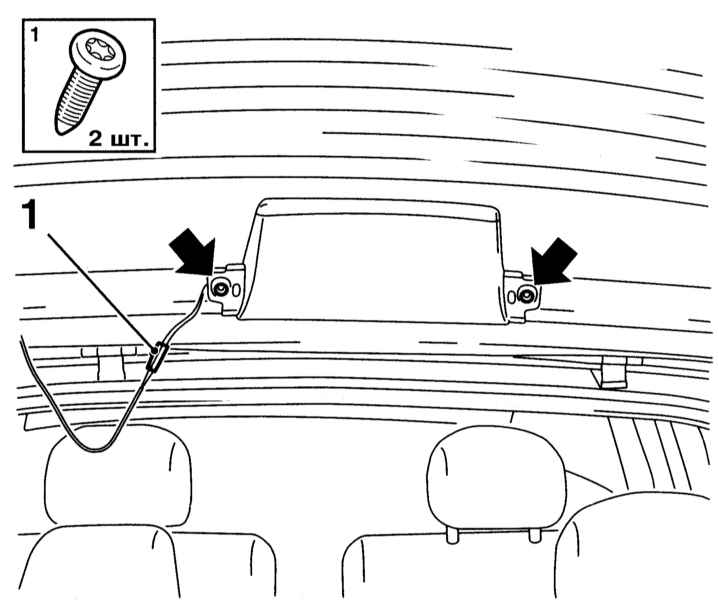

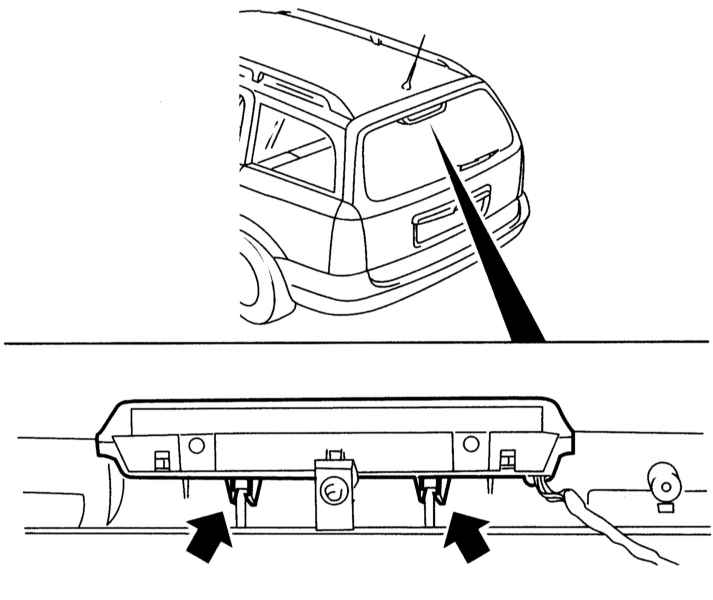

Откройте дверь задка, снимите заглушки, выверните крепежные винты и снимите нижнюю и верхнюю секции внутренней обивки двери, - обратите внимание, что нижняя панель обивки оснащена выступами, входящими в зацепление с пазами верхней панели. Выверните два крепежных винта/ отпустите фиксаторы, снимите сборку стоп-сигнала верхнего уровня и отсоедините от нее электропроводку. A — Винты крепления стоп-сигнала верхнего уровня (модели Хэтчбэк и Седан) B — Схема крепления стоп-сигнала верхнего уровня на моделях Универсал и Zafira A. B. Стоп-сигнал выполнен неразборным и в случае выхода из строя заменяется целиком. Установка производится в обратном порядке.
