14.8. Снятие и установка наружных осветительных / сигнальных приборовПередние фонарные сборки
|
|
- Снимите передний бампер (см. Главу
Кузов).
|

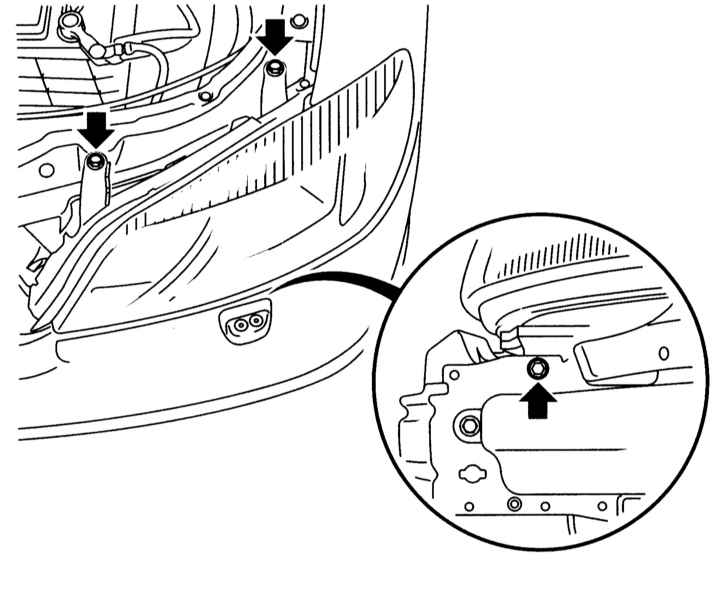

- Выверните крепежные болты (два верхних и один нижний) и снимите
блок-фару, отсоединив от нее электропроводку как только появится
доступ к контактным разъемам.
|
|

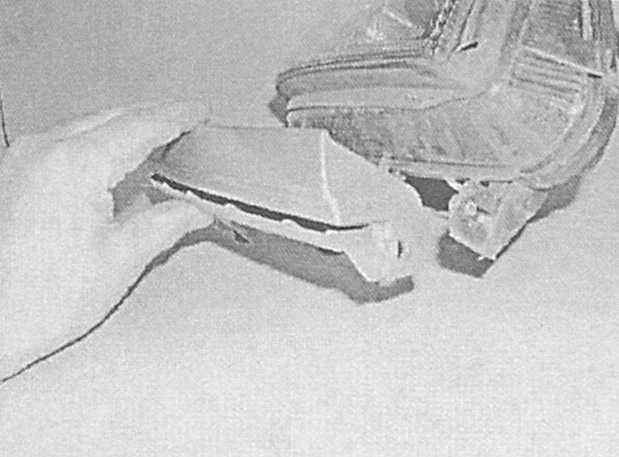

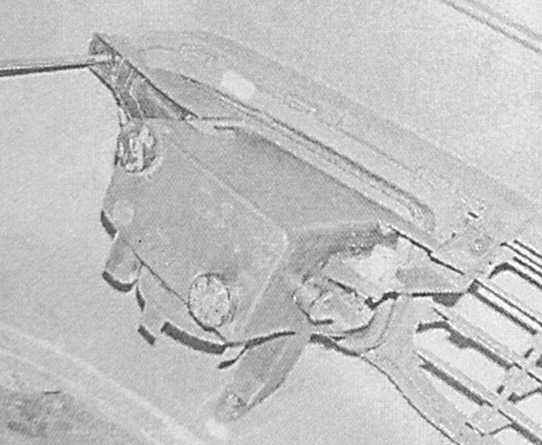

- Снимите фонарную сборку с автомобиля. Выверните крепежные винты
и снимите с нижней части фонарной сборки накладку бампера.
|
A.
B.
|

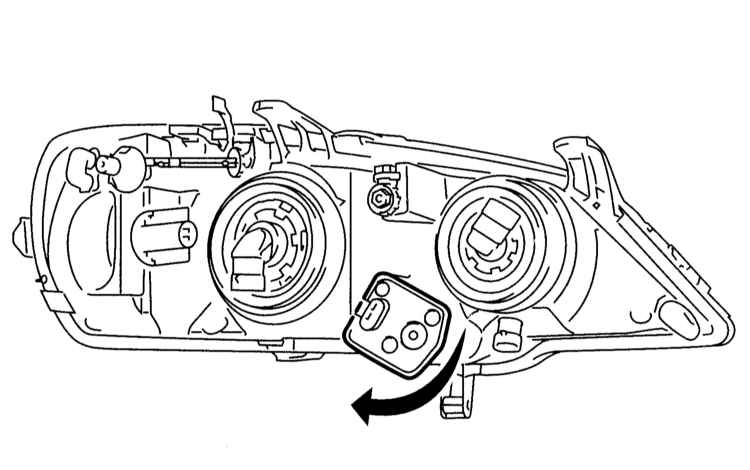

- В случае необходимости разверните под 90° и снимите сервопривод
регулировки направления оптических осей фар.
|
|
- Установка производится в обратном порядке, - при первой же возможности
произведите регулировку направления оптических лучей фар (см.
Раздел
Регулировка направления оптических осей
фар).
|
|
Противотуманная фара
|
|
- Снимите передний бампер (см. Главу
Кузов).
|
- Выверните три крепежных винта и снимите фару с бампера, затем
отсоедините электропроводку.
|
|
- Установка производится в обратном порядке. При первой же возможности
отрегулируйте направление оптической оси фары.
|
|
Повторители указателей поворотов
|
|
- Аккуратно сдвиньте линзу повторителя назад для высвобождения
ее переднего края из панели крыла.
- Снимите повторитель с крыла и отсоедините от него электропроводку.
В случае необходимости произведите замену лампы (см. Раздел
Замена
ламп внутренних осветительных приборов).
- Установка производится в обратном порядке. Сначала заправьте
в отверстие в крыле передний край линзы, затем, прижав, защелкните
задний.
|
|
Задние комбинированные фонари
См. Раздел
Замена ламп внутренних осветительных приборов.
Фонарь(и) подсветки номерного знака
См. Раздел
Замена ламп внутренних осветительных приборов.
Стоп-сигнал верхнего уровня
См. Раздел
Замена ламп внутренних осветительных приборов.
|
