14.16. Снятие и установка компонентов системы омывания стекол

Резервуар омывающей жидкости

ПОРЯДОК ВЫПОЛНЕНИЯ

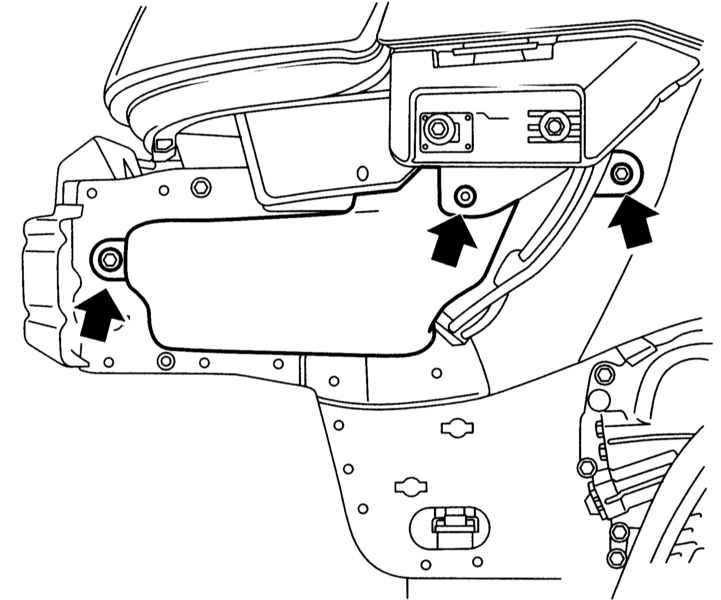

Снимите передний бампер (см. Главу Кузов). Выверните крепежные винты и снимите локер защиты арки левого переднего колеса (см. Главу Кузов). Резервуар установлен за внутренней секцией бампера. Заведите под резервуар сливную емкость. Отсоедините электропроводку от насоса подачи омывающей жидкости и отведите разъем в сторону. Отсоедините от насоса шланг и слейте остатки жидкости в приготовленную емкость. На моделях, оборудованных многофункциональным дисплеем, отсоедините электропроводку от датчика уровня омывающей жидкости. На моделях, оборудованных омывателями линз фар, отсоедините электропроводку и шланг от дополнительного насоса в резервуаре. Отсоедините от резервуара заливную горловину. Высвободите жгуты электропроводки из промежуточных фиксаторов на корпусе резервуара. Выверните крепежные болты и снимите резервуар со своего посадочного места под бампером. Установка производится в обратном порядке.

Насос подачи омывающей жидкости

ПОРЯДОК ВЫПОЛНЕНИЯ

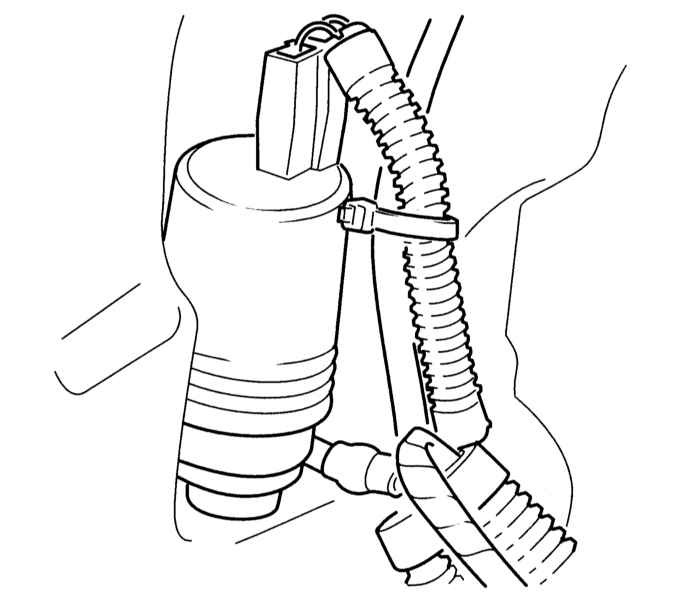

Снимите передний бампер (см. Главу Кузов). Выверните крепежные винты и снимите локер защиты арки левого переднего колеса (см. Главу Кузов). Заведите под насос сливную емкость. Отсоедините электрический разъем с верхней стороны насоса и отведите его в сторону. Отсоедините от насоса шланг и слейте жидкость в приготовленную емкость. Потянув вверх, высвободите насос из резиновой проходной втулки в корпусе резервуара омывающей жидкости. В случае необходимости снимите проходную втулку. Установка производится в обратном порядке. В заключение залейте в резервуар свежую охлаждающую жидкость (см. Главу Текущее обслуживание).

Сопла подачи омывающей жидкости на ветровое стекло

ПОРЯДОК ВЫПОЛНЕНИЯ

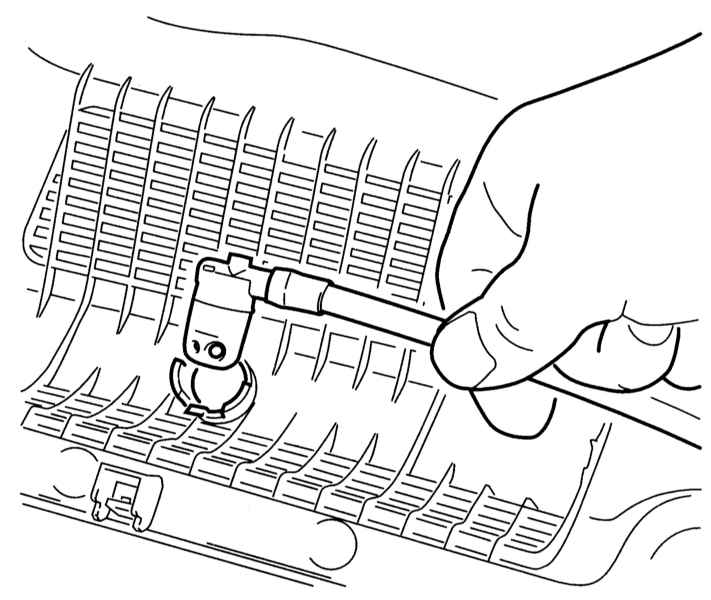

Снимите резиновое уплотнение с верхнего края переборки двигательного отсека. Снимите пластмассовую решетку с пластины отражателя под ветровым стеклом. Отсоедините шланг от закрепленных в пластине отражателя сопел подачи омывающей жидкости. Аккуратно поддевая отверткой, отпустите пластмассовые фиксаторы и, потянув вниз, высвободите сопло из пластины отражателя. Установка производится в обратном порядке.

Сопло подачи омывающей жидкости на заднее стекло

ПОРЯДОК ВЫПОЛНЕНИЯ

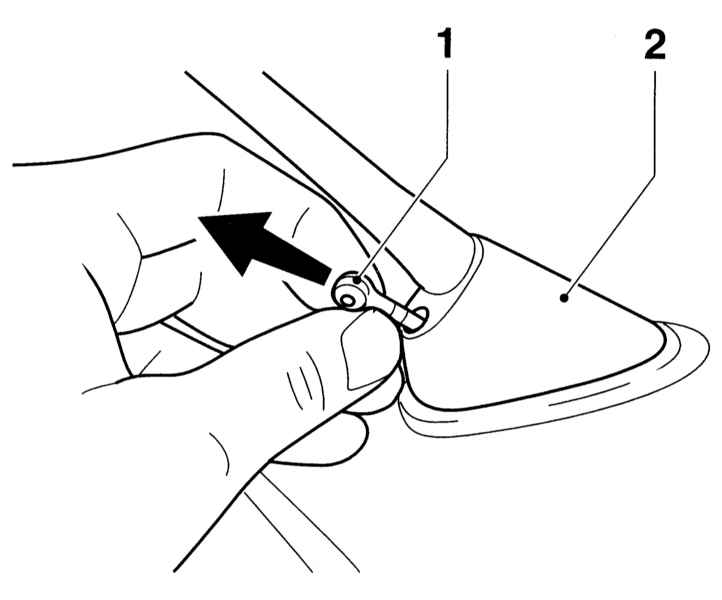

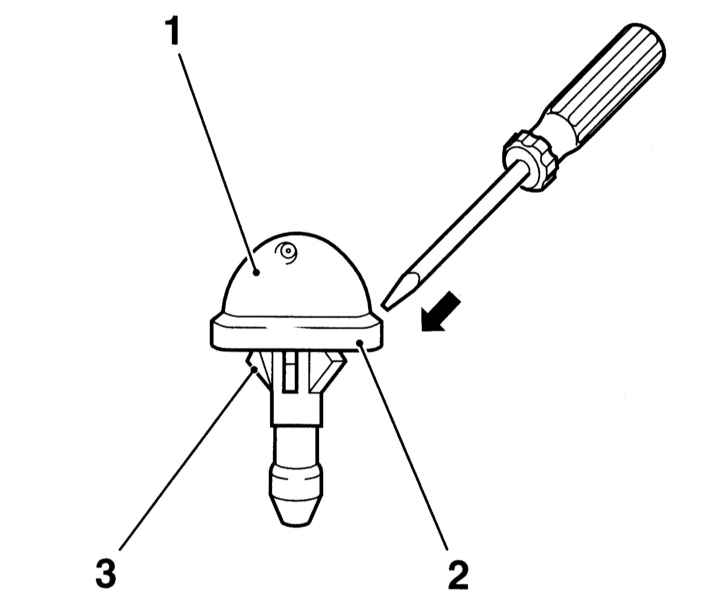

На моделях Хэтчбэк , аккуратно поддев маленькой отверткой, высвободите сопло (1) из отверстия в основании антенны (2) радиоприемника. На моделях Универсал вставьте маленькую отвертку в зазор между соплом и резиновым уплотнительным элементом. Отожмите фиксаторы и снимите сопло с дверной рамы. На моделях Zafira снимите верхнюю панель внутренней обивки двери задка, затем, поддев отверткой, снимите сопло подачи омывающей жидкости. 1 — Сопло 2 — Посадочный фланец 3 — Фиксаторы Отсоедините от сопла шланг. Установка производится в обратном порядке.

Сопла подачи омывающей жидкости на линзы фар
