14.25. Снятие и установка элементов SRS

Прежде чем приступать к обслуживанию любых компонентов SRS внимательно изучите меры предосторожности (см. Система дополнительной безопасности (SRS) - общая информация!

Передняя водительская подушка безопасности

Передняя водительская подушка безопасности встроена в ступичную часть рулевого колеса и находится под кнопкой активации звукового сигнала.

ПОРЯДОК ВЫПОЛНЕНИЯ

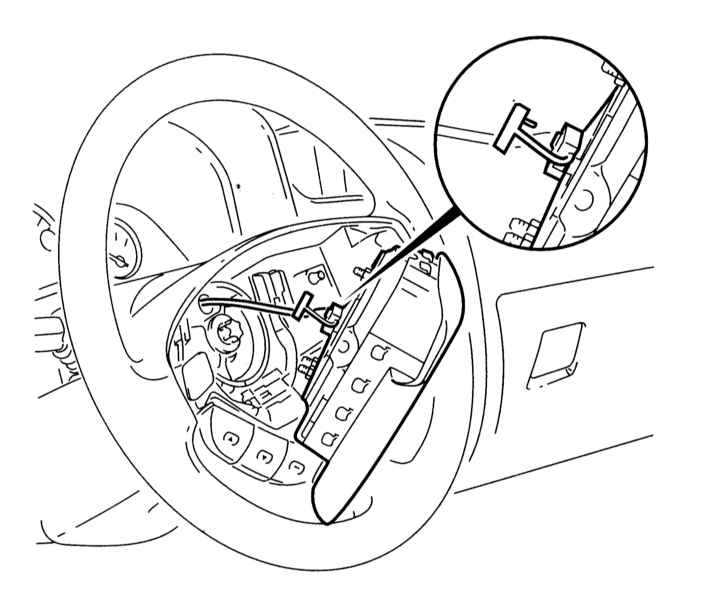

Произведите отключение SRS (см. Датчик скорости движения автомобиля (VSS) - общая информация). Установите передние колеса в прямолинейное положение. Вынув ключ из замка зажигания, заблокируйте колонку. Выверните два крепежных винта в задней части рулевого колеса и аккуратно снимите модуль подушки безопасности в сборе с накладкой кнопки клаксона. Отсоедините от модуля подушки безопасности электропроводку. Уберите снятый модуль в безопасное место и уложите его лицевой стороной вверх. При переноске модуля держите его лицевой накладкой от себя! Установка производится в обратном порядке. Не забудьте восстановить исходное подсоединение электропроводки, проследите, чтобы крепежные винты были затянуты с требуемым усилием.

Передняя пассажирская подушка безопасности

Пассажирская подушка закреплена на поперечной балке под панелью приборов автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ

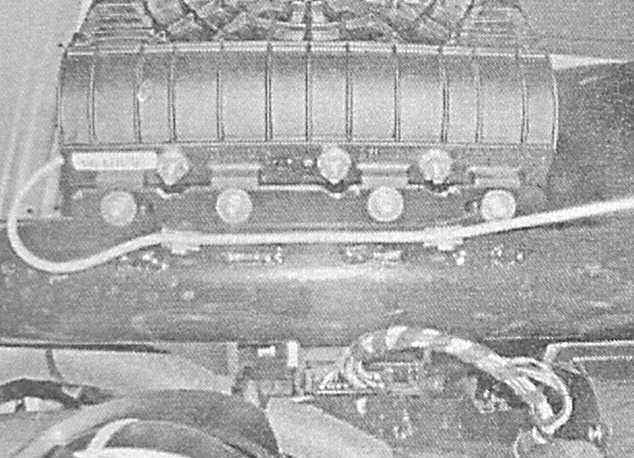

Произведите отключение SRS (см. Датчик скорости движения автомобиля (VSS) - общая информация). Снимите вещевой ящик (см. Главу Кузов). При помощи ключа типа TORX выверните крепежные болты и снимите модуль подушки безопасности с опорного кронштейна на поперечной балке. Отсоедините электропроводку и снимите модуль с автомобиля, - обратите внимание, что нижняя сторона блока обработана для установки на отверстия кронштейна. Установка производится в обратном порядке. Проследите, чтобы крепежные болты были затянуты с требуемым усилием.

Боковые подушки безопасности

Боковые подушки безопасности вмонтированы в наружные стороны спинок передних сидений.

ПОРЯДОК ВЫПОЛНЕНИЯ

Произведите отключение SRS (см. Датчик скорости движения автомобиля (VSS) - общая информация). Отпустите фиксаторы и снимите со спинки сиденья боковую декоративную накладку. Отсоедините от модуля электропроводку. Отдайте три крепежных гайки и снимите подушку со спинки сиденья Производители рекомендуют заменять самоконтрящиеся гайки крепления модулей подушек безопасности в обязательном порядке. Установка производится в обратном порядке. Правильно соединяйте проводку и затягивайте гайки предписанным моментам.

Контактный барабан подушки безопасности на рулевой колонке

ПОРЯДОК ВЫПОЛНЕНИЯ

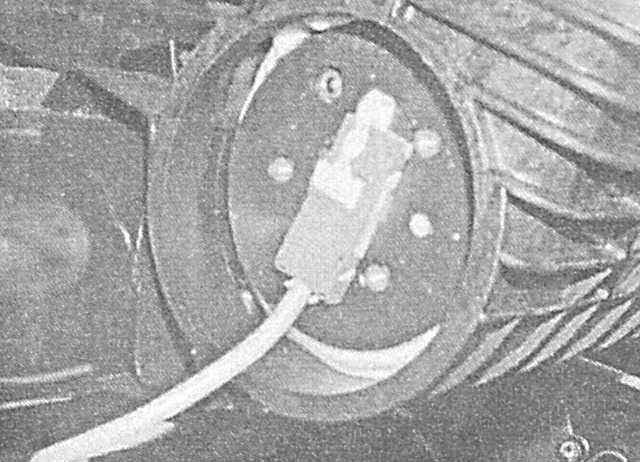

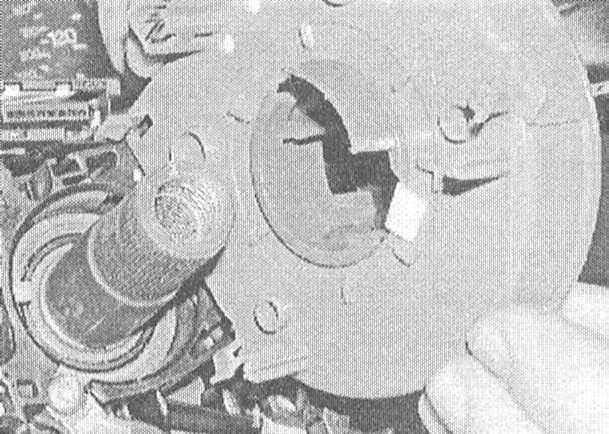

Снимите водительский модуль подушки безопасности (см. выше). Снимите рулевое колесо (см. Главу Подвеска и рулевое управление). Удостоверьтесь, что передние колеса автомобиля установлены в прямолинейное положение, ключ зажигания вынут из замка и рулевая колонка заблокирована. Выверните крепежные винты и снимите верхнюю и нижнюю секции кожуха рулевой колонки (см. Главу Подвеска и рулевое управление). Снимите с выключателя зажигания накладку с идентификационной маркировкой положений ключа. Маленькой отверткой отпустите фиксатор и защелку и рассоедините разъем электропроводки с задней стороны контактной группы. Отпустите четыре задних фиксатора и снимите контактный блок с верхней части рулевой колонки. Проследите, чтобы обе половины контактного блока оставались в центральном положении и располагались стрелками вниз, - в случае необходимости закрепите их скотчем. Перед установкой нового контактного барабана, либо старого с нарушенной центровкой, отожмите верхний фиксатор и аккуратно вращайте верхнюю часть блока против часовой стрелки до возникновения ощущения сопротивления. Теперь поверните блок на 2.5 оборота по часовой стрелке и добейтесь совмещения стрелок на центральной секции и наружном крае. При установке нового блока прежде снимите транспортировочный крепеж. Установите контактный барабан на рулевую колонку, проследив за правильностью попадания направляющих штифтов в отверстия в рулевой колонке. Прижмите блок до защелкивания фиксаторов. Соблюдайте крайнюю осторожность, - в случае повреждения фиксаторов блок подлежит замене в сборе! Восстановите исходное подсоединение электропроводки и зафиксируйте контактный разъем фиксатором. Установите на замок зажигания накладку с идентификационной маркировкой положений ключа. Установите секции кожуха рулевой колонки и надежно затяните винты их крепления (см. Главу Подвеска и рулевое управление). Установите рулевое колесо (см. Главу Подвеска и рулевое управление). Установите подушку безопасности (см. выше).

Электронный блок управления

ПОРЯДОК ВЫПОЛНЕНИЯ

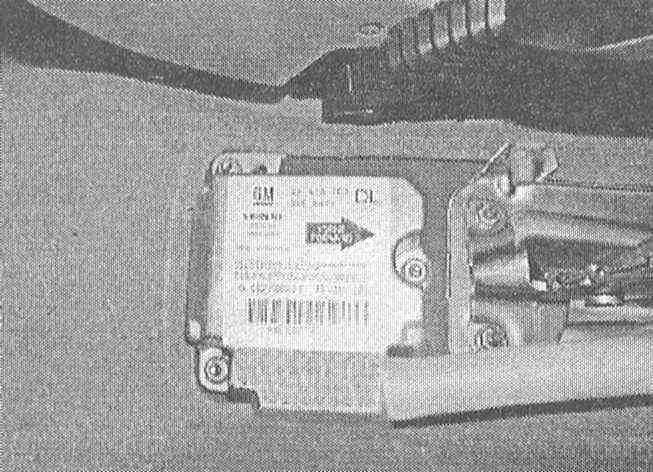

Произведите отключение системы (см. Датчик скорости движения автомобиля (VSS) - общая информация). Снимите центральную консоль (см. Главу Кузов). На моделях Zafira снимите также узел рычага переключения передач (см. Главу Ручная коробка передач), — блок управления находится под рычагом. Отсоедините от блока электропроводку, отдайте крепежные гайки и снимите блок с автомобиля, — обратите внимание, что стрелка сверху блока должна указывать вперед по автомобилю (ввиду асимметричности расположения крепежа блок имеет однозначное установочное положение). Установка производится в обратном порядке. Проследите, чтобы крепеж был затянут с требуемым усилием.

При установке нового блока управления он должен быть запрограммирован в условиях фирменной мастерской автосервиса Opel.

Дверные датчики удара

Датчики установлены внутри передних дверей.

Датчик определения занятости переднего пассажирского сиденья

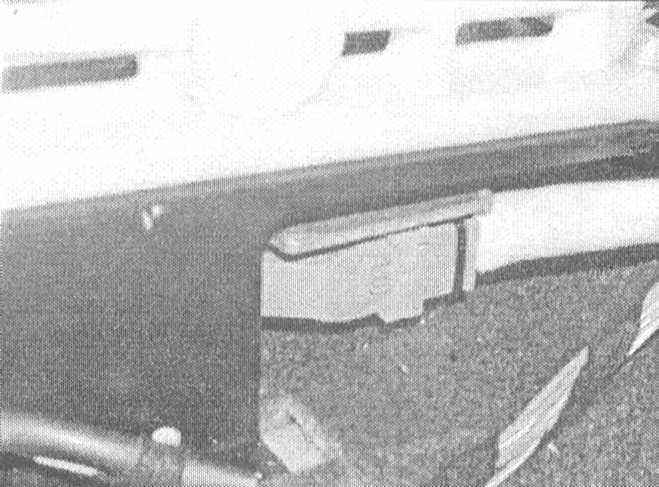

Датчик вмонтирован в покрытие сиденья. Выполнение процедуры его замены следует поручить специалистам автосервиса.
