11.8. Проверка состояния, снятие и установка тормозного диска

Проверка состояния

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Ослабьте болты крепления колес, поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее колесо, затем верните пару колесных болтов с целью фиксации тормозного диска (если винт крепления диска еще не вывернут, необходимость в установке болтов отпадает). При проверке диска заднего тормозного механизма не забудьте отпустить стояночный тормоз.
  2. Снимите тормозной суппорт (см. Замена колодок дисковых тормозных механизмов передних колес или Замена колодок дисковых тормозных механизмов задних колес) и подвяжите его в стороне проволокой к элементу подвески, не отсоединяя тормозного шланга.

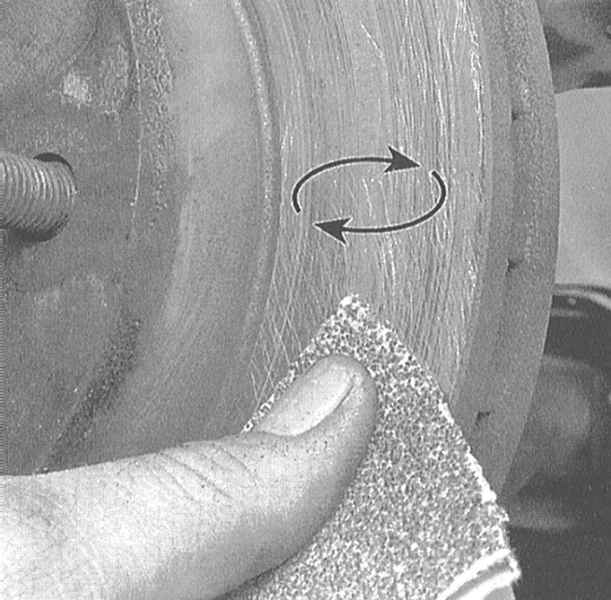

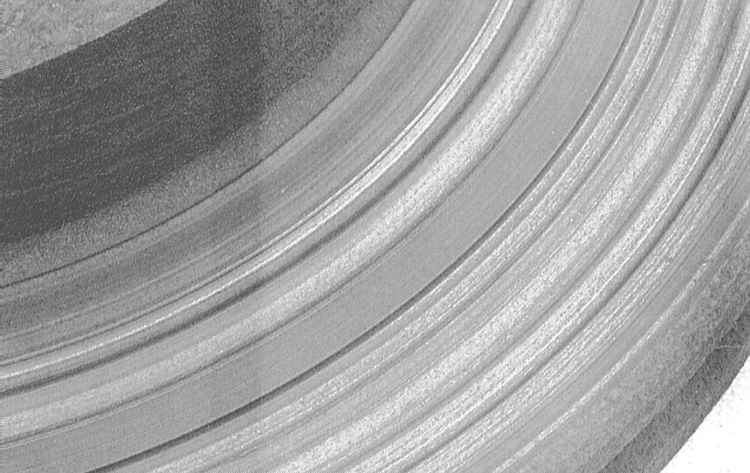

  1. Произведите визуальную проверку состояния рабочей поверхности диска. При чрезмерном износе тормозных колодок головки заклепок крепления фрикционных накладок проделывают на поверхности тормозного диска глубокие борозды, - поврежденный таким образом диск подлежит замене в обязательном порядке. Легкие дефекты могут быть устранены при помощи мелкозернистой наждачной бумаги. Для удаления борозд глубиной более 0.38 мм диск следует подвергнуть проточке. Помните, что осмотр диска должен производиться с обеих его сторон.

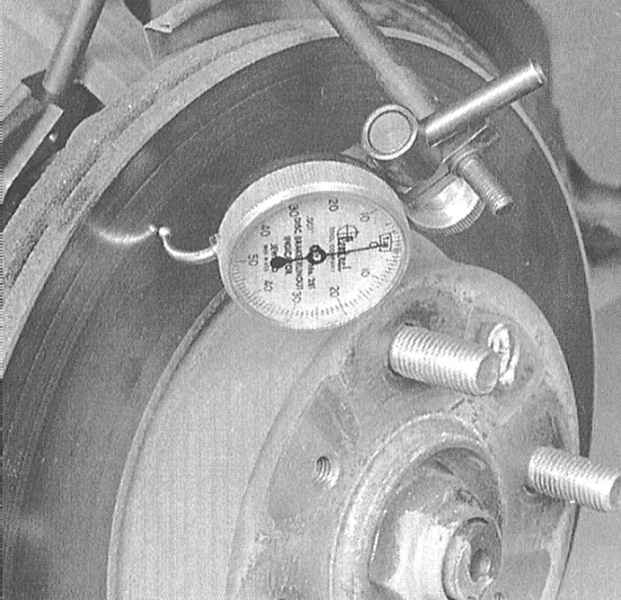

  1. Если во время торможения замечались пульсации педали ножного тормоза, следует оценить величину бокового биения тормозного диска. Закрепите циферблатный измеритель плунжерного типа на расстоянии около 12.7 мм от наружного края диска. Обнулите прибор и начинайте вращать диск. Результат измерения не должен выходить за пределы оговоренного в Спецификациях допустимого диапазона, в противном случае диск необходимо отдать в проточку.

Составители настоящего Руководства рекомендуют производить проточку дисков вне зависимости от их состояния с целью удаления с рабочих поверхностей всякого рода дефектов. На крайний случай можно ограничиться обработкой диска мелкозернистой наждачной бумагой.

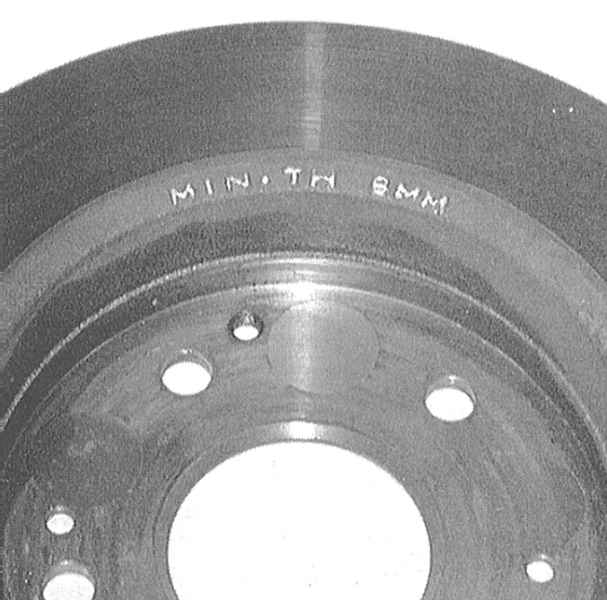

  1. При проточке диска следует уделить особое внимание соблюдению требований Спецификаций к его минимальной допустимой толщине. На торцевой поверхности диска предусмотрена соответствующая маркировка.

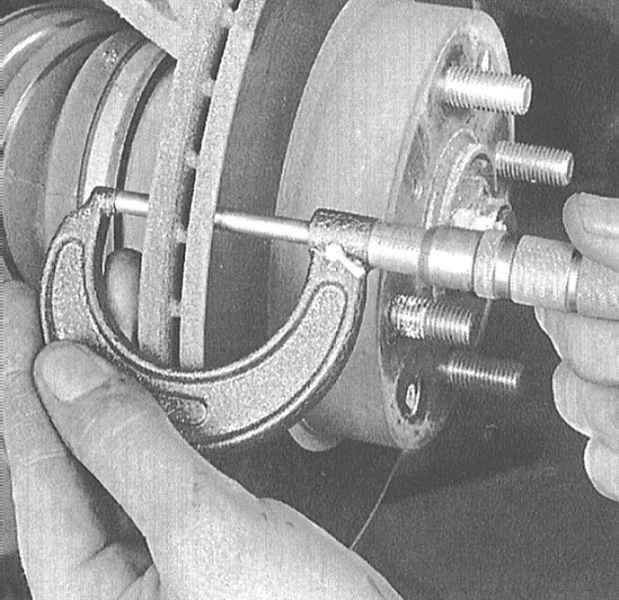

  1. Измерение толщины диска производится при помощи микрометра.

Снятие

Передние тормозные механизмы

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните колесные болты, установленные при проверке диска.

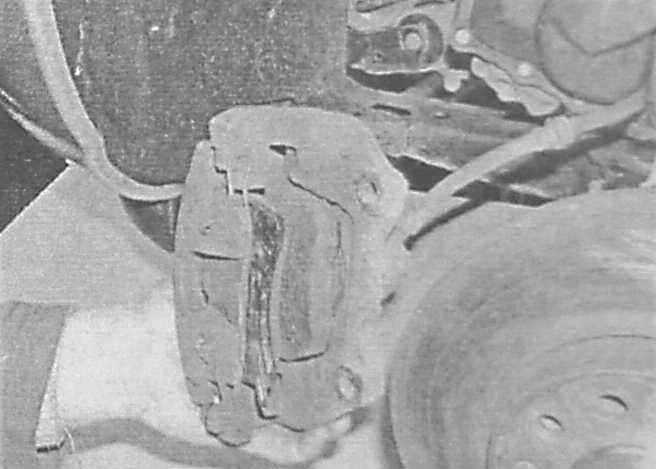

  1. Снимите передний суппорт с тормозными колодками и кронштейном крепления и отведите его в сторону, подвязав к стойке.

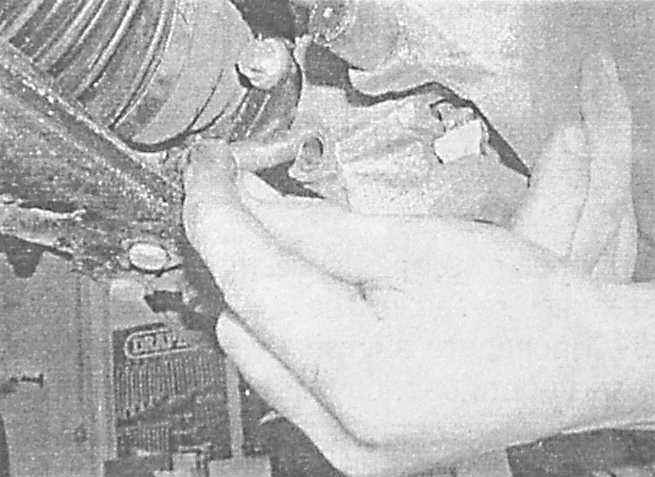

  1. На моделях с ABS и двухлитровых моделях снимите анкерную скобу (см. Снятие, восстановительный ремонт и установка суппортов дисковых тормозных механизмов передних колес) и высвободите тормозной шланг из опорного кронштейна на стойке подвески.

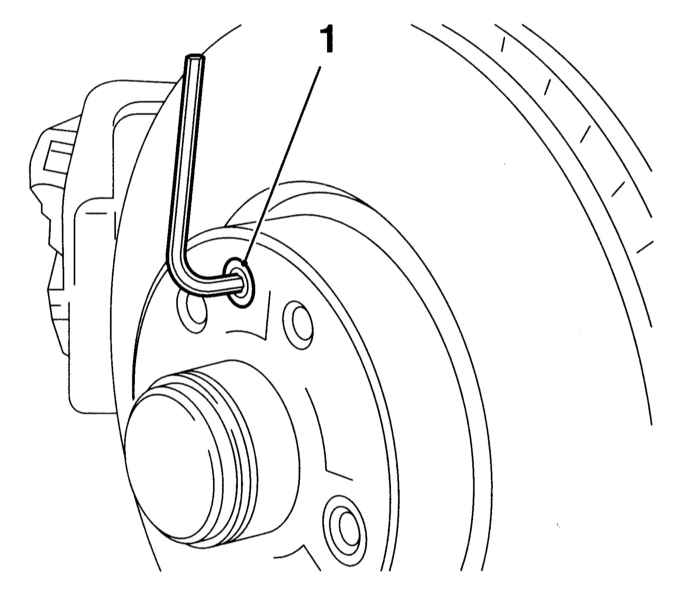

  1. Выверните крепежный винт и снимите тормозной диск со ступицы колеса.

Задние тормозные механизмы

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните колесные болты, установленные при проверке диска.
  2. Снимите тормозные колодки (см. Замена колодок дисковых тормозных механизмов задних колес). Снимите суппорт с верхнего направляющего подшипника. Отведите суппорт в сторон и подвяжите его проволокой, не отсоединяя тормозной шланг.
  3. Выверните болты укрепления анкерной скобы суппорта к нижнему рычагу подвески.
  4. Выверните крепежный винт и снимите тормозной диск со ступицы колеса.

Установка

Передние тормозные механизмы

Установка производится в порядке, обратном порядку демонтажа компонентов.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Перед установкой удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей диска и ступицы. Слегка смажьте резьбовую часть винта крепления диска фиксирующим герметиком.
  2. В заключение установите тормозные колодки и суппорт тормозного механизма (см. Замена колодок дисковых тормозных механизмов передних колес).

Задние тормозные механизмы

Установка производится в порядке, обратном порядку демонтажа компонентов.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Перед установкой удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей диска и ступицы. Слегка смажьте резьбовую часть винта крепления диска фиксирующим герметиком.
  2. Установите опорный кронштейн суппорта и затяните болты его крепления с требуемым усилием. Очистите верхний палец суппорта и смажьте его силиконовой смазкой. Наденьте суппорт на палец и установите колодки (см. Замена колодок дисковых тормозных механизмов задних колес).
