11.22. Снятие, установка и регулировка датчика-выключателя стоп-сигналов

Снятие

Датчик-выключатель закреплен на кронштейне педали ножного тормоза.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите нижнюю секцию отделки панели приборов (см. Главу Бортовое электрооборудование). С целью обеспечения адекватного доступа отсоедините воздуховод.

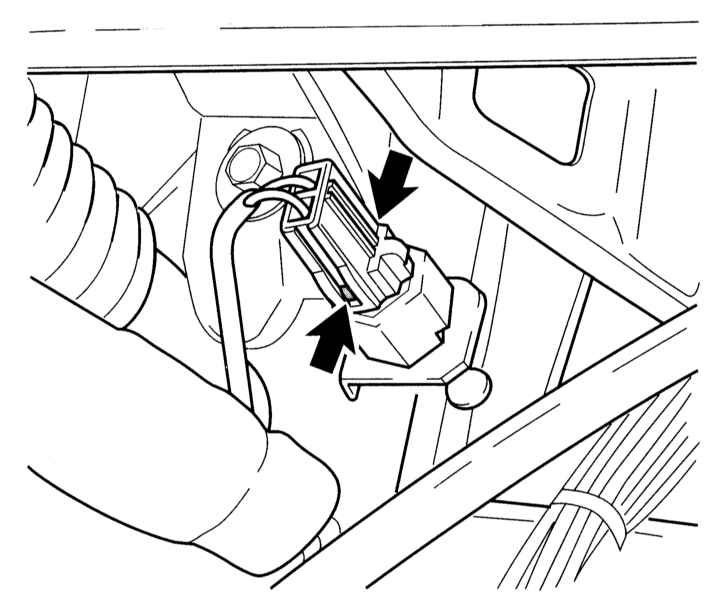

Отсоедините от датчика-выключателя электропроводку, поверните выключатель и высвободите его из кронштейна педальной сборки.

Установка и регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Перед установкой полностью утопите плунжер датчика-выключателя.
Установите датчик-выключатель на кронштейн педали и поверните для фиксации.
Выжмите педаль ножного тормоза и извлеките плунжер до упора его в рычаг педали. Для завершения регулировки отпустите педаль.
Подсоедините электропроводку, установите воздуховод и нижнюю секцию отделки панели приборов. Проверьте исправность функционирования датчика-выключателя по срабатыванию стоп-сигналов при выжимании педали ножного тормоза.
