11.21. Снятие и установка тросов привода стояночного тормоза

Снятие

На моделях с барабанными тормозными механизмами задних колес приводной трос состоит из четырех секций: короткой передней (первичной), соединяющей рычаг управления с пластиной компенсатора; два главных троса (главная секция), соединяющего пластину компенсатора с задними тросами и двух коротких тросов, соединяющих главные тросы с задними башмаками тормозных механизмов. На моделях с дисковыми механизмами вторая секция подсоединена непосредственно к исполнительным рычагам суппортов и необходимость в задних коротких тросах отпадает. Каждая секция может быть снята в индивидуальном порядке.

Передняя секция

ПОРЯДОК ВЫПОЛНЕНИЯ

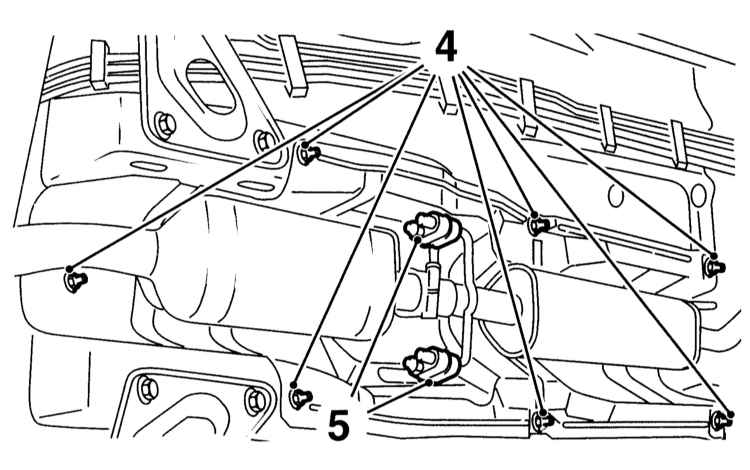

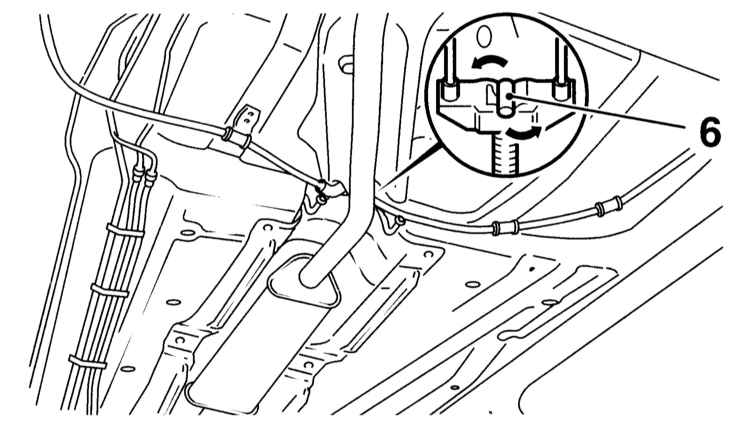

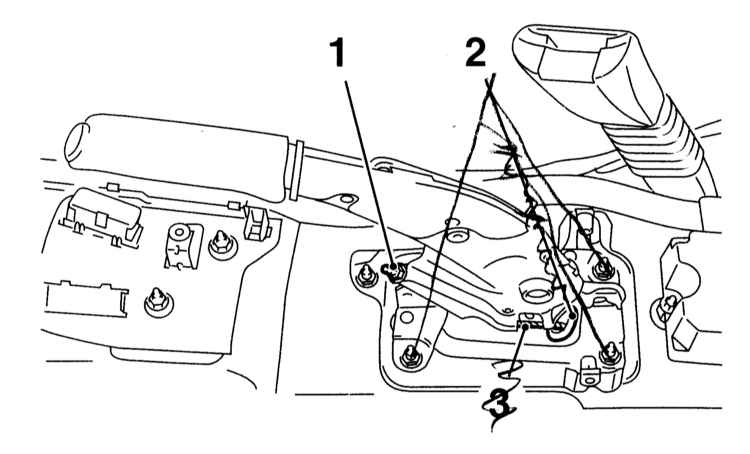

Подоприте передние колеса противооткатными башмаками, поддомкратьте задок автомобиля и установите его на подпорки. Полностью отпустите стояночный тормоз. Снимите центральную консоль (см. Главу Кузов). Полностью отпустите регулировочную гайку в передней части основания рычага управления стояночного тормоза. 1 — Регулировочная гайка 2 — Крепежные гайки В случае необходимости отсоедините трос от направляющих на пластине основания. Под автомобилем отсоедините электропроводку от лямбда-зонда. Снимите приемную трубу и промежуточную секцию системы выпуска отработавших газов (см. Главу Системы питания и выпуска). Снимите подвесы центральной части системы выпуска с опорных кронштейнов на днище автомобиля. Отдайте крепежные гайки и снимите с днища автомобиля термозащитный экран. Развернув на 90°, отсоедините передний трос от пластины компенсатора. Высвободите резиновый уплотнительный элемент из пластины основания рычага и втяните трос в салон автомобиля. Снимите уплотнительный элемент.

Главная секция

Главная секция состоит из двух тросов и пластины компенсатора.

ПОРЯДОК ВЫПОЛНЕНИЯ

Подоприте передние колеса противооткатными башмаками, поддомкратьте задок автомобиля и установите его на подпорки. Полностью отпустите стояночный тормоз. Снимите центральную крышку консоли и высвободите из консоли защитный чехол рычага стояночного тормоза. С целью обеспечения доступа к регулировочной гайке поднимите чехол вверх. Немного отпустите гайку, обеспечив тросу необходимую слабину. На моделях с барабанными тормозными механизмами задних колес отсоедините наконечники обоих тросов главной секции от коротких задних тросов. На моделях с дисковыми задними тормозными механизмами , отжав отверткой исполнительные рычаги суппортов, отсоедините от них наконечники главных тросов, снимите фиксаторы и высвободите оболочки тросов из опорных кронштейнов на суппортах. Под автомобилем отсоедините электропроводку от лямбда-зонда. Снимите приемную трубу и промежуточную секцию системы выпуска отработавших газов (см. Главу Системы питания и выпуска). Снимите подвесы центральной части системы выпуска с опорных кронштейнов на днище автомобиля. Отдайте крепежные гайки и снимите с днища автомобиля термозащитный экран. Развернув на 90°, отсоедините передний трос от пластины уравнителя. Высвободите тросы главной секции из опорных кронштейнов на задней балке и топливном баке и извлеките их из-под автомобиля. A — Левые гайки крепления вакуумного усилителя тормозов B — Правые гайки крепления вакуумного усилителя тормозов A. B.

Задние тросы (барабанные задние тормозные механизмы)

ПОРЯДОК ВЫПОЛНЕНИЯ

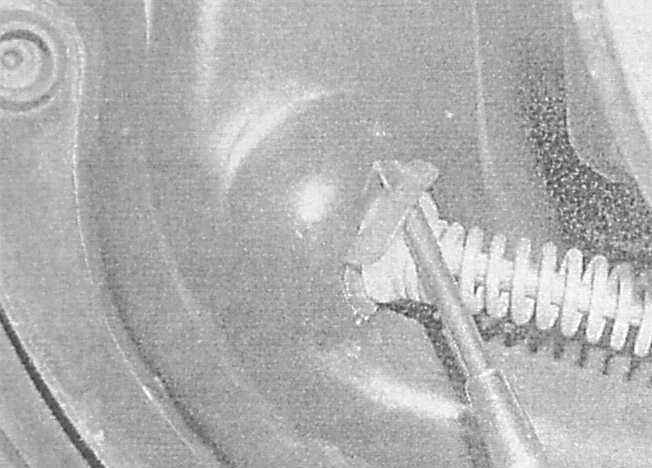

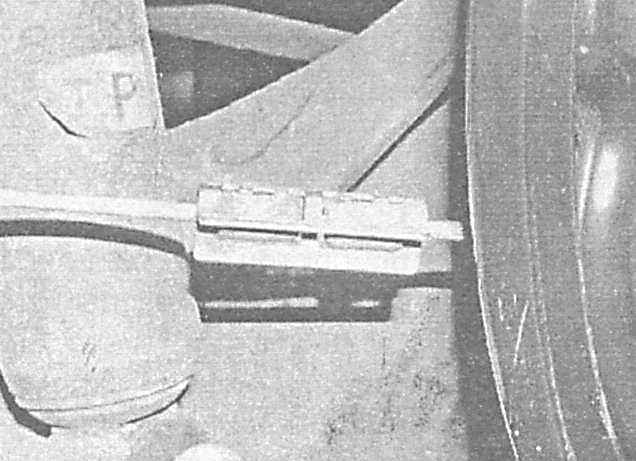

Подоприте передние колеса противооткатными башмаками, поддомкратьте задок автомобиля и установите его на подпорки. Полностью отпустите стояночный тормоз. Снимите соответствующее заднее колесо. Снимите задние тормозные башмаки (см. Замена башмаков барабанных тормозных механизмов задних колес). Снимите с тормозного щита стопорную скобку и вытяните трос вперед. Отсоедините задний трос от наконечника соответствующего троса главной секции.

Установка

Установка производится в порядке, обратном порядку демонтажа компонентов.
