13.1.18. Снятие и установка бампера

1. Пометьте краской положение соответствующего переднего колеса относительно ступицы. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса перед поддомкрачиванием автомобиля. Поднимите переднюю часть автомобиля, поставьте её на подставки и снимите переднее колесо.
2. Поднимите переднюю часть автомобиля и установите на подставки.

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка Введения к руководству.

3. Снимите передний локер, обратитесь к соответствующему разделу.

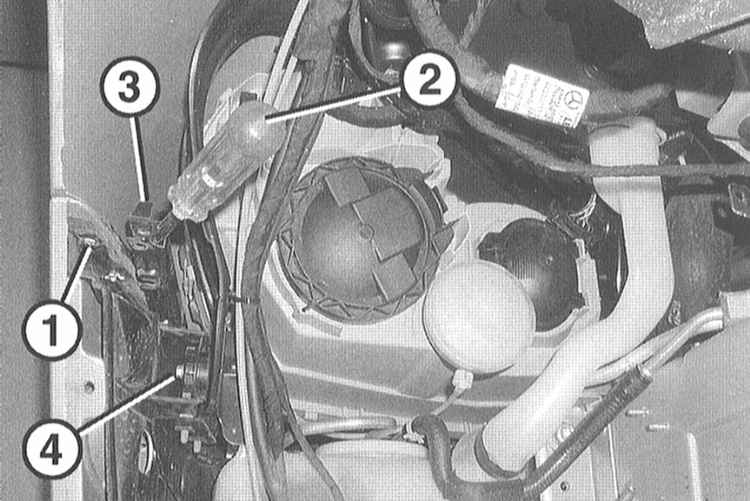

4. Выверните стопорный винт (1) между крылом и бампером. (4) – регулировочный винт.

5. Отсоедините с помощью отвёртки (2) скобу (3) от бампера и наклоните её к центру автомобиля.
6. Потяните скобу назад и снимите с бампера.
7. Снимите датчик температуры наружного воздуха, обратитесь к Разделу Снятие и установка датчика температуры наружного воздуха.
8. Рассоедините разъём левой и правой противотуманных фар.
9. Рассоедините разъём помощника парковки, если он установлен.

10. Выверните 2 винта крепления (2) справа и слева у противотуманных фар.

11. Откройте капот и выверните 2 винта (1) справа и слева у фар.
12. Снимите с помощью ассистента бампер с автомобиля.

1. Установите с помощью ассистента бампер на место.
2. Если необходимо, отрегулируйте с помощью винта (4) зазор. Значение зазора приведено в Спецификациях.
3. Закрепите бампер 4 винтами моментом 4Нм.
4. Вставьте скобу между крылом и бампером так, чтобы хомут скобы вошел в направляющую на бампере. Вверните стопорный винт.
5. Установите датчик температуры наружного воздуха, обратитесь к Разделу Снятие и установка датчика температуры наружного воздуха.
6. Состыкуйте разъём туманных фонарей.
7. Состыкуйте разъём помощника парковки, если он имеется.
8. Установите локер крыла, обратитесь к Разделу Снятие и установка переднего локера крыла.
9. Установите на место переднее колесо так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колеса не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.
10. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.
11. Как можно быстрее проверьте регулировку фар на СТО и, при необходимости, отрегулируйте.
