13.1.30. Снятие и установка наружной ручки двери

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Отоприте дверь автомобиля ключом зажигания. Во время последующей работы сохраняйте состояние двери отпертым.

3. Откройте дверь и отсоедините уплотнительную ленту (1) на высоте ручки двери от рамы двери.

4. Введите в отверстие (2) отвёртку и отверните небольшой винт Torx.

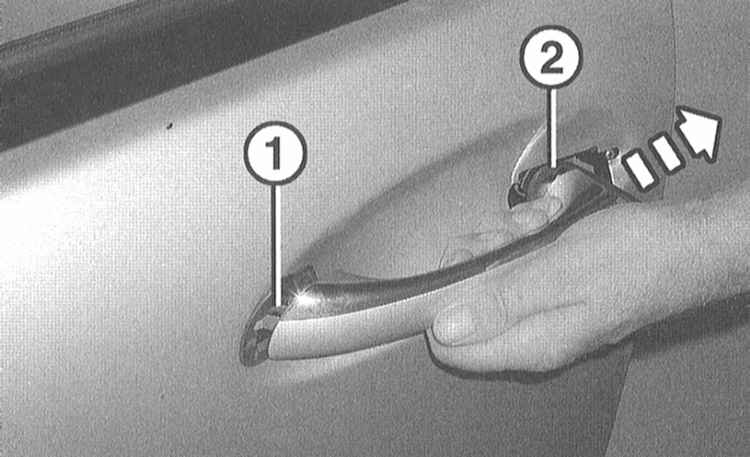

5. Потяните ручку двери (1) и держите её в этом положении. При этом выньте цилиндр замка (2).

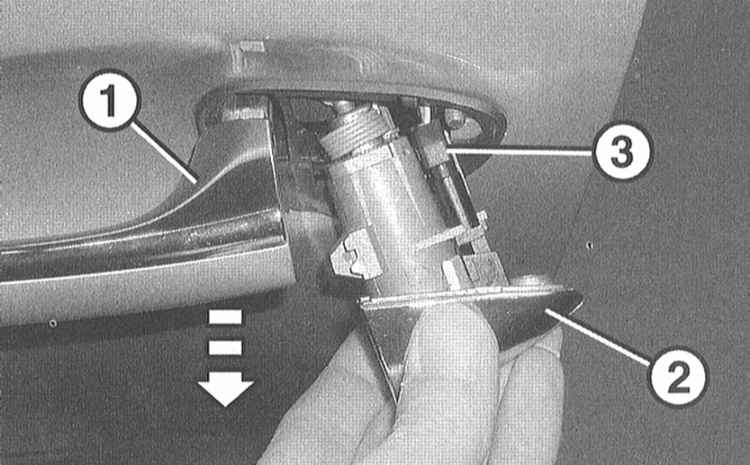

6. Рассоедините разъём (3) цилиндра замка и снимите цилиндр.

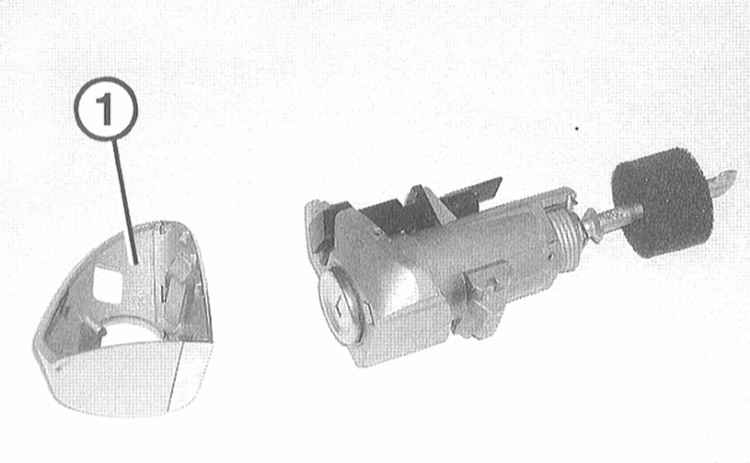

7. Снимите крышку (1) с цилиндра замка.

8. Потяните ручку двери назад (стрелка на иллюстрации) и выньте её из переднего держателя.

9. Отсоедините ручку от заднего держателя (2) и снимите с двери.
10. Снимите уплотнительные прокладки для ручки двери.

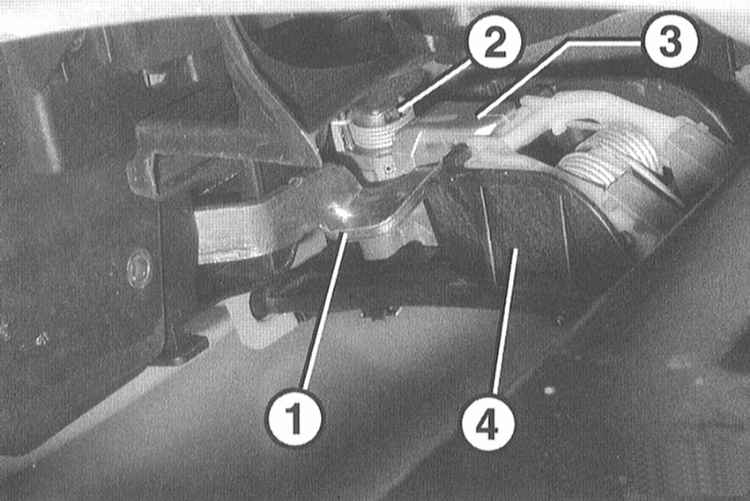

1. Установите ручку двери с уплотнительными прокладками на место. Вставьте сначала ручку в задний держатель, при этом рычаг (3) должен войти в зацепление сзади поводка (1) запорного механизма. (2) – цилиндр замка. На иллюстрации показан опорный хомут (4) ручки с внутренней стороны двери. Для снятие опорного хомута необходимо снять облицовку двери.

2. Вставьте ручку в передний держатель, при этом нажмите ручку вперёд.
3. Потяните ручку и держите её в этом положении и вставьте при этом цилиндр замка с крышкой.

Если состояние отпирания было нарушено, предварительно установите замок с аварийным ключом путем поворота против часовой стрелки в положение «открыто».

4. Вверните винт Torx и закрепите цилиндр к двери.
5. Закрепите уплотнительную ленту у рамы двери.
6. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.
7. Проверьте работу механизма запирания двери.

При ошибочной блокировке единого замка при необходимости верните назад настройки приборной доски.
