13.1.22. Снятие и установка защитной планки на бампере

Передний бампер

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

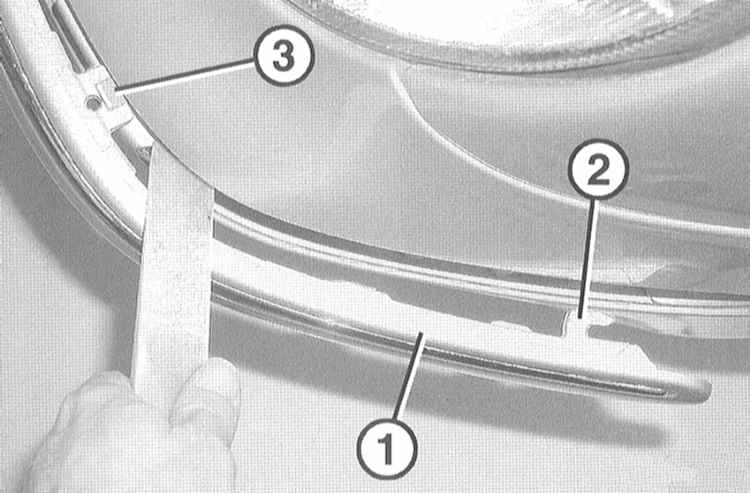

1. Введите пластмассовый клин между защитной планкой (1) и бампером и выньте из бампера крюк для крепления (2).

Крюк для крепления сначала вынимается со стороны автомобиля.

2. Выньте защитную планку с помощью пластмассового клина у фиксаторов (3) и снимите с бампера.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Приложите защитную планку к бамперу и введите крюки для крепления.
2. Прижмите защитную планку к бамперу и зафиксируйте.

Задний бампер

Снятие и установка защитной планки на заднем бампере происходит аналогично снятию и установки защитной планки на переднем бампере. У моделей Седан и спортивного Купе защитная планка состоит из трёх частей и закреплена по боками дополнительным винтом. При снятии необходимо сначала вывернуть этот винт.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Седан и спортивное Купе: Выверните болт (1) в колёсной арке. (2) – зажимная гайка.

2. Выньте из бампера (3) с помощью пластмассового клина крюк для крепления.
3. Освободите с помощью пластмассового клина защитную планку (4) у фиксаторов и снимите с бампера.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.
